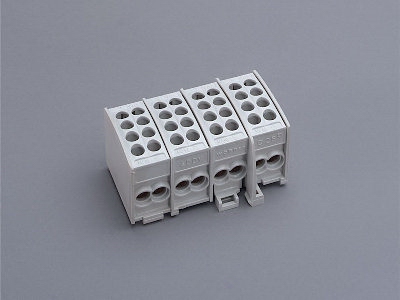

borne de derivación (02604000)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 02604 000

borne de derivación

4 polos, 4 insertos 4 x 25 mm²

25 mm²

for mounting rail

no longer available

sistema

Panel

grupo de producto	08
subgrupo	03

embalaje	30
EAN	4021267026042

Homologaciónes

Normas

DIN VDE 0603-2/03.98

homologaciónes

VDE

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
DIN VDE 0603-2/03.98

datos electricos IEC
tensión nominal (IEC) AC:	400 V

tensión nominal (IEC) DC:

400 V

tensión de pico Uimp:

6 kV

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	690 V
tensión máxima (IEC) DC:	690 V

datos mecánicos
An x A x P:	81 x 56 x 39
peso:	27.1 kg/100
Polaridad:	4-polig
Mounting:	for mounting rail

Snap fastening vertical and horizontal

puntos de apriete
Buchsenklemme
min. cross-section:	1.5 mm²
max. cross-section:	25 mm²
re:	2.5 - 25 mm²
rm:	2.5 - 25 mm²
f + AE:	1.5 - 16 mm²
(f + AE may not fit with max. cross-section)
Md min.:	2.4 Nm
Md max.:	3.6 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Two clamp screws for making safe contact are located at each point.
