tapa, 3 polos (01413)

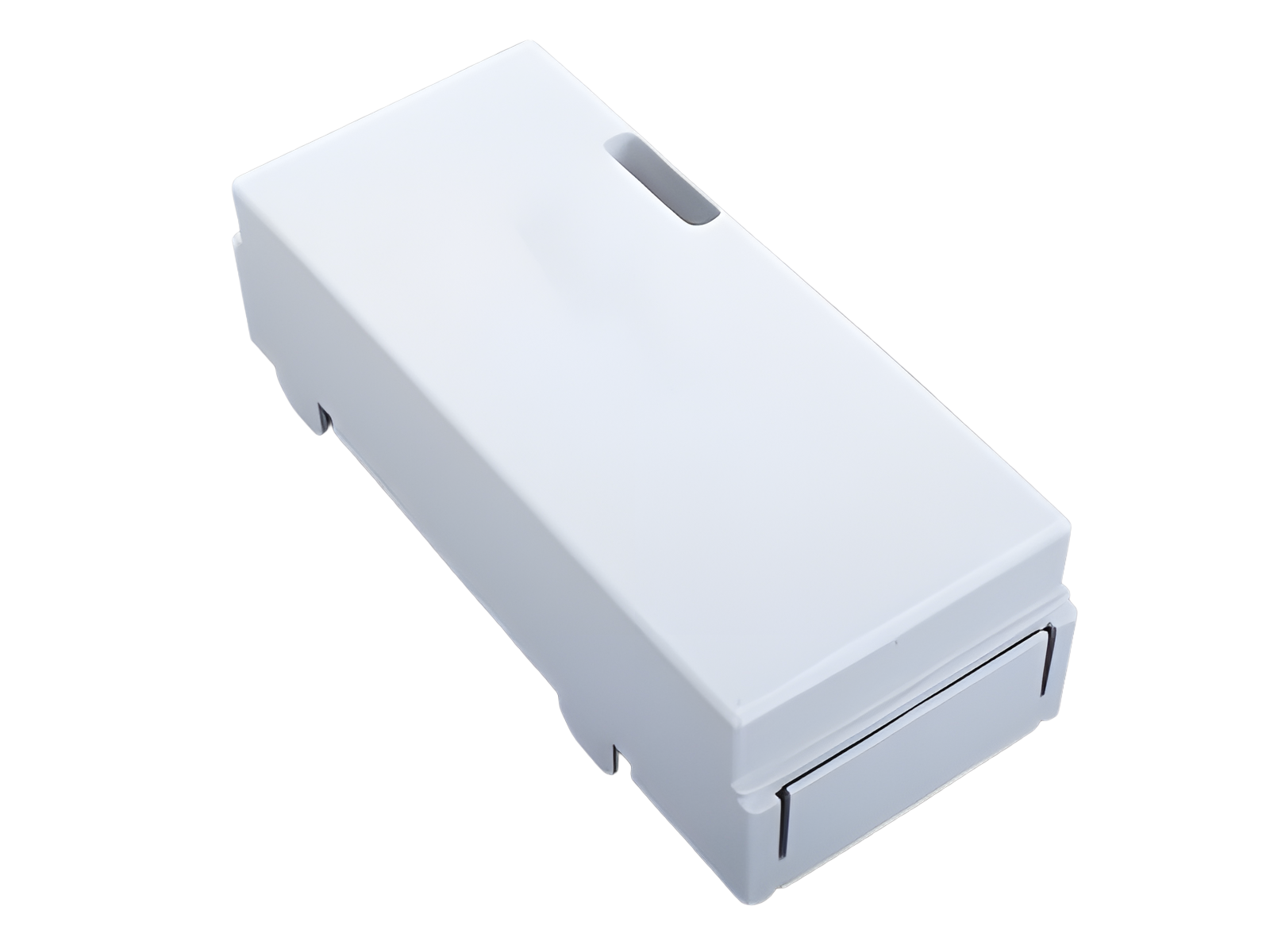

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01413 000

tapa, 3 polos

84 mm de anchura

84 x 200 x 55

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto	07
subgrupo	36

embalaje	10
EAN	4021267014131

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

CSA , UL

tipo: 412

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

datos UL
Normas
UL 508

datos mecánicos
An x A x P:	84 x 200 x 55
peso:	14.9 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

Application notes

Also suitable as reserve section cover.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
