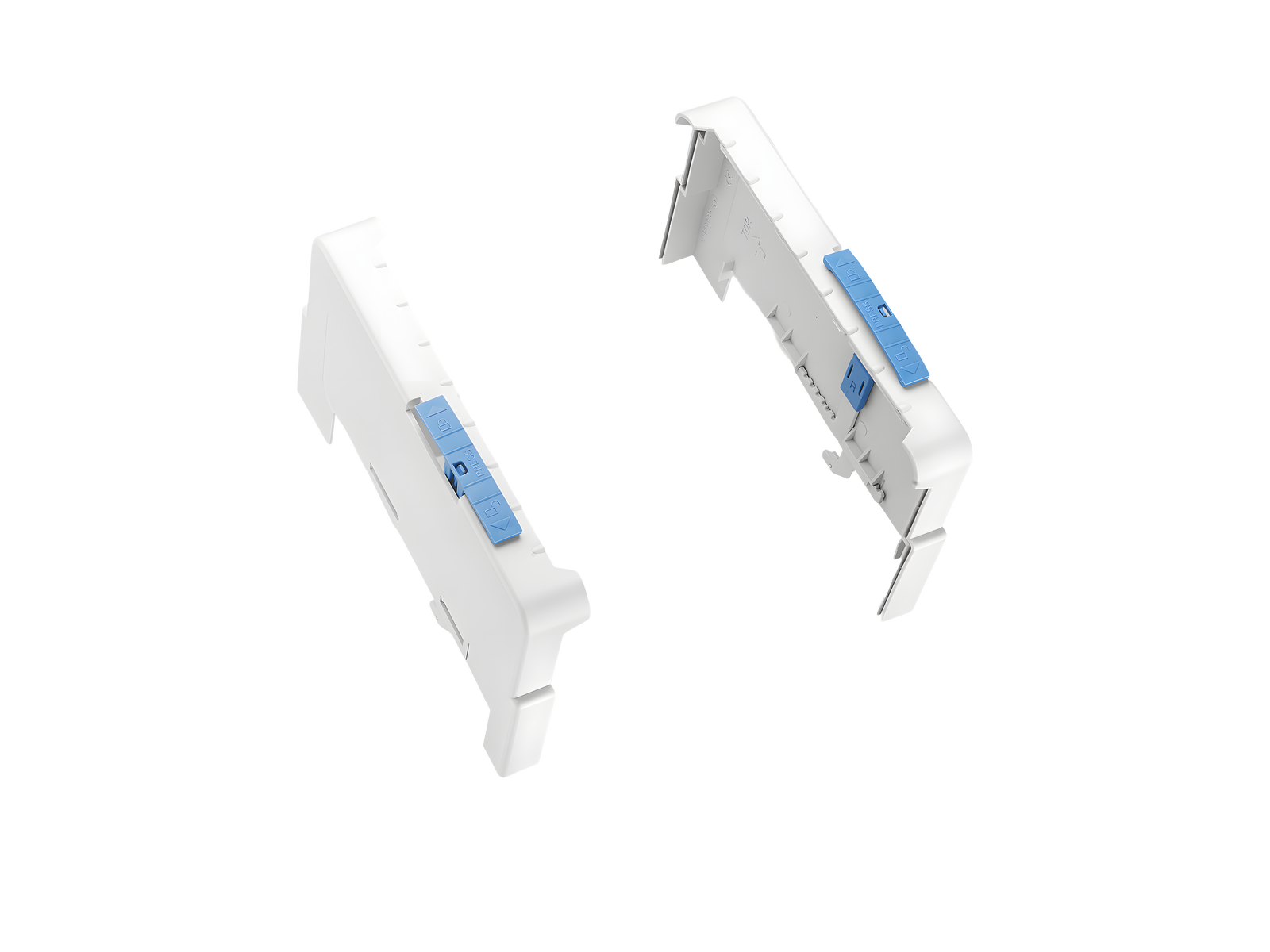

set de soportes para perfiles de cierre (01136)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01136000

set de soportes para perfiles de cierre

para sistemas de barras de 3 polos

set formado por soporte izquierdo y derecho, para las tapas 01554, 01555 y 01417

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto 07
subgrupo 36
embalaje 1
EAN 4021267011369
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002848

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

CSA , UL , DNV GL

for UL feeder circuits >250V

tipo: TC60-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos mecánicos
An x A x P: 28 x 204 x 92
peso: 18.0 kg/100
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

Application notes

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

01417000
perfil de cierre
superior / inferior, ranurado, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 118 x 1100
Mas

01554000
perfil de separación, para sistemas de 3 polos
para montaje en la parte frontal, 1,10 m de longitud, para el soporte 01136
3 x 190 x 1100
Mas

01555000
perfil de cierre
superior / inferior, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 109 x 1100
Mas

Se utiliza para

01070000
CRITO®
borne en pinza
600 - 1200 mm²
espacio de apriete 68 x 28
para barras: 30 x 10  y barras perfiladas
Mas

01071000
CRITO®
borne en pinza
1000 - 2000 mm²
espacio de apriete 105 x 28
para barras: 30 x 10  y barras perfiladas
Mas

01538000
CRITO®60Classic
kit de conexión, 3 polos, sin tapa
lam. Cu. 20 - 32 x 3 - 15
para barras: 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01513000
CRITO®
borne para perfil
320 - 800 mm²
espacio de apriete 41 x 23-45
para barras: Perfil en triple T
Mas

01907000
CRITO®
borne para perfil
600 - 900 mm²
espacio de apriete 64 x 5-28
para barras: Perfil en doble T
Mas

01934000
CRITO®
borne para perfil
800 - 1600 mm²
espacio de apriete 81 x 20-42
para barras: Perfil en doble T
Mas

01906000
CRITO®
borne para perfil
500 - 750 mm²
espacio de apriete 51 x 5-28
para barras: Perfil en doble T
Mas

01935000
CRITO®
borne para perfil
1000 - 2000 mm²
espacio de apriete 101 x 20-42
para barras: Perfil en doble T
Mas

01186000
CRITO®
borne para perfil
1200 - 3600 mm²
espacio de apriete 101 x 23-45
para barras: Perfil en triple T
Mas

01008000
CRITO®
borne para perfil
500 - 1260 mm²
espacio de apriete 64 x 23-45
para barras: Perfil en triple T
Mas

01911000
CRITO®
borne para perfil
600 - 1200 mm²
espacio de apriete 64 x 20-42
para barras: Perfil en doble T
Mas

01936000
CRITO®
borne para perfil
500 - 1000 mm²
espacio de apriete 51 x 20-42
para barras: Perfil en doble T
Mas

01185000
CRITO®
borne para perfil
320 - 800 mm²
espacio de apriete 41 x 20-42
para barras: Perfil en doble T
Mas

01069000
CRITO®
borne en pinza
500 - 1000 mm²
espacio de apriete 55 x 28
para barras: 30 x 10  y barras perfiladas
Mas

01537000
CRITO®60Classic
kit de conexión, 3 polos, sin tapa
95 -  300 mm², AWG 3/0 - 600 MCM
para barras: 20, 25, 30 x 5, 10 y barras perfiladas
Mas
