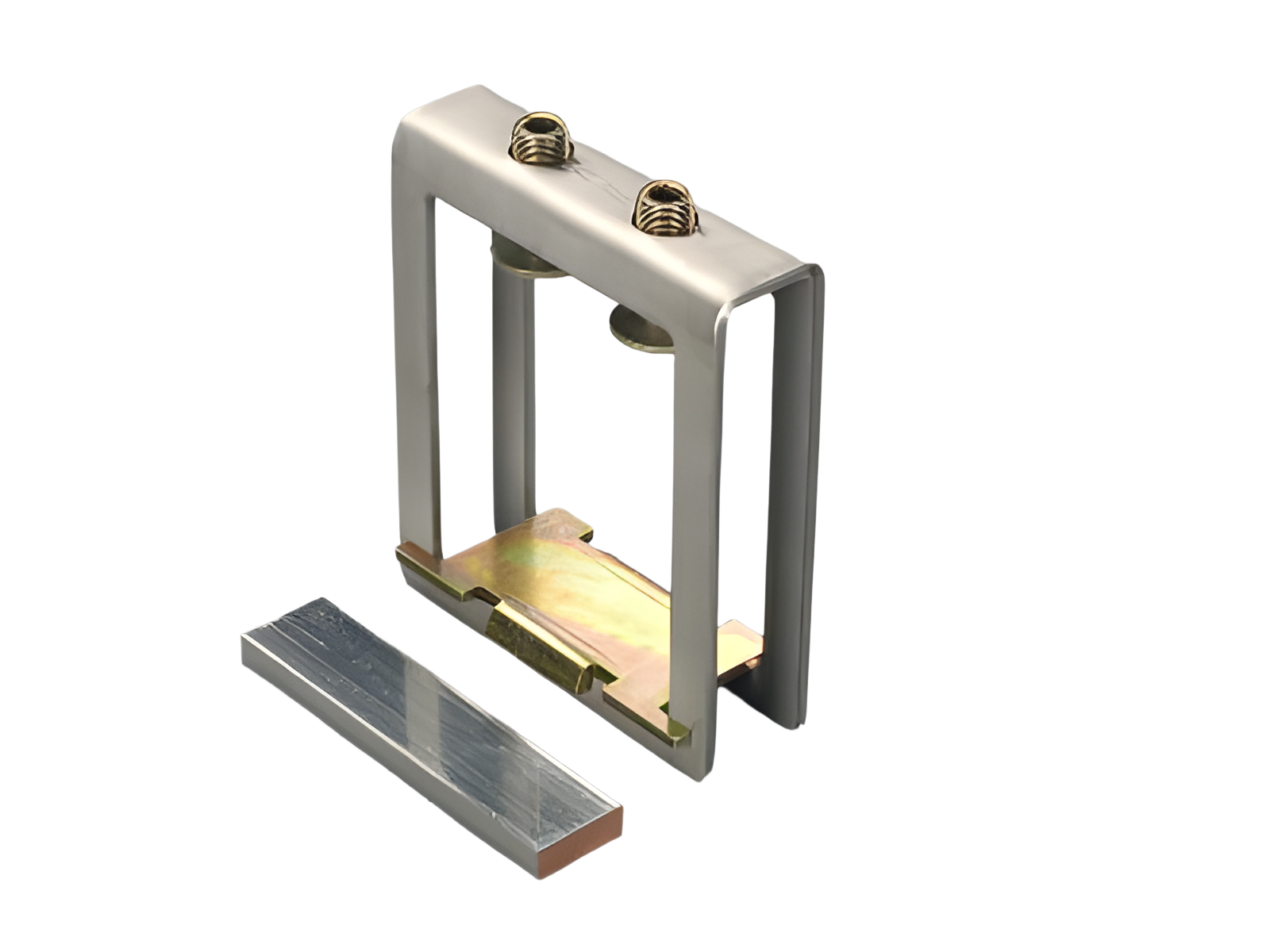

La imagen puede mostrar un producto similar.
Part No.: 01186000
CRITO®
borne para perfil
1200 - 3600 mm²
espacio de apriete 101 x 23-45
para barras Perfil en triple T
sistema
60Classic, centre feed unit
ventajas del producto
also rigid copper busbars can be connected if they are installed without mechnical tension
| grupo de producto | 07 |
| subgrupo | 30 |
| embalaje | 3 |
| EAN | 4021267011864 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
UL 508
homologaciónes
CSA , UL
tipo: HH101.2
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 2500 A |
| tensión nominal (IEC) AC: | 800 V |
| resistencia a corriente de pico Ipk máx. : | 107 kA |
| resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: | 51.1 kA |
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente admisible con alimentación central: | 3,200 A |
| datos UL | |
| Normas | |
| UL 508 |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 1800 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| datos mecánicos | |
| An x A x P: | 132 x 45 x 154 |
| peso: | 172.7 kg/100 |
| para barras: | Perfil en triple T |
In order to comply with the required air section as per UL508a, a suitable shrouding must be used.
| puntos de apriete | |
| min. cross-section: | 1,600 mm² |
| max. cross-section: | 3,600 mm² |
| Espacio de apriete: | 101 x 23 - 45 |
| Not suitable for aluminium cables ! | |
|
terminal space 101 x 23-45 |
|
| Not suitable for aluminium cables ! | |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
|
Notas |
3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel. |
