conexión atornillada a presión, para terminales de cable (01748)

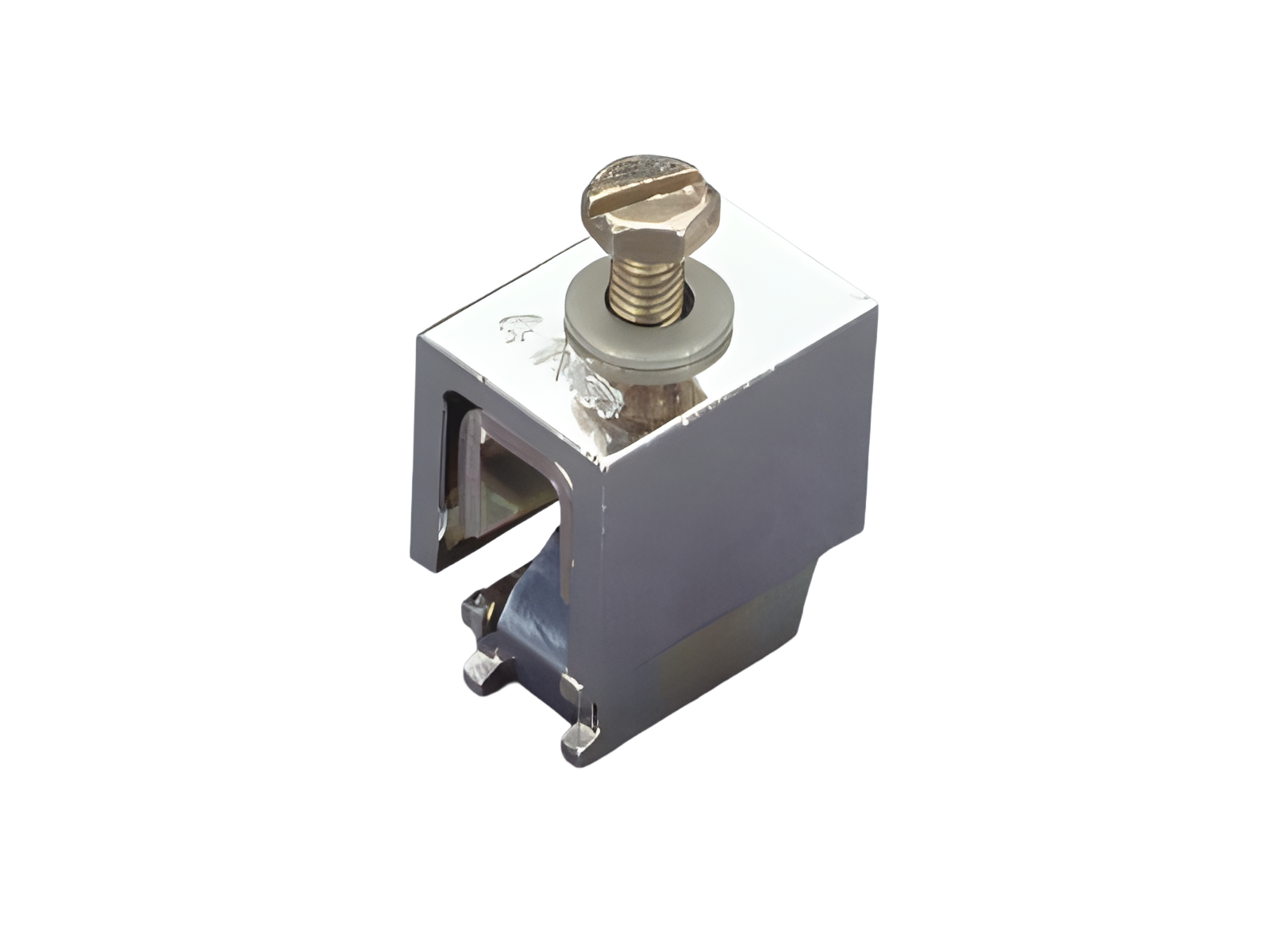

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01748 000

conexión atornillada a presión, para terminales de cable

para barras barras planas de 5 mm de espesor

sistema

60Classic, centre feed unit, 100Energy

grupo de producto	07
subgrupo	28

embalaje	20
EAN	4021267017484

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

resistencia a corriente de pico Ipk máx. :

35.5 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0.3 W.

(The power dissipation at full load would be 0.5 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente (IEC):	490 A

datos mecánicos
An x A x P:	30 x 32 x 36
peso:	16.0 kg/100
para barras:	barras planas de 5 mm de espesor

Screw M8, 8mm available length

puntos de apriete
screw connection
M8
screw drive:	SW13
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
Espacio de apriete:	M8 x 8

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
