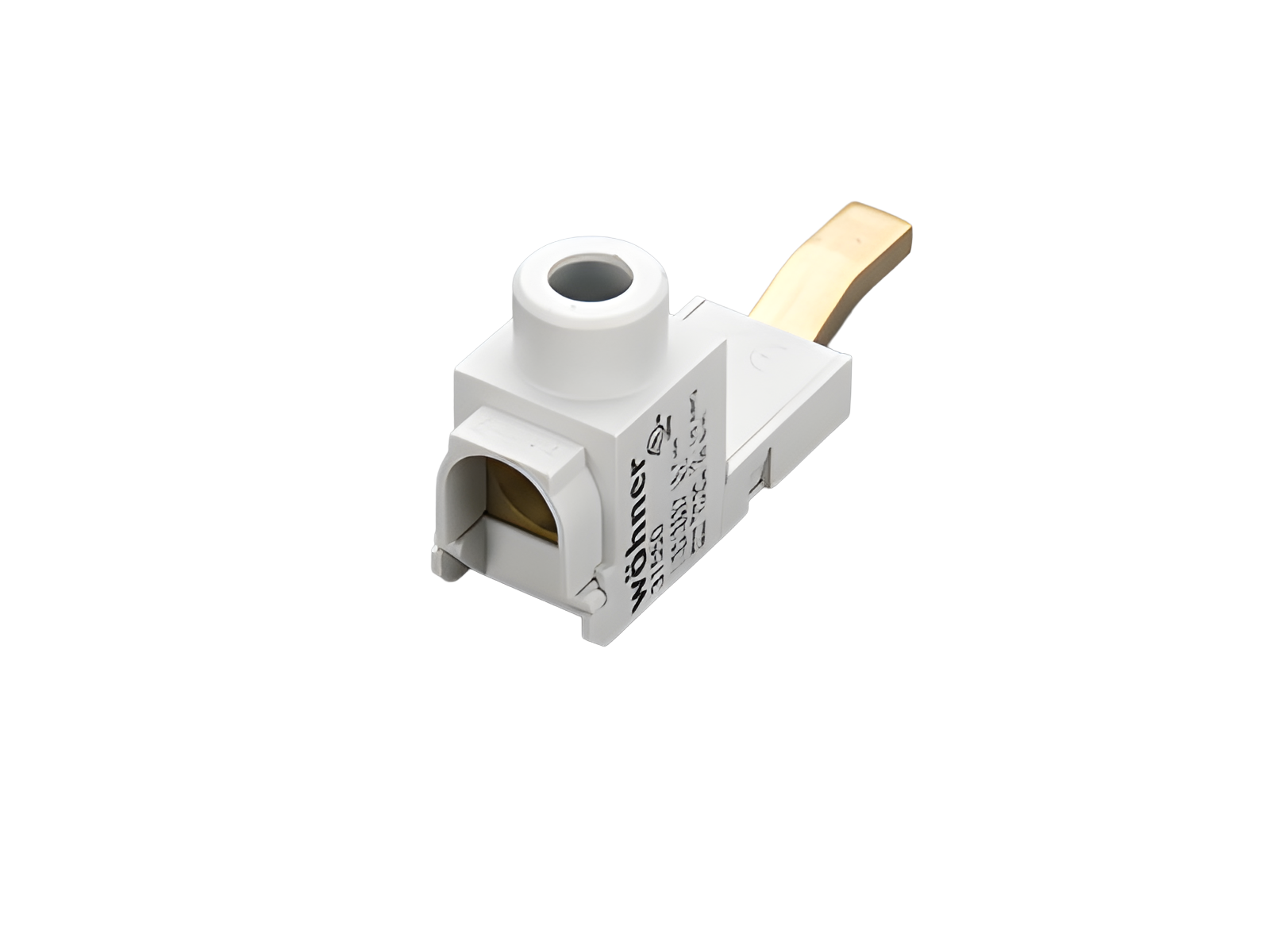

borne de conexión, conexión frontal (31550)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31550000

borne de conexión, conexión frontal

6 - 35 mm²

para 31549, 31561

grupo de producto 07
subgrupo 26
embalaje 10
EAN 4021267315504
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL

for UL feeder circuits >250V

tipo: CTB-T35

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 115 A
tensión nominal (IEC) AC: 1000 V
tensión de pico Uimp: 4 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 1000 V
tensión máxima (IEC) DC: 1000 V
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 115 A
tensión nominal (UL) AC: 1000 V
frecuencia nominal (UL): 50 / 60 Hz
tensión nominal (UL) DC: 1000 V
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 100 kA with fuse Class J 200 A
datos mecánicos
An x A x P: 17 x 41 x 29
peso: 3.5 kg/100
puntos de apriete
min. cross-section: 6 mm²
max. cross-section: 35 mm²
Not suitable for aluminium cables !


6 - 35mm²
6Nm
max. connection diameter 11mm
AWG 10 - 1/0

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Notas

Recommended stripping of the insulation on the connection lead approx. 14mm
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

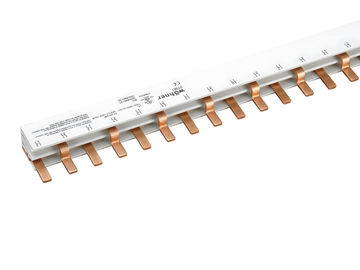

31561000
peine, 2-polos, tipo puente, paso 18 mm
100 A, 1 m longitud
25 mm²
Mas

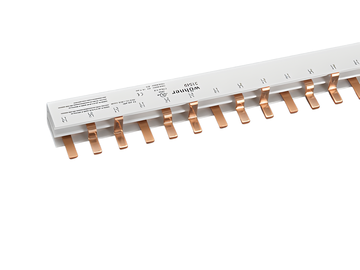

31549000
peine, 3 polos, tipo puente, paso de 18 mm
100 A, 1 m de longitud
25 mm²
Mas

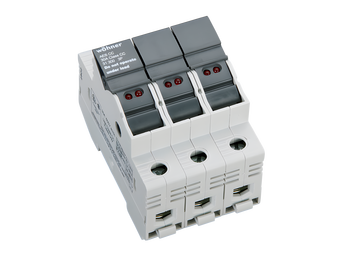

31300000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
Class CC / 3P
30 A / 600 V
indication of a released fuse link
Mas

31297000
AMBUS®Panel
soporte para fusibles cilíndricos
Class CC / 3P
30 A / 600 V
Mas

31298000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
Class CC / 1P
30 A / 600 V
indication of a released fuse link
Mas

31548000
peine, 1 polo, tipo puente, paso de 18 mm
100 A, 1 m de longitud
25 mm²
Mas

31295000
AMBUS®Panel
soporte para fusibles cilíndricos
Class CC / 1P
30 A / 600 V
Mas

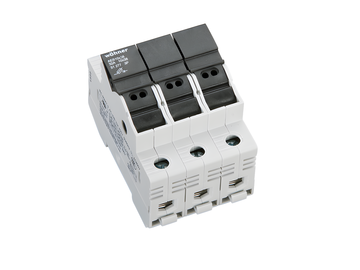

31277000
AMBUS®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
10 x 38 / 3P
32 A/690 V, para protección de semiconductor
Mas

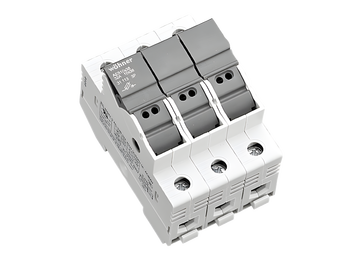

31113000
AMBUS®Panel
soporte para fusibles cilíndricos
10x38 / 3P
32 A / 690 V
Mas

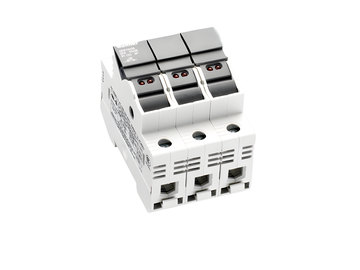

31133000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
10 x 38 / 3P
32 A / 110 - 690 V
indication of a released fuse link
Mas

31275000
AMBUS®Panel
soporte para fusibles cilíndricos, para fusibles semiconductores
10 x 38 / 1P
32 A/690 V, para protección de semiconductor
Mas

31130000
AMBUS®Panel
soporte para fusibles cilíndricos, con LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Mas

31973000
AMBUS®Panel
soporte para fusibles cilíndricos
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Mas

31971000
AMBUS®Panel
soporte para fusibles cilíndricos
10x38 / 1P
30 A / 1000 V DC
Mas

31110000
AMBUS®Panel
soporte para fusibles cilíndricos
10 x 38 / 1P
32 A / 690 V
Mas
