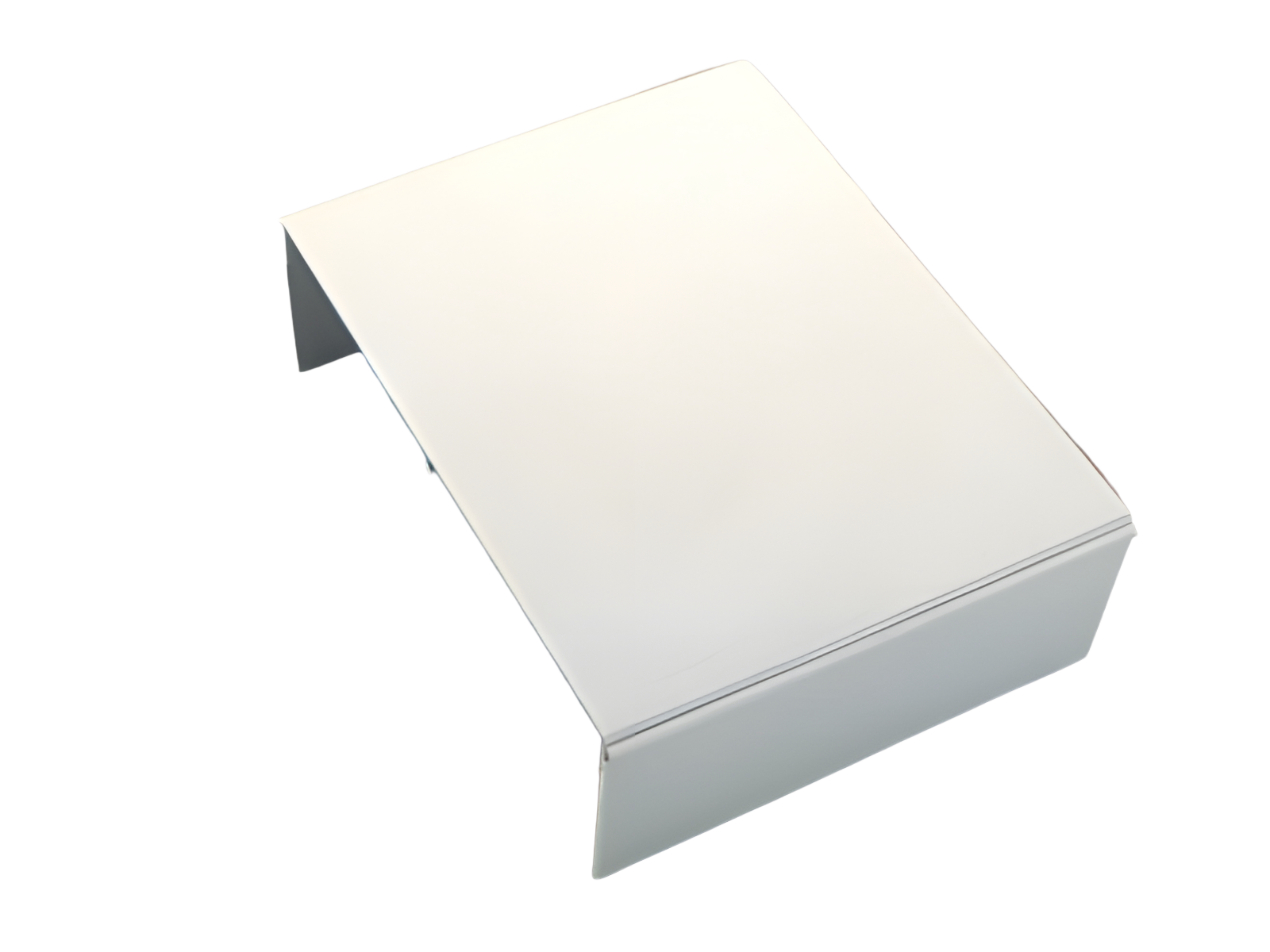

cubierta perfilada de embarrado (01025)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01025 000

cubierta perfilada de embarrado

700 x 195

sistema

60Classic

grupo de producto	06
subgrupo	27

embalaje	2
EAN	4021267010256

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL , DNV GL

for UL feeder circuits >250V

tipo: C025-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos mecánicos
An x A x P:	700 x 200 x 63
peso:	75.0 kg/100

Application notes

For covering the system from the front.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

01320 000
Soporte para perfil de cierre
profundidad de montaje de 107 mm, para 01025, 01236, 01237, 01238
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01360 000
Set de separadores de fase para la instalación UL, 3 polos
para los bornes de conexión longitudinales 01990, 01823, 01827
105 mm
Mas

01362 000
Set de separadores de fase para la instalación UL, 3 polos
para los bornes de conexión longitudinales 01886, 01829, 01275
200 mm
Mas

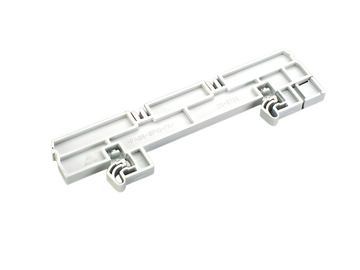

01026 000
soporte para cubierta perfilada de embarrado
profundidad de montaje de 32 mm, para 01025
9 x 196 x 32
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01361 000
Set de separadores de fase para la instalación UL, 3 polos
para los bornes de conexión longitudinales 01141, 01145, 01274
145 mm
Mas

https://pim.woehner.de/ES/BR/1000044054

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
