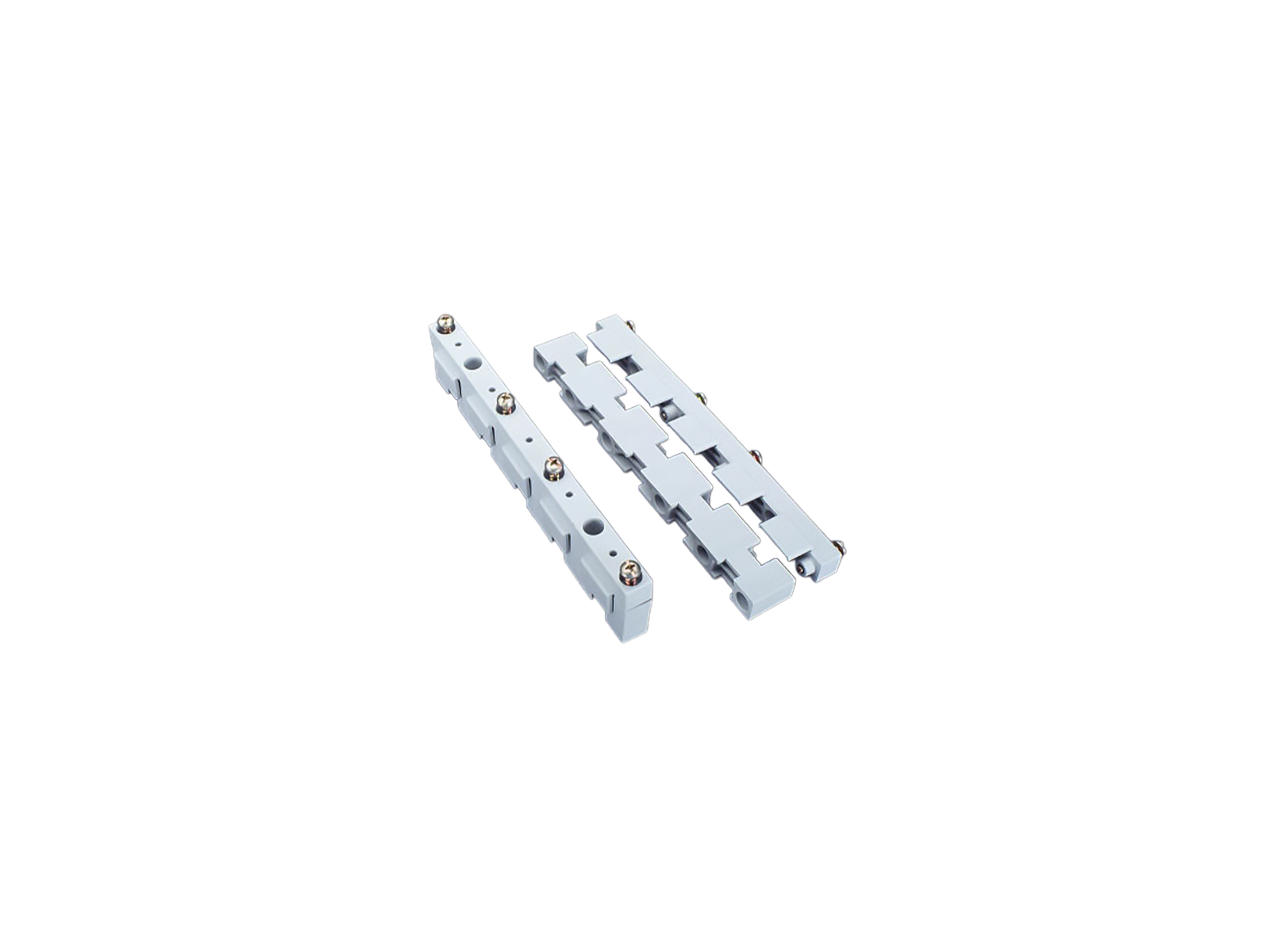

soporte para barras

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01915 000

soporte para barras

5 polos, con orificios internos para atornillar

para barras 12 x 5, 10

ventajas del producto

With internal screw holes
can also be used as centre support.

grupo de producto	06
subgrupo	18

embalaje	10
EAN	4021267019150

ECLASS 14.0	27400607
ETIM 5.0	EC001166
ETIM 8.0	EC001166
ETIM 10.0	EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL , DNV GL

tipo: 499

EAC Type: SB

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

tensión de pico Uimp:

6 kV

Short-circuit withstand rating:
surge current strength > 34kA at busbar support separation of 400mm
surge current strength > 45kA at busbar support separation of 200mm
further values in the short-circuit withstand rating diagram

datos UL
Normas
UL 508

datos electricos UL
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	15 x 205 x 41
peso:	13.3 kg/100
Polaridad:	5-polig
para barras:	12 x 5, 10

Tightening torque of the screws: 4 Nm

cualidad de materiales
halogen-free:	Yes

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1
