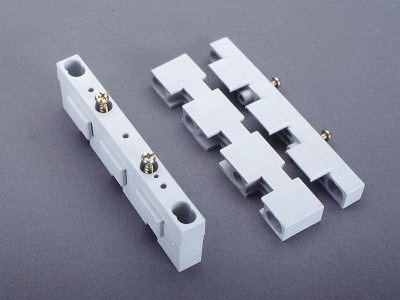

soporte para barras (01774)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01774 000

soporte para barras

3 polos, con orificios internos para atornillar

para barras 12 x 5, 10

no longer available

ventajas del producto

With internal screw holes
can also be used as centre support.

grupo de producto	06
subgrupo	15

embalaje	10
EAN	4021267017743

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

tipo: 497

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	690 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Short-circuit withstand rating:
surge current strength > 34kA at busbar support separation of 400mm
surge current strength > 45kA at busbar support separation of 200mm
further values in the short-circuit withstand rating diagram

datos UL
Normas
UL 508

datos electricos UL
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	15 x 140 x 41
peso:	9.3 kg/100
Polaridad:	3 polos
para barras:	12 x 5, 10

Tightening torque of the screws: 4 Nm
