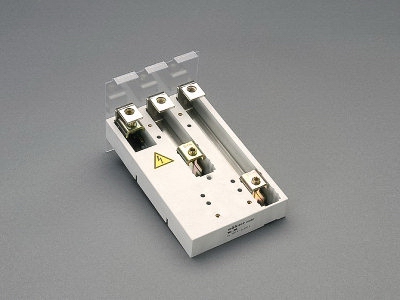

adaptador para embarrado de 250 A

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32110 000

EQUES 60Classic

adaptador para embarrado de 250 A

para Siemens 3VL3, conexión con la parte frontal de la instalación

108 x 172

para Siemens 3VL3

no longer available

Auslaufartikel; Follower: 32977000

sistema

60Classic

grupo de producto	05
subgrupo	36

embalaje	1
EAN	4021267321109

ETIM 5.0

EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

tipo: 60250.2

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	250 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 6.2 W.

(The power dissipation at full load would be 9.8 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

min. permitted operation temperature

-40°C

datos UL
Normas
UL 508

datos electricos UL
intensidad de corriente nominal (UL):	250 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	108 x 172 x 26
peso:	66.0 kg/100
Polaridad:	3 polos

Application notes

Se debe dejar un espacio libre de al menos 10 mm por encima del artículo para poder sacarlo del sistema de barras.

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

https://pim.woehner.de/ES/BR/1000043188

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
