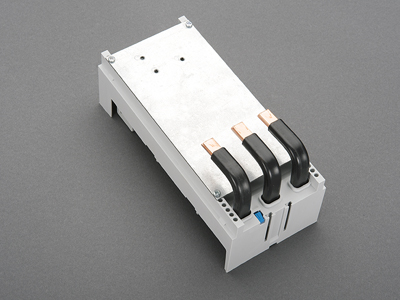

adaptador para embarrado de 160 A, 3 polos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32571 000

EQUES 60Classic

adaptador para embarrado de 160 A, 3 polos

90 x 200

Conexión al sistema por abajo

para Allen-Bradley 140U-H, Eaton NZM1

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto 05
subgrupo 30
embalaje 1
EAN 4021267325718
ECLASS 14.0 27370304
ETIM 5.0 EC001531
ETIM 8.0 EC001531
ETIM 10.0 EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: EPC60160

EAC Type: EQ

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 160 A
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 800 V
tensión de pico Uimp: 6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 7.7 W.

(The power dissipation at full load would be 12.0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
min. permitted operation temperature -40°C
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 160 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR protected max.: 35 kA
SCCR: 35 kA with 140U-H 125 A / 480 V AC
35 kA with NZM1 125 A / 480 V AC
datos mecánicos
An x A x P: 90 x 200 x 50
peso: 81.0 kg/100
Polaridad: 3 polos
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
cualidad de materiales
halogen-free: No

Application notes

Se debe dejar un espacio libre de al menos 10 mm por encima del artículo para poder sacarlo del sistema de barras.

Special adapter for Eaton NZM1 and Allen-Bradley 140U-H
For safe mechanical and electrical connection of the devices to the busbar
for UL feeder circuits >250V
