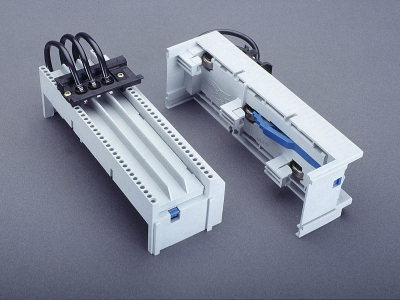

adaptador de 63 A, 1 carril de montaje

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32607 000

adaptador de 63 A, 1 carril de montaje

63 x 182

no longer available

Follower: 32456000

sistema

60Classic

ventajas del producto

Conductor ends ultrasonically sealed.

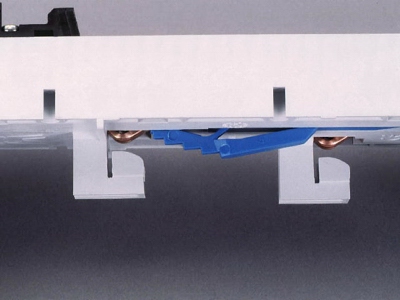

Click mechanism when pushing onto the busbar.

grupo de producto	05
subgrupo	24

embalaje	4
EAN	4021267326074

ETIM 5.0

EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA

tipo: 6063

EAC Type: EQ

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	63 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

datos UL
Normas
UL 508

datos electricos UL
intensidad de corriente nominal (UL):	63 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	63 x 182 x 60
peso:	27.4 kg/100
Polaridad:	3 polos

Application notes

Se debe dejar un espacio libre de al menos 12 mm por encima del artículo para poder sacarlo del sistema de barras.
For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD symbol 2D DXF

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1
