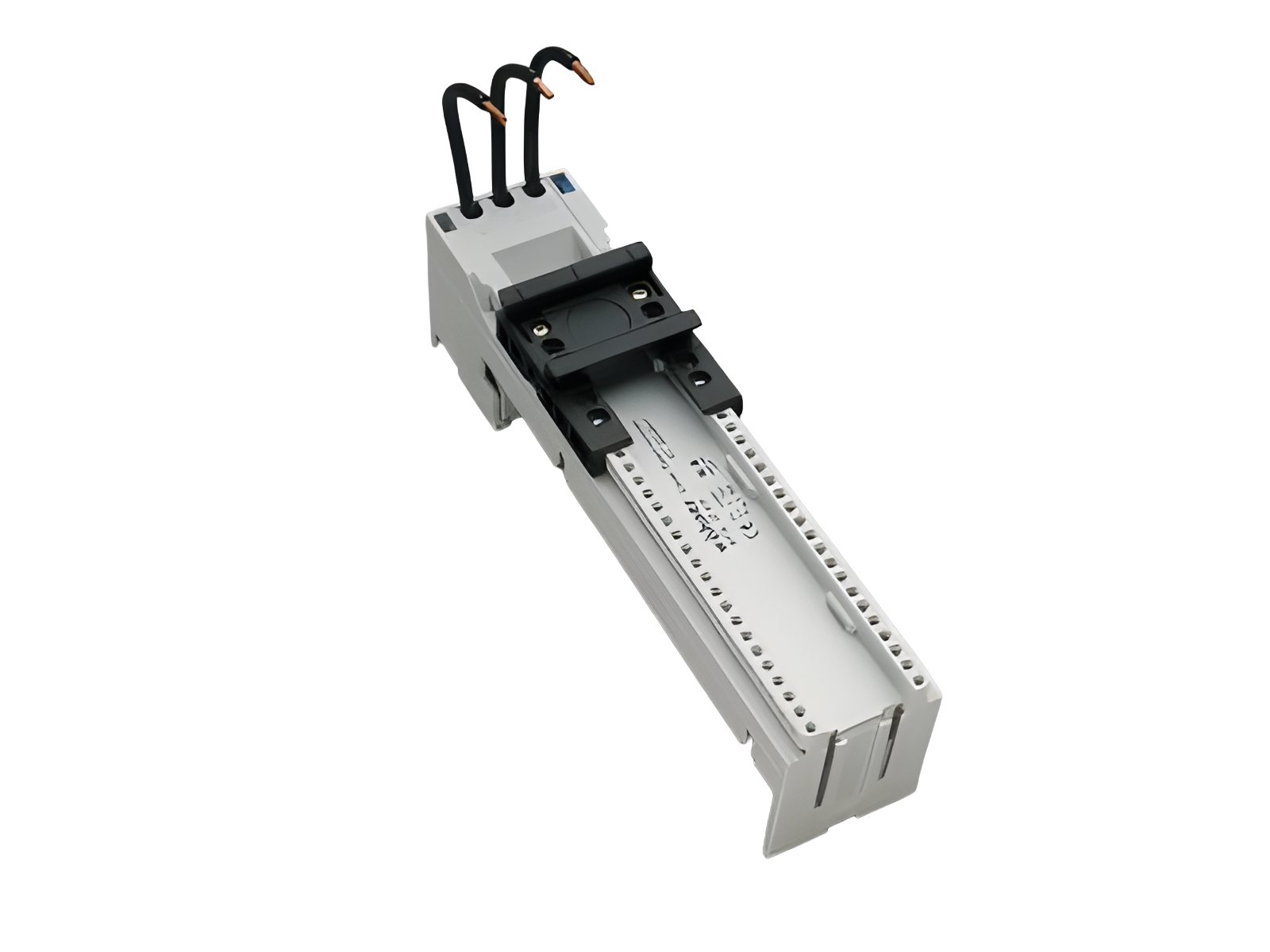

adaptador para embarrado de 25 A (32430)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32430000

EQUES®60Classic

adaptador para embarrado de 25 A

1 carril de montaje ajustable

45 x 200, con cables 12 AWG (4 mm²)

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

grupo de producto 05
subgrupo 21
embalaje 4
EAN 4021267324308
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL , DNV GL

for UL feeder circuits >250V

tipo: EEC6025-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 25 A
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 800 V
tensión de pico Uimp: 6 kV

Motorschutzschalter bis 25 A:
    50 kA @ 600 V / Durchlassstrom 7 kA
Motorschutzschalter bis 32 A:
    25 kA @ 480 V / Durchlassstrom 9 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1.2 W.

(The power dissipation at full load would be 1.9 W.)

datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 25 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
SCCR: 65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC
65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC
50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC
30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
datos mecánicos
An x A x P: 45 x 200 x 63
peso: 32.5 kg/100
Polaridad: 3 polos
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
puntos de apriete
with leads
AWG12 (4 mm²)
wire stripping: 9 mm

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

Notas

For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.
short-circuit withstandability: the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

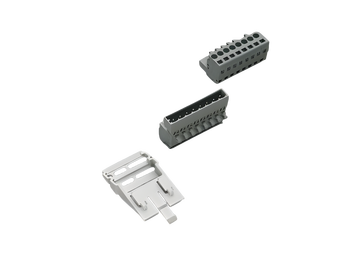

32511000
conector de 8 polos, con soporte, 250 V
Mas

32947000
carril de montaje de 45 mm
para adaptadores para embarrado
Mas

32969000
tope final del carril de montaje
Mas

32963000
módulo lateral para adaptadores para embarrado
acoplable en ambos lados
9 x 200
para: EEC60..
Mas

32979000A
pieza de posicionamiento para Eaton PKZ
Mas

32952000A
pieza de posicionamiento para Siemens S00 y S0
Mas
