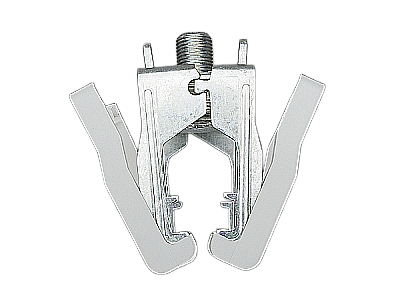

borne en pinza (01069)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01069 000

CRITO^®

borne en pinza

160 - 1000 mm²

espacio de apriete 55 x 28

para barras 30 x 10 y barras perfiladas

sistema

60Classic, centre feed unit, 100Energy

ventajas del producto

also rigid copper busbars can be connected if they are installed without mechnical tension

grupo de producto	07
subgrupo	30

embalaje	3
EAN	4021267010690

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: CPC50-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	1600 A
tensión nominal (IEC) AC:	690 V

resistencia a corriente de pico Ipk máx. :	72.7 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	26.1 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente admisible con alimentación central:	2,000 A

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	1200 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR unprotected max.:	30 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	200 kA

SCCR:

65 kA with any DIVQ/7 circuit breaker 1600 A / 480 V AC/DC
200 kA with fuse Class L 1600 A

datos mecánicos
An x A x P:	72 x 52 x 87
peso:	50.0 kg/100
para barras:	30 x 10 y barras perfiladas

puntos de apriete
screw clamp connection
screw drive:	S8
min. cross-section:	160 mm²
max. cross-section:	1,000 mm²
Md min.:	12.0 Nm
Md max.:	18.0 Nm
Not suitable for aluminium cables !
Espacio de apriete:	55 x 10 - 28
lam. Cu width:	32 - 50 mm
lam. Cu thickness:	5 - 10 mm
number of lam. Cu:

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
el borne puede conectarse a pletinas flexibles de cobre de 32 x 10 en sentido longitudinal



for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

covers

01136 000
set de soportes para perfiles de cierre
para sistemas de barras de 3 polos
set formado por soporte izquierdo y derecho, para las tapas 01554, 01555 y 01417
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01137 000
set de soportes para perfiles de cierre
para sistemas de barras de 4 polos
set formado por soporte izquierdo y derecho, para las tapas 01599, 01555 y 01417
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01539 000
tapa, 3 polos
180 mm de anchura
180 x 200 x 90
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01554 000
perfil de separación, para sistemas de 3 polos
para montaje en la parte frontal, 1,10 m de longitud, para el soporte 01136
3 x 190 x 1100
Mas

01555 000
perfil de cierre
superior / inferior, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 109 x 1100
Mas

01596 000
tapa, 3 polos
228 mm de anchura
228 x 200 x 90
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01597 000
tapa, 4 polos
228 mm de anchura
228 x 260 x 90
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01599 000
perfil de cubierta delantera, para sistemas de 4 polos
para montaje en la parte frontal, 1,10 m de longitud, para el soporte 01137
3 x 250 x 1100
Mas

01417 000
perfil de cierre
superior / inferior, ranurado, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 118 x 1100
Mas

https://pim.woehner.de/ES/BR/1000045845

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
