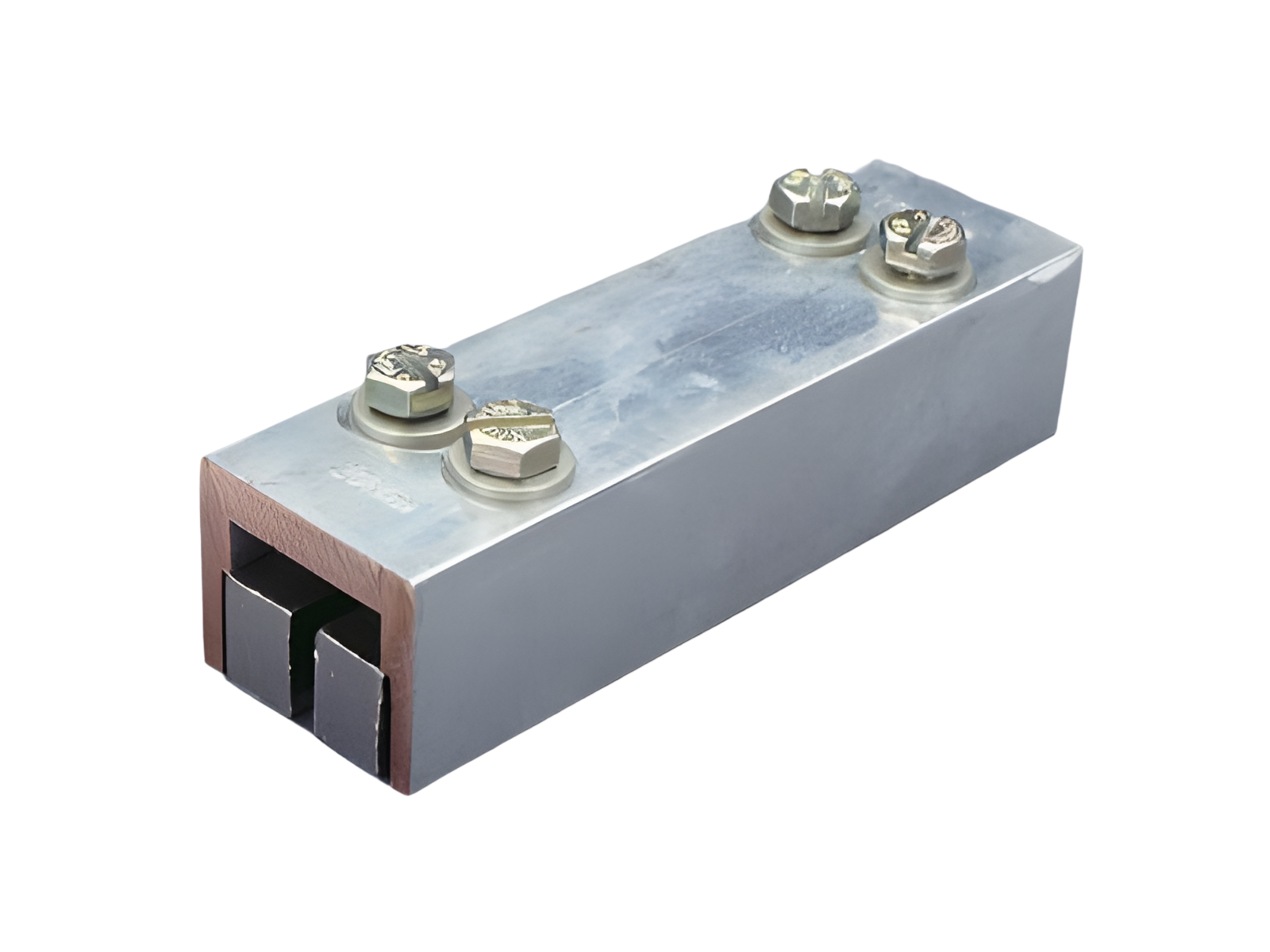

borne de conexión de embarrado de 1600 A (01829)

La imagen puede mostrar un producto similar.

Part No.: 01829 000

borne de conexión de embarrado de 1600 A

150 mm de longitud

para barras Perfil en doble T

sistema

60Classic

grupo de producto	07
subgrupo	33

embalaje	3
EAN	4021267018290

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: LVH-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

datos electricos IEC
tensión nominal (IEC) AC:	690 V

resistencia a corriente de pico Ipk máx. :	72.7 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	51.4 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 6.8 W.

(The power dissipation at full load would be 10.6 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente (IEC):	1,600 A

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	1400 A

SCCR protected max.:	65 kA
	65 kA in combination with H720-L and any DIVQ/7 1600 A / 480 V AC

SCCR:

45 kA

desplazamiento del embarrado permitido:	5
espacio entre sistemas permitido:	100 - 110 mm

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
Max. permitted busbar offset 5mm, 3 units are needed for a 3-pole connection.



for UL feeder circuits >250V

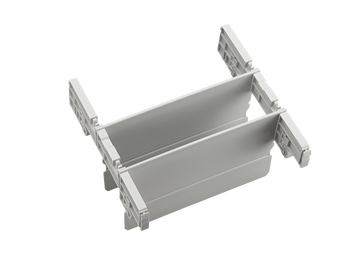

for a UL-compliant design of the longitudinal busbar connector, the UL separator set 01362 must be used
