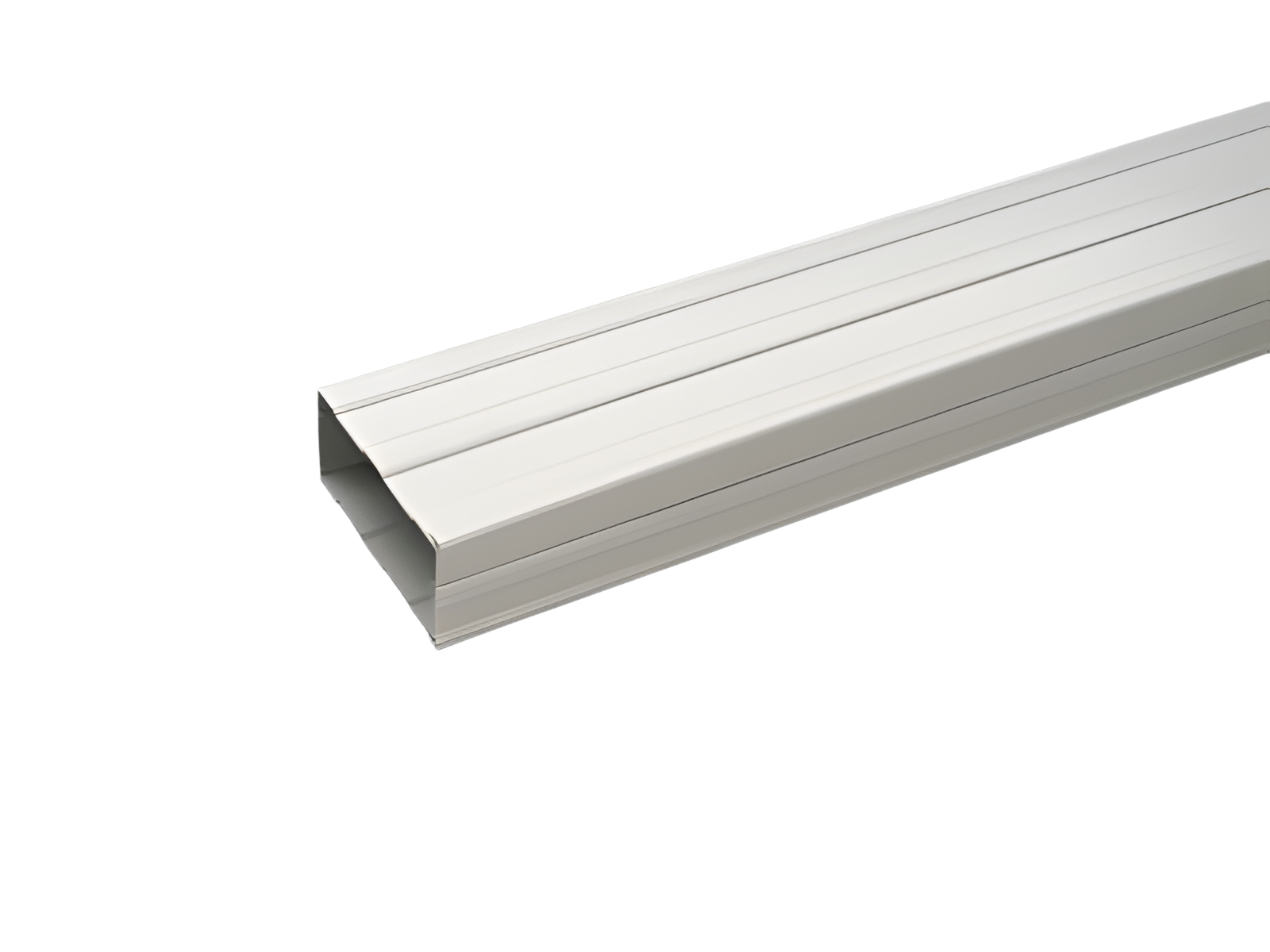

tapa barra (01252)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01252 000

tapa barra

para perfil en doble y triple T, 1 m de longitud

tapa de protección contra contacto

sistema

60Classic, centre feed unit

grupo de producto	06
subgrupo	27

embalaje	5
EAN	4021267012526

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002270
ETIM 5.0	EC002270

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: CHH-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos mecánicos
An x A x P:	1000 x 35 x 78
peso:	38.0 kg/100

Application notes

When processing and using the plastic sections, avoid contact with oils, greases and similar chemicals.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

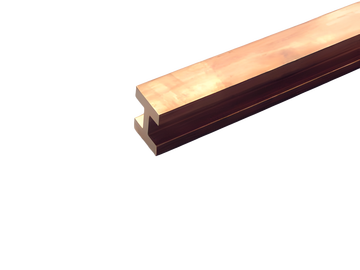

01249 000
barra perfil en doble T 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 2,40 m, lisa
Mas

01229 000
barra perfil en doble T 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 3,60 m, lisa
Mas

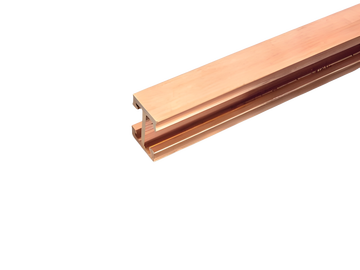

01223 000
barra perfil en doble T 500 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 3,60 m, lisa
Mas

01250 000
barra perfil en doble T 500 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 2,40 m, lisa
Mas

01225 000
barra perfil en doble T 500 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 453 mm, estañada
Mas

01190 000
barra perfil en doble T 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 3,60 m, estañada
Mas

01227 000

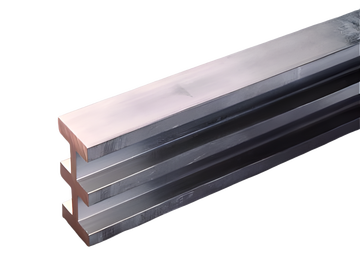

barra perfil en triple T 1140 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 3,60 m, estañada
Mas

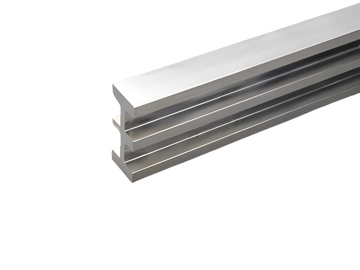

01187 000
barra perfil en triple T 1140 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 2,40 m, estañada
Mas

01226 000
barra perfil en doble T 500 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 653 mm, estañada
Mas

01609 000
barra perfil en doble T 500 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 2,40 m, estañada
Mas

01608 000
barra perfil en doble T 720 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 2,40 m, estañada
Mas

01224 000
barra perfil en doble T 500 mm²
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
longitud de 3,60 m, estañada
Mas

https://pim.woehner.de/ES/BR/1000044169

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
