Selección del producto

for UL feeder circuits >250V

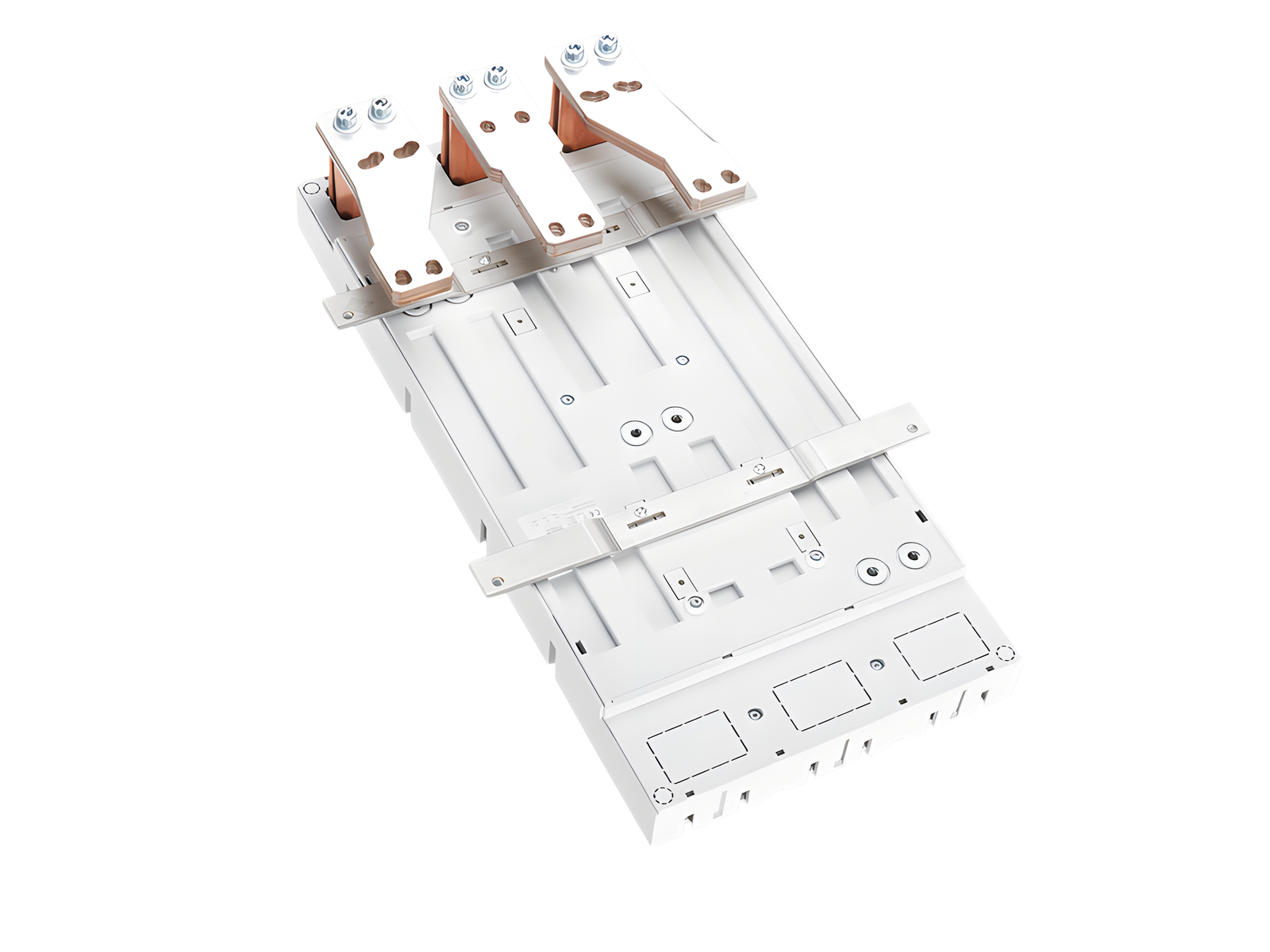

adaptador para embarrado de 1550 A (32752)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32752000A

EQUES®185Power

adaptador para embarrado de 1550 A

300 x 675, conexión frontal, conexión por brida

para Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

grupo de producto 05
subgrupo 48
embalaje 1
EAN 4021267327521
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL

for UL feeder circuits >250V

tipo: EQ185-A1600-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
intensidad de corriente nominal (IEC): 1550 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 800 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión nominal de aislamiento Ui DC: 1000 V
tensión de pico Uimp: 12 kV
resistencia a corriente de pico Ipk máx. : 106 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.: 50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 406.4 W.

(The power dissipation at full load would be 635.0 W.)

with Socomec Sirco 1250 A (Socomec no.26003U21) and 1600 A (Socomec no.26003U61) usable up to 1550 A
maximum 300 switching cycles
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 1200 A
tensión nominal (UL) AC: 1000 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
datos mecánicos
An x A x P: 300 x 652 x 76
peso: 3350.0 kg/100
Polaridad: 3 polos
para barras: 30, 40, 60, 80, 100, 120 x 10
el transformador de corriente puede ser integrado en el aparato: ja

Application notes

short-circuit withstandability: Die Kurzschlusswerte der Kombination aus Sammelschienenadapter und Lasttrennschalter hängen von den zulässigen Einbaubedingungen des Schaltgerätes ab. Diese Werte sind bei Wöhner zu erfragen.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

32983000
transformador de corriente de 630 A/5 A
5 VA/clase 1
Mas

32984000
transformador de corriente de 800 A/5 A
5 VA/clase 1
Mas

32985000
transformador de corriente de 1000 A/5 A
5 VA/clase 1
Mas

32986000
transformador de corriente de 1250 A/5 A
5 VA/clase 1
Mas

32987000
transformador de corriente de 1600 A/5 A
5 VA/clase 1
Mas

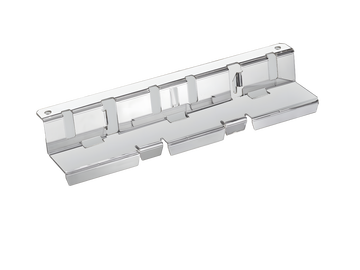

32704000A
aislamiento de protección contra contacto directo IP20 (montaje en la parte posterior)
para todos los adaptadores
Mas
