for UL feeder circuits >250V

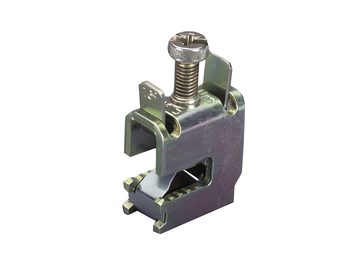

La imagen puede mostrar un producto similar.
Part No.: 01289000
CRITO®
borne universal de conexión de cable
1.5 - 16 mm², AWG 16 - 6
para barras barras planas de 10 mm de espesor
sistema
60Classic, 30Compact 3P
ventajas del producto
Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.
| grupo de producto | 07 |
| subgrupo | 03 |
| embalaje | 100 |
| EAN | 4021267012892 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
homologaciónes
CSA , UL , DNV GL
tipo: 525
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 65 A |
| tensión nominal (IEC) AC: | 800 V |
| resistencia a corriente de pico Ipk máx. : | 30.6 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 0.0 W.
(The power dissipation at full load would be 0.0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 180 A |
| datos UL | |
| Normas | |
| UL 508 |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 65 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| datos mecánicos | |
| An x A x P: | 12 x 23 x 25 |
| peso: | 2.3 kg/100 |
| para barras: | barras planas de 10 mm de espesor |
| puntos de apriete | |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 16 mm² |
| Espacio de apriete: | 7 x 7 |
| Md min.: | 3.2 Nm |
| Md max.: | 4.8 Nm |
| Not suitable for aluminium cables ! | |
| for wires UL: | Cu 75°C |
|
1,5 - 16 mm² / AWG 14 - AWG 6 |
|
| Not suitable for aluminium cables ! | |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
|
La posible utilización para "feeder circuits" (respecto de los "feeder spacings" como requerimiento) depende de las condiciones de la instalación. |
