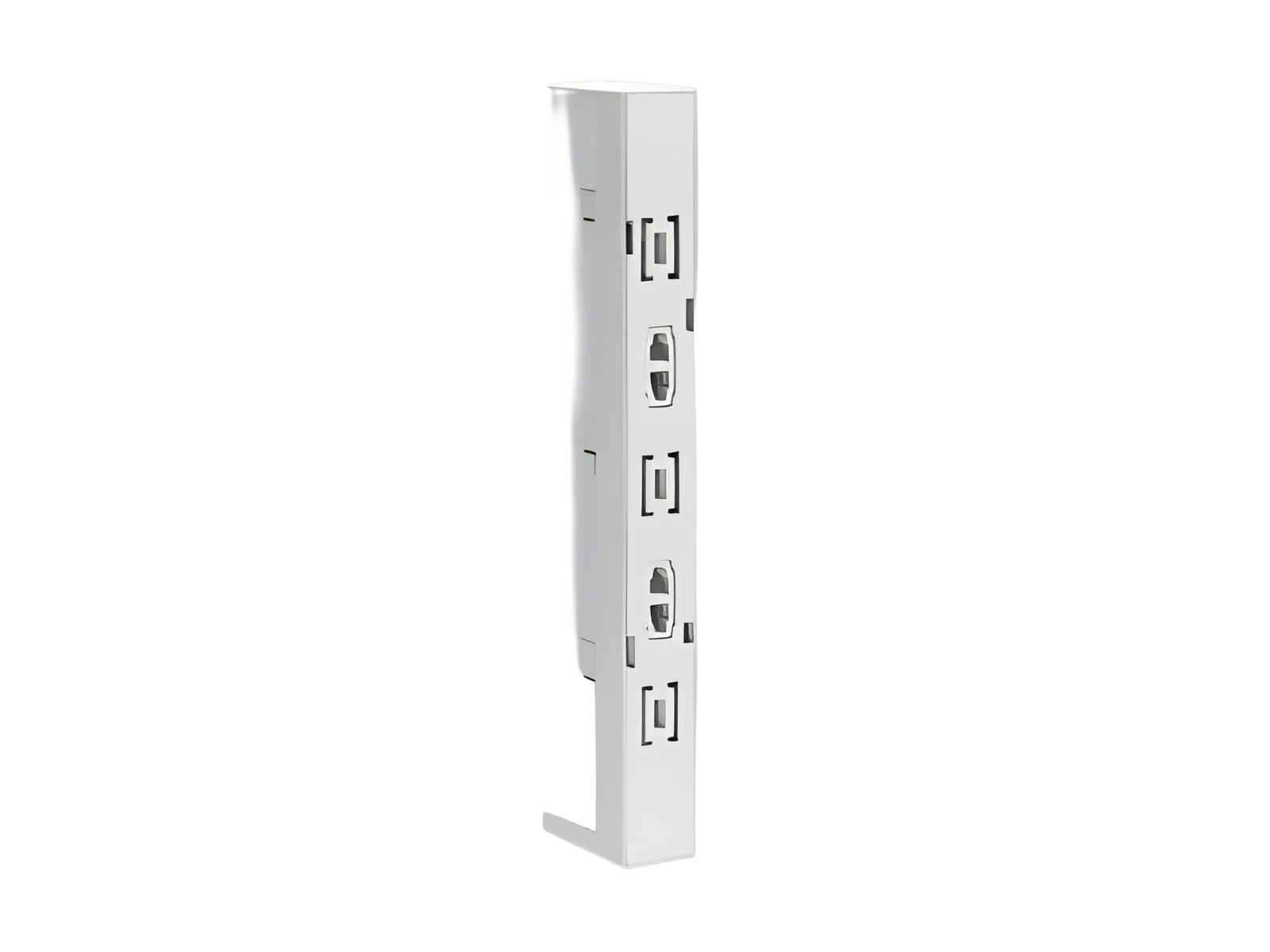

Ersatzteil Sammelschienenadapter 25 A (36114)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 36114000B

EQUES®60Classic

Ersatzteil Sammelschienenadapter 25 A

Sammelschienenadapter-Unterteil

mit CrossLink®-Schnittstelle

System

60Classic

Produktgruppe 05
Untergruppe 58
VE 1
EAN 4021267361143
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Approbationen

UL , Atex

for UL feeder circuits >250V

Typnummer: MCC-60

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Baumusterprüfbescheinigung: PTB13AT3001

Technische Daten

Angaben IEC
Standards
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Elektrische Werte IEC
Bemessungsstrom (IEC): 25 A
Bemessungsspannung (IEC) AC: 690 V

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,2 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,3 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 725 V
Angaben UL
Standards
UL 60947-1
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 12.5 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Mechanische Werte
B x H x T: 22.5 x 200 x 42
Gewicht: 11,0 kg/100
Poligkeit: 3-polig

Anwendungshinweise

Kurzschlussfestigkeit: durch Hauptprodukt bestimmt
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

36261000A
MOTUS®C14 60Classic Connect Plus
elektronischer Motorstarter, 3- oder 1-polig schaltbar
Direkt- und Wendestarter 0,1 - 6,6 A
mit IO-Link-Schnittstelle, mit Display
NEU
Mehr

36257000A
MOTUS®C14 60Classic Connect Plus
elektronischer Motorstarter, 3- oder 1-polig schaltbar
Direkt- und Wendestarter 0,1 - 2,6 A
mit IO-Link-Schnittstelle, mit Display
NEU
Mehr

36105000B
MOTUS®60Classic
Hybrid-Motorstarter, 3-polig
Direkt- und Wendestarter 0,18 - 2,4 A / Schalter für ohmsche Lasten 0,18 - 2,4 A
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

36108000B
MOTUS®60Classic
Hybrid-Motorstarter, 3-polig
1.5 - 6.5 A direct and reversing starter
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

36102000B
MOTUS®60Classic
Hybrid-Motorstarter, 3-polig
Direkt- und Wendestarter 0,075 - 0,6 A / Schalter für ohmsche Lasten 0,075 - 0,6 A
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

36125000A
MOTUS®60Classic
Hybrid-Motorstarter, 3-polig
Direkt- und Wendestarter 0,18 - 3,0 A / Schalter für ohmsche Lasten 0,18 - 3,0 A
mit IO-Link-Schnittstelle
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

36128000A
MOTUS®60Classic
Hybrid-Motorstarter, 3-polig
1.5 - 6.5 A direct and reversing starter with IO-Link
mit IO-Link-Schnittstelle
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
