Anschlussset Rahmenklemme 70 mm² - 240 mm² (33648)

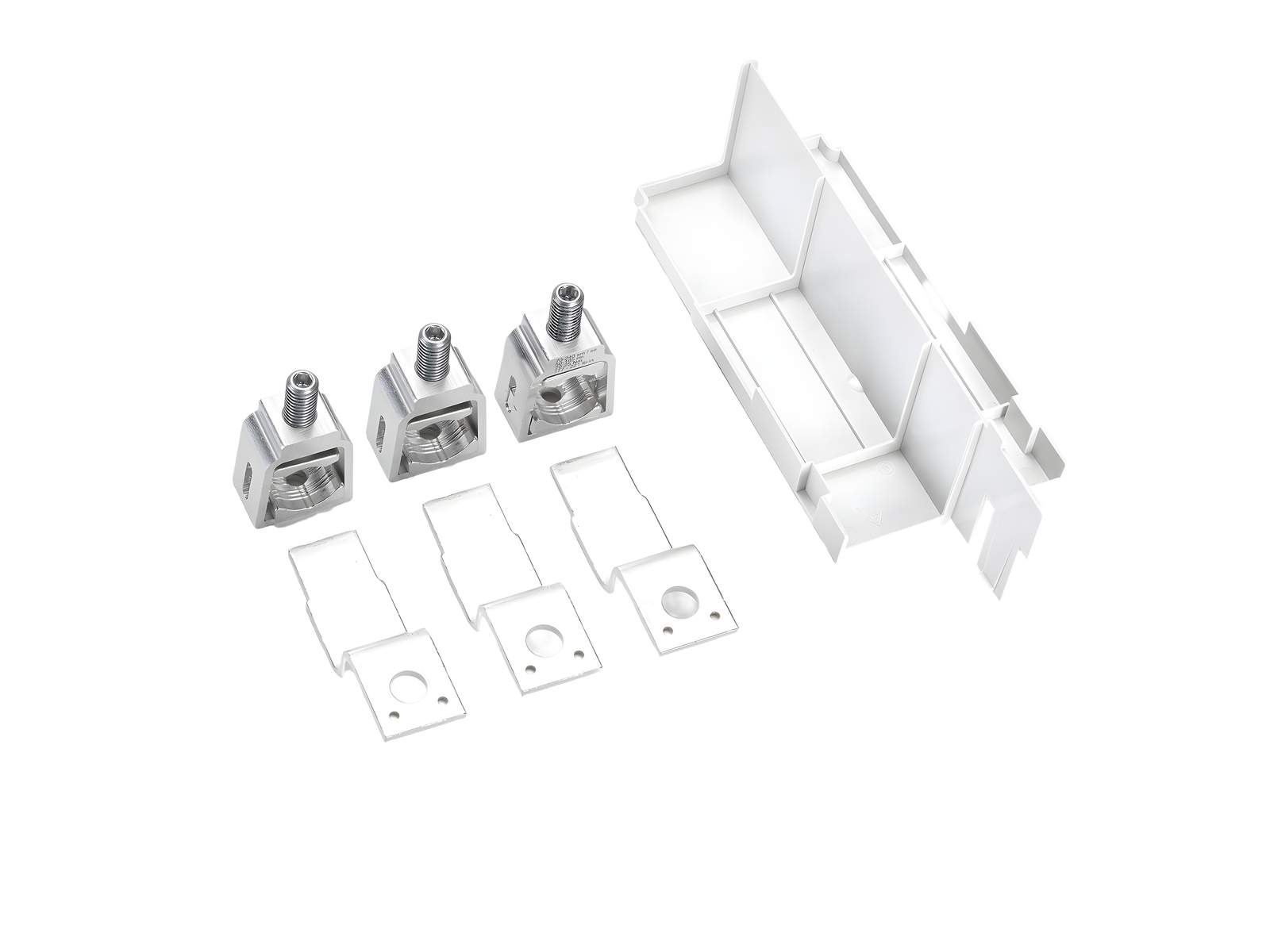

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33648000A

Anschlussset Rahmenklemme 70 mm² - 240 mm²

inkl. rückseitiger Abdeckung

Größe 1 - 3

System

185Power

Produktgruppe 18
Untergruppe 70
VE 1
EAN 4021267336486
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

Mechanische Werte
Gewicht: 86,8 kg/100

Cu/Al
1x 70-240mm² sm
1x 95-240mm² se
1x 70-185mm² rm

Verbindung mit Aluminumleitern sind nicht wartungsfrei

Klemmstellen
Querschnitt min.: 70 mm²
Querschnitt max.: 240 mm²

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Verwendung

33630000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 1
Anschluss unten M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33638000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 2
mit Sicherungsüberwachung
Anschluss unten M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33633000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 2
Anschluss oben M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33636000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 1
mit Sicherungsüberwachung
Anschluss unten M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33631000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 1
Anschluss oben M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33640000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 3
mit Sicherungsüberwachung
Anschluss unten M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33634000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 3
Anschluss unten M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33632000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 2
Anschluss unten M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr

33635000A
QUADRON®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 3
Anschluss oben M12
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Zubehör für Sammelschienenmontage notwendig
Mehr
