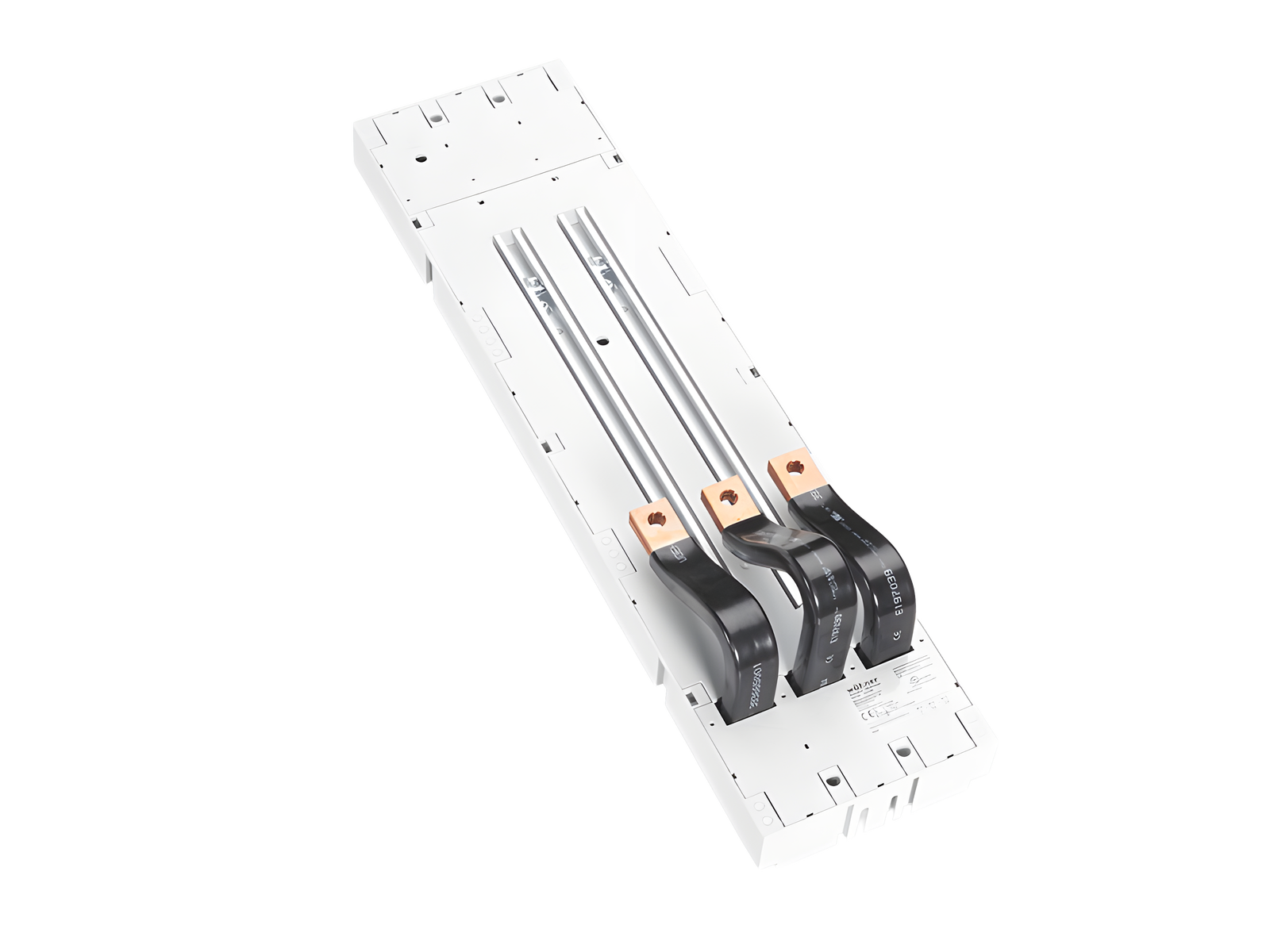

Sammelschienenadapter 630 A (32746)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32746 000A

EQUES®185Power

Sammelschienenadapter 630 A

universelle Ausführung bis 630 A, Phasenteilung 43-46 mm

Verbindung unten, flache Klemmkontaktierung

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktvorteile

Schienenträger überbaubar (in Systemen mit und ohne Crosslink®-Berührungsschutzabdeckungen)

Produktgruppe 05
Untergruppe 48
VE 1
EAN 4021267327460
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

UL

for UL feeder circuits >250V

Typnummer: EQ185-A630-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 630 A
Bemessungsspannung (IEC) AC: 800 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstossspannung Uimp: 12 kV
Bemessungsstoßstromfestigkeit Ipk max.: 63 kA
Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: 30 kA

folgende notwendige Reduktionen wurden durch Prüfungen ermittelt:
mit Leistungschalter ABB Tmax T5, XT5
mit Leistungschalter Allen-Bradley 140G-K
mit Leistungschalter Eaton NZM3
mit Leistungschalter Schneider Electric NSX630
mit Leistungschalter Schrack MC3
mit Leistungschalter Siemens 3VA14, 3VM64
mit Leistungschalter Siemens 3VA23, 3VA24
mit Leistungschalter Siemens 3VA64

Verlustleistung des Adapters:
bei 500A => 58W
bei 530A => 65W
bei 565A => 73W
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 630 A
Bemessungsspannung (UL) AC: 1000 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 1000 V
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
SCCR: 65 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
Mechanische Werte
B x H x T: 150 x 585 x 47
Gewicht: 700,0 kg/100
Poligkeit: 3-polig
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Stromwandler in Gerät integrierbar: ja

Anwendungshinweise

Platz für Stromwandler vorhanden.

die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt

for UL feeder circuits >250V
