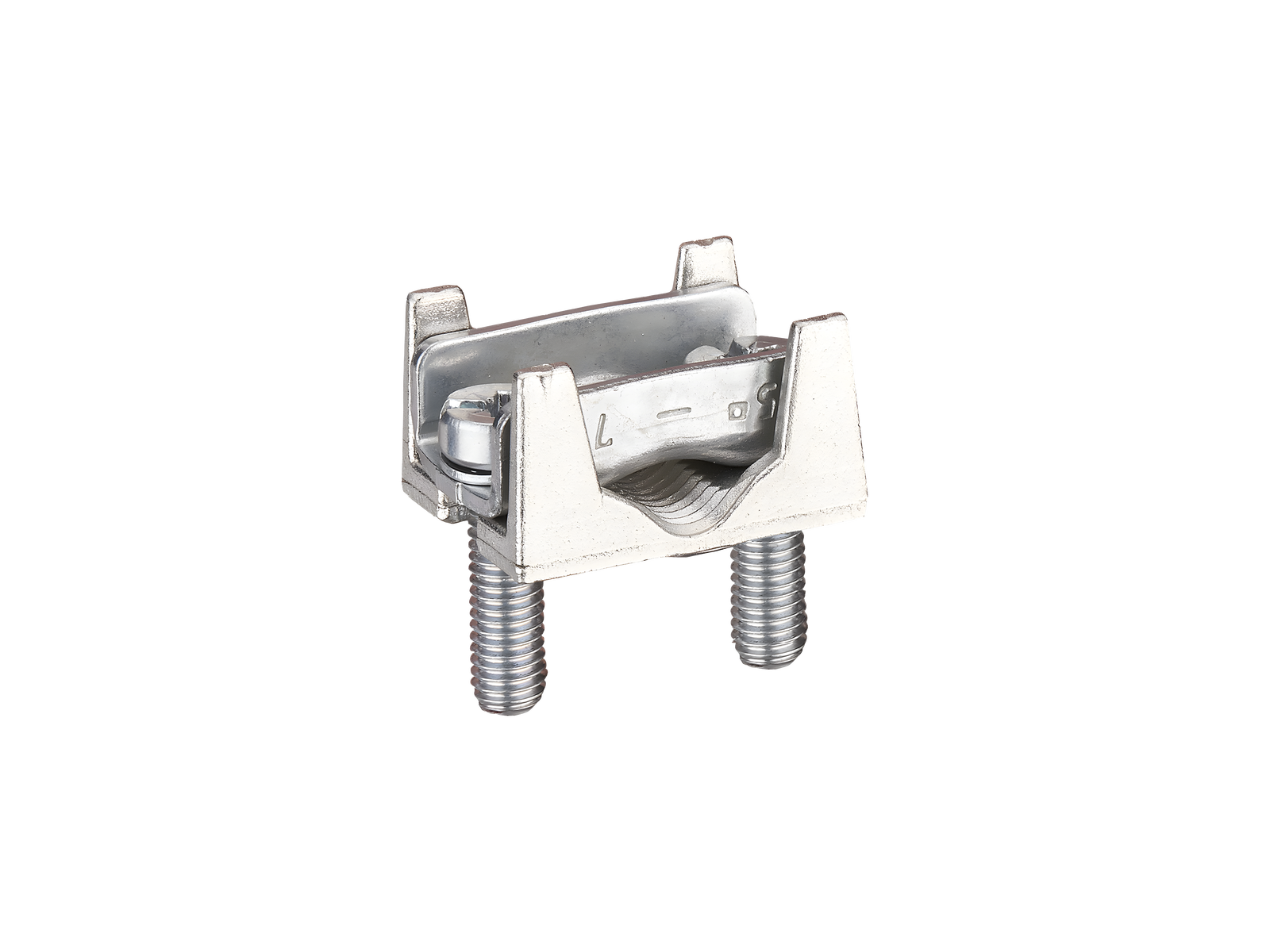

Prismenklemme (33734)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33734000A

Prismenklemme

für Cu / Al 10 - 95 mm²

Größe 00

System

185Power

Produktgruppe	12
Untergruppe	70

VE	3
EAN	4021267337346

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Mechanische Werte
Gewicht:	3,0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

Klemmstellen
Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten

Anwendungshinweise

Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten

Kurzschlussfestigkeit:	durch Hauptprodukt bestimmt

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Verwendung

33720000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar, mit Sicherungsüberwachung
hohe Ausführung mit Schraube M8
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33700000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar

hohe Ausführung mit Schraube M8

für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33724000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar, mit Sicherungsüberwachung
flache Ausführung mit Schraube M8
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33715000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 1-polig schaltbar
hohe Ausführung mit Schraube M8
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33704000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 3-polig schaltbar
flache Ausführung mit Schraube M8
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33719000A
QUADRON^®185Power
NH-Sicherungs-Lasttrennleiste 160 A
Größe 00, 1-polig schaltbar
flache Ausführung mit Schraube M8
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

33617000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss oben M8
Schraubkontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33611000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache Version, Anschluss unten M8
Schraubkontaktierung
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33626000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss oben M8
CrossLink-Kontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33622000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache version, Anschluss oben M8
CrossLink-Kontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33621000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache Version, Anschluss unten M8
Schraubkontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33625000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss unten M8
Schraubkontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33624000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss unten M8
CrossLink-Kontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33627000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss oben M8
Schraubkontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33623000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache Version, Anschluss oben M8
Schraubkontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33612000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache Version, Anschluss oben M8
CrossLink-Kontaktierung
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33610000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache Version, Anschluss unten M8
CrossLink-Kontaktierung
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33616000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss oben M8
CrossLink-Kontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33615000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss unten M8
Schraubkontaktierung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33614000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
hohe Version, Anschluss unten M8
CrossLink-Kontaktierung
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33620000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache Version, Anschluss unten M8
CrossLink-Kontaktierung, mit Sicherungsüberwachung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
für Systeme mit CrossLink-Berührungsschutzmodulen geeignet
Mehr

33613000A
QUADRON^®185Power Speed
NH-Lasttrennschalter mit Sicherungen, Leistenf. Gr. 00
flache Version, Anschluss oben M8
Schraubkontaktierung
mit Doppelunterbrechung
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

33705000A
QUADRON^®185Power
NH-Sicherungsleiste 160 A
Größe 00, offene Ausführung
Schraube M8, flache Version
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr

https://pim.woehner.de/DE/US/1000155849

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
