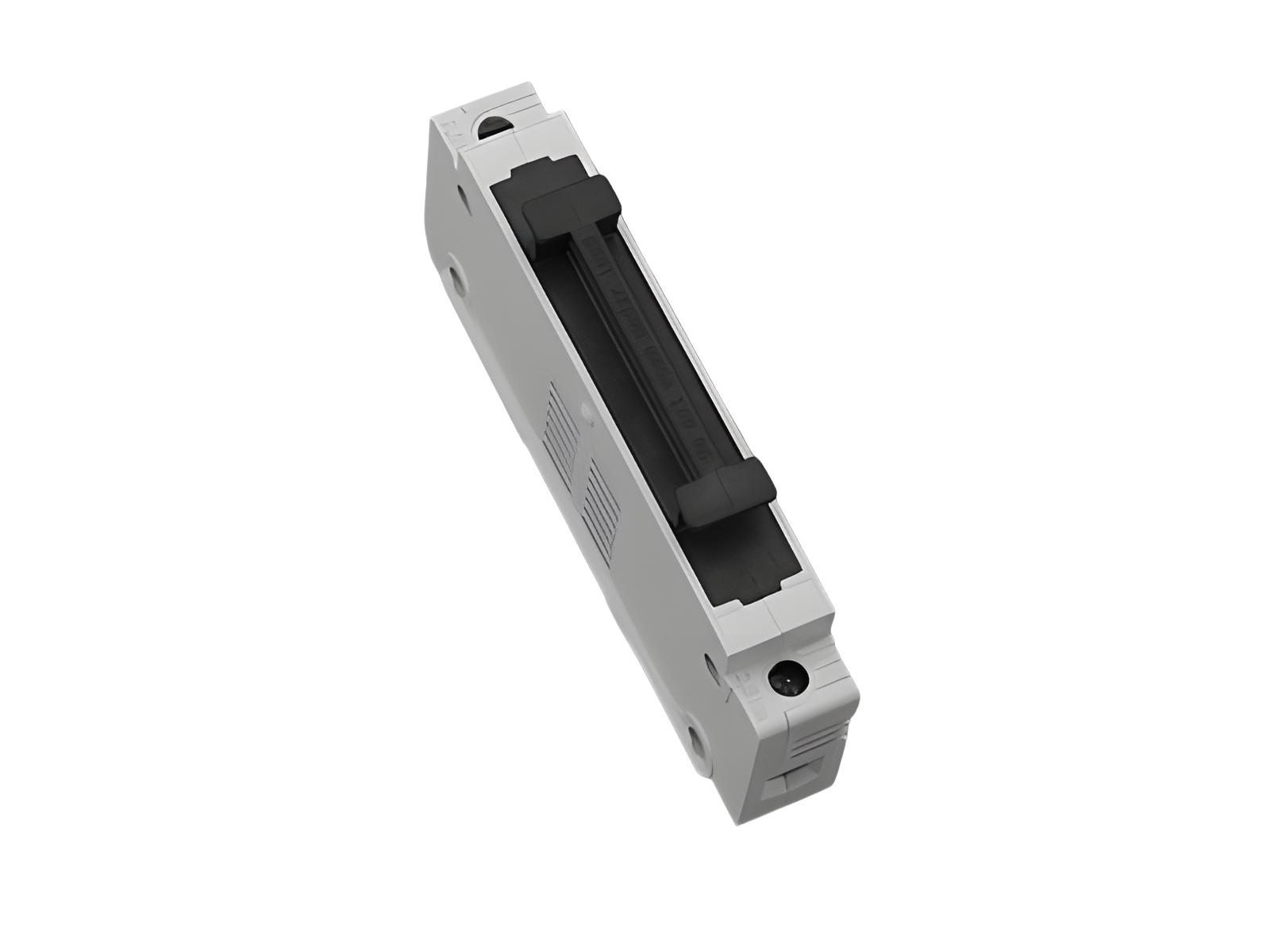

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31555000
SECUR®Panel
Halter für zylindrische Sicherungen
10 x 85 / 1P
32 A, 1500 V DC
für DIN Tragschiene
System
Panel
Produktvorteile

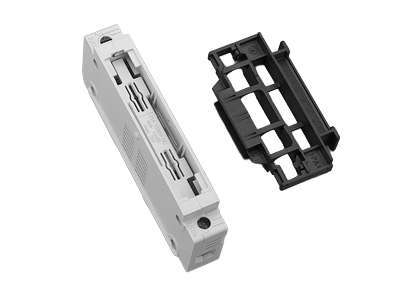

Komfortabler Sicherungswechsel
frontseitige Schutzart IP20 bleibt jederzeit erhalten
| Produktgruppe | 17 |
| Untergruppe | 18 |
| VE | 5 |
| EAN | 4021267315559 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
UL 4248-1
UL 4248-19
Approbationen
UL
Typnummer: AES10x85
UL file: E342576, UL category (for USA): IZMR https://www.ul.com

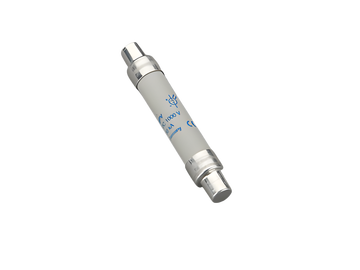

| für Sicherungseinsätze Baugröße: | 10x85 |
| Sicherungen nach Standard: | IEC / EN 60269-6 |
| zul. Verlustleistung der verwendeten Sicherung: | 6 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 32 A |
| Bemessungsspannung (IEC) AC: | 1000 V |
| Bemessungsspannung (IEC) DC: | 1500 V |
| Bemessungsstossspannung Uimp: | 8 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,3 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| für Sicherungseinsätze 10x85 und 14x85 nach IEC 60269-2, -4, -6 mit zulässigen Bemessungsverlustleistungen bis max. 6,0 W |
| Angaben UL | |
| Standards | |
|
UL 4248-1
UL 4248-19 |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 30 A |
| Bemessungsspannung (UL) DC: | 1500 V |
| SCCR: | 15 kA |
| Mechanische Werte | |
| B x H x T: | 22.5 x 130 x 65 |
| Gewicht: | 9,2 kg/100 |
| Poligkeit: | 1-polig |
| Befestigung: | für DIN Tragschiene |
| Schutzart frontseitig: | IP20 |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | PZ2 |
| Abisolierung: | 11 mm |
| Querschnitt min.: | 0,75 mm² |
| Querschnitt max.: | 25 mm² |
| Md min.: | 2,0 Nm |
| Md max.: | 2,5 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
|
Rahmenklemme |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Hinweise |
Zulässige min. Umgebungstemperatur: -25°C (Montage nur bei Temperaturen > -5°C) |
| zul. Verlustleistung der verwendeten Sicherung: | 6 W |
