Sicherungseinsatz 80 A (03229)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 03229 000

Sicherungseinsatz 80 A

Baugröße Class J 100 A

-Mersen-

600 V AC, time delay

Class J, 100 A frame

Produktgruppe 22
Untergruppe 33
VE 5
EAN 4021267032296
ECLASS 6.1 27142002
ECLASS 7.1 27142002
ETIM 4.0 EC002704
ETIM 5.0 EC002704

Zulassungen

Standards



UL 248-8

UL 248-1

Approbationen

UL

for UL feeder circuits >250V

Typnummer: AJT

UL file: E2137, UL category (for USA): JDDZ_ https://www.ul.com

Technische Daten

Baugröße: Class J 100 A
Angaben IEC
Standards

Betriebsklasse time delay
Angaben UL
Standards
UL 248-8
UL 248-1
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 80 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 400 V
SCCR: 200 kA
SCCR: DC 100 kA
Mechanische Werte
B x H x T: 29 x 117 x 29
Gewicht: 14,5 kg/100

Anwendungshinweise

for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Datenpaket EPlan (*.edz)

| Kennlinien

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

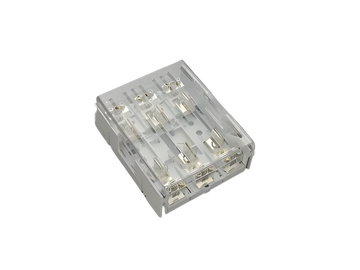

33306 000
QUADRON®Panel
Halter für zylindrische Sicherungen
Baugröße Class J 100 A
Class J / 3P, Klemme 70 mm²
100 A / 600 V (29 x 118)
für Montageplatte
