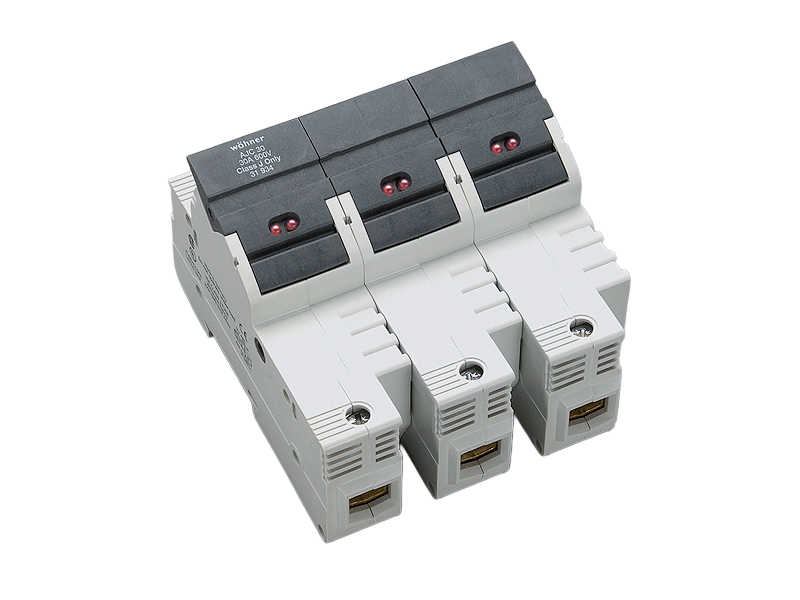

Halter für zylindrische Sicherungen, mit LED (31934)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 31934000

AMBUS®Panel

Halter für zylindrische Sicherungen, mit LED

Class J / 3P, Rahmenklemme 50 mm²

30 A / 600 V

für DIN Tragschiene

System

Panel

Produktvorteile

großer Klemmbereich, auch für zwei gleiche Leiter (nebeneinander)
Aufnahme für Bezeichnungsschild
mit Indikator für Sicherungsausfall
beliebige Polarität bei Gleichspannungsanwendungen

Produktgruppe 16
Untergruppe 03
VE 2
EAN 4021267319342
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Zulassungen

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approbationen

CSA , UL

for UL feeder circuits >250V

Typnummer: AJC30

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

Technische Daten

für Sicherungseinsätze Baugröße: Class J 30 A
Sicherungen nach Standard: UL 248-8
zul. Verlustleistung der verwendeten Sicherung: 5 W
Angaben IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
Elektrische Werte IEC
min. Betriebsspannung AC: 110 V
min. Betriebsspannung DC: 110 V

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,4 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,6 W.)

für Sicherungen Class J 1 - 30A nach UL 248-8 (21x57)

Leuchtindikator
Bereich der Betriebsspannung : 110 - 600 V AC / DC
Angaben UL
Standards
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 30 A
Bemessungsspannung (UL) AC: 600 V
min. Betriebsspannung AC: 110 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Bemessungsspannung (UL) DC: 600 V
min. Betriebsspannung DC: 110 V
für Leitungen UL: Cu 75°C
SCCR: 200 kA
Mechanische Werte
B x H x T: 108 x 115 x 69
Gewicht: 48,6 kg/100
Poligkeit: 3-polig
Befestigung: für DIN Tragschiene
Schutzart: IP20
Schutzart frontseitig: IP20
Klemmstellen
Nicht geeignet für Aluminiumleiter !

Querschnitt min. UL: AWG 18
Querschnitt max. UL: AWG 1/0
für Leitungen UL: Cu 75°C


für Anwendungen nach IEC / EN :
1 Leiter :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 50 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 Leiter (gleichen Querschnittes) :
Cu 0,75 - 1,0 mm², Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Cu 1,5 - 10 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
alle Leiter feindrähtig, direkt geklemmt oder mit Aderendhülse
(feindrähtig + Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

für Anwendungen nach UL / CSA :
nur Cu-Leitungen nach UL 486E 60°C/75°C
1 Leiter :
AWG 18 - AWG 1, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.
2 Leiter (gleichen Querschnittes) :
AWG 18 - AWG 6, Class B, Md 3,5 - 4,0 Nm / 31 - 35 lb.in.

Anwendungshinweise

Nicht geeignet für Aluminiumleiter !
zul. Verlustleistung der verwendeten Sicherung: 5 W
for UL feeder circuits >250V
