Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33340 000

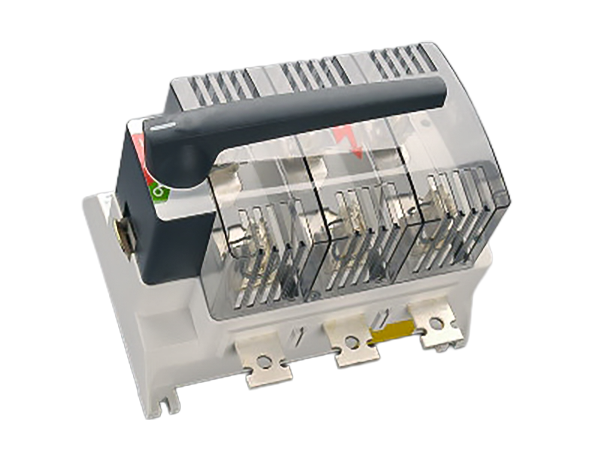

CAPUS®Panel
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M12, Griff graphitgrau
NH 3, 630 A
für Montageplatte
ERGONFUSE-630
System
Panel
Produktvorteile
doppelt unterbrechende Hauptkontakte,
sichtbare Trennstrecken,
bedienerunabhängiges Schalten,
spannungsfreier Sicherungswechsel
Montage und Anschlussmaterial im Lieferumfang enthalten.
| Produktgruppe | 15 |
| Untergruppe | 12 |
| VE | 1 |
| EAN | 4021267333409 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB)
Typnummer: LTS-F630
| für Sicherungseinsätze Baugröße: | NH 3 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 630 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 12 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23 B (690V) AC-22 B (690V) AC-21 B (690V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 80 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 171,5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 268,0 W.)
| Mechanische Lebensdauer (Schaltspiele) 4000 | |
| konv. therm. Strom im Gehäuse 630 A, waagrechter Einbau (Pole nebeneinander) belüftet 756 x 378 x 428 mm 470 A, senkrechter Einbau (Pole untereinander) gekapselt 600 x 600 x 400 mm |
|
| Frontaler Berührungsschutz mit Anschlussraumabdeckung IP 20 für Schmelzeinsätze DIN 43620 Gr. 3 bis 48 W Verlustleistung |
| Mechanische Werte | |
| B x H x T: | 330 x 290 x 302 |
| Gewicht: | 1310,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Schraubanschluss | |
| M12 | |
| Md min.: | 36,0 Nm |
| Md max.: | 44,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| lam. Cu Breite: | 20 - 40 mm |
| lam. Cu Dicke: | 1 - 10 mm |
| Nicht geeignet für Aluminiumleiter ! | |
|
Bei Sichtblendenmontage darf der Lasttrennschalter am Gehäuse nicht abgeschlossen werden, die Sicherheitsvorschriften Not-Aus-Schalter sind zu berücksichtigen. |
|
| zul. Verlustleistung der verwendeten Sicherung: | 48 W |
33352
000
Anschlussraumabdeckung
zum Abdecken aller Anschlüsse, graphitgrau
LTS-800, LTS-F 630
Mehr
33346
000

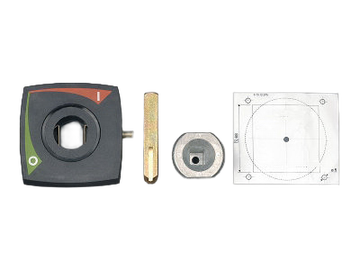

Türkupplungsdrehantrieb
graphitgrau, ohne Griff
mit Türverriegelung, für Bügelschlösser
für: LTS-800, LTS-F630
Mehr
33347
000
Meldeschalter
1 Öffner + 1 Schließer, Steckanschlüssen 6,3 x 0,8
LTS, LTS-F
Mehr
33381
000
Verlängerungsachse 550 mm lang
LTS-800, LTS-F 630
für: LTS-800, LTS-F630
Mehr
