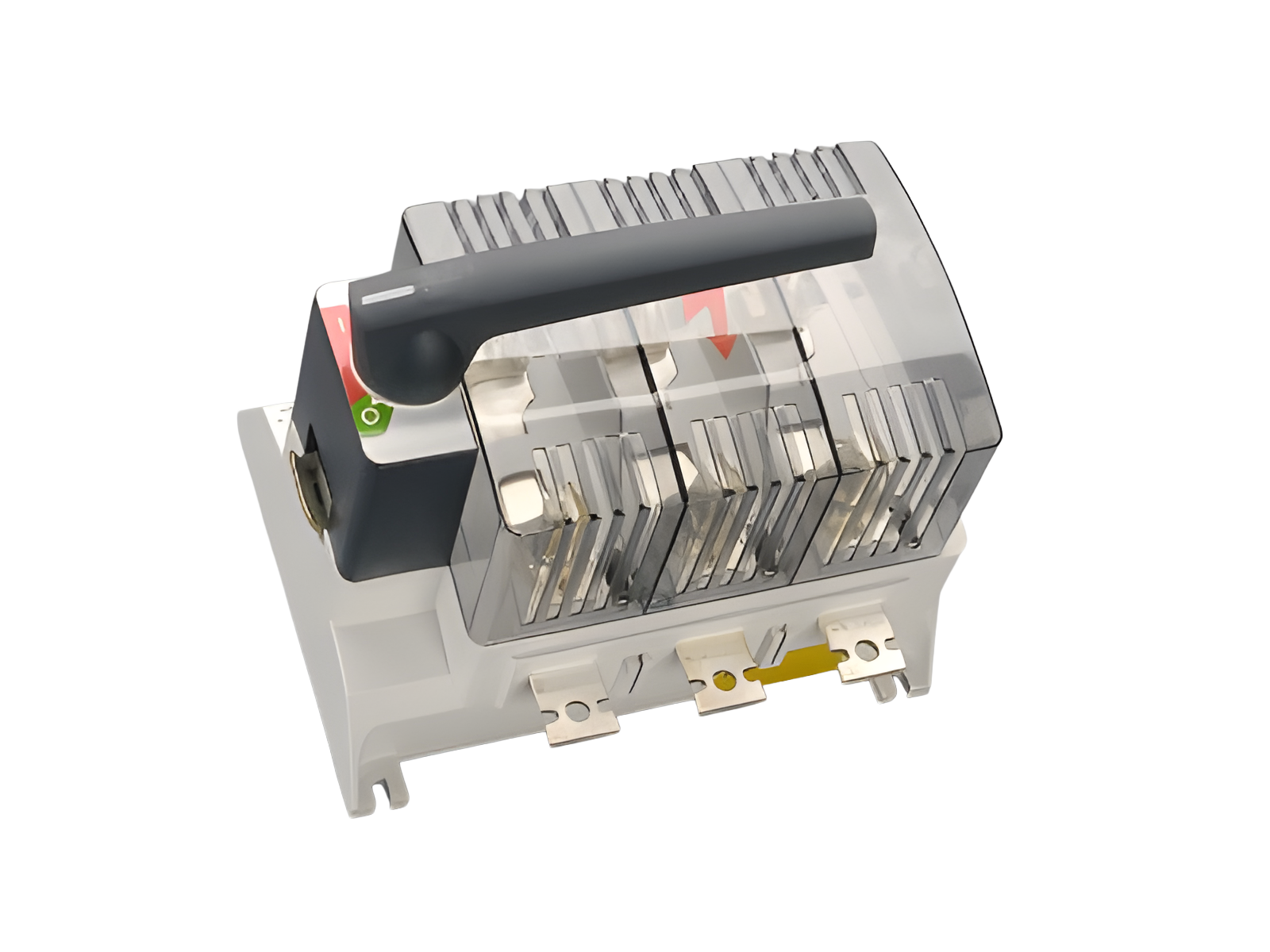

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33339000
CAPUS®Panel
Lasttrennschalter mit Sicherungen, 3-polig
Schraube M10, Griff graphitgrau
Größe 2
für Montageplatte
ERGONFUSE-400
System
Panel
Produktvorteile
doppelt unterbrechende Hauptkontakte,
sichtbare Trennstrecken,
bedienerunabhängiges Schalten,
spannungsfreier Sicherungswechsel
Montage und Anschlussmaterial im Lieferumfang enthalten.
| Produktgruppe | 15 |
| Untergruppe | 09 |
| VE | 1 |
| EAN | 4021267333393 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB)
Typnummer: LTS-F400
| für Sicherungseinsätze Baugröße: | NH 2 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 34 W |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 400 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23 B (690V) AC-22 B (690V) AC-21 B (690V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 80 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 69,8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 109,0 W.)
| Mechanische Lebensdauer (Schaltspiele) 7000 | |
| konv. therm. Strom im Gehäuse 400 A, waagrechter Einbau (Pole nebeneinander) belüftet 504 x 378 x 302 mm 315 A, senkrechter Einbau (Pole untereinander) gekapselt 500 x 500 x 300 mm |
|
| Frontaler Berührungsschutz mit Anschlussraumabdeckung IP 20 für Schmelzeinsätze DIN 43620 Gr. 2 bis 34 W Verlustleistung |
| Mechanische Werte | |
| B x H x T: | 270 x 238 x 253 |
| Gewicht: | 760,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
Anschluss Schraube (Schellen und Prismenklemme nachrüstbar),
Schraubanschluss
M10, 28 Nm ± 10 % Drehmoment,
Schellenanschluss für lam. Cu
Klemmraum 21x1-13 mm,
8-10 Nm Drehmoment
Prismenanschluss einfach
Querschnitt 120 - 240 mm², rm, f, f+AE** Cu - Al*, 8-10 Nm Drehmoment
Prismenanschluss doppelstöckig
Querschnitt 2 x 120 - 185 mm², rm, f, f+AE** Cu, 8-10 Nm Drehmoment
* Aluminiumleiter müssen vor dem Anschließen entsprechend den einschlägigen technischen Empfehlungen vorbereitet werden. Die Verbindungen sind in regelmäßigen Abständen zu überprüfen und spätestens nach 6 Monaten zu warten.
** evtl. Reduzierung der max. Leiterquerschnitte erforderlich.
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
|
Schraube M10 : |
|
| Nicht geeignet für Aluminiumleiter ! | |
|
Hinweise |
Bei Sichblendenmontage darf der Lasttrennschalter am Gehäuse nicht abgeschlossen werden, die Sicherheitsvorschriften Not-Aus-Schalter sind zu berücksichtigen. |
| zul. Verlustleistung der verwendeten Sicherung: | 34 W |
