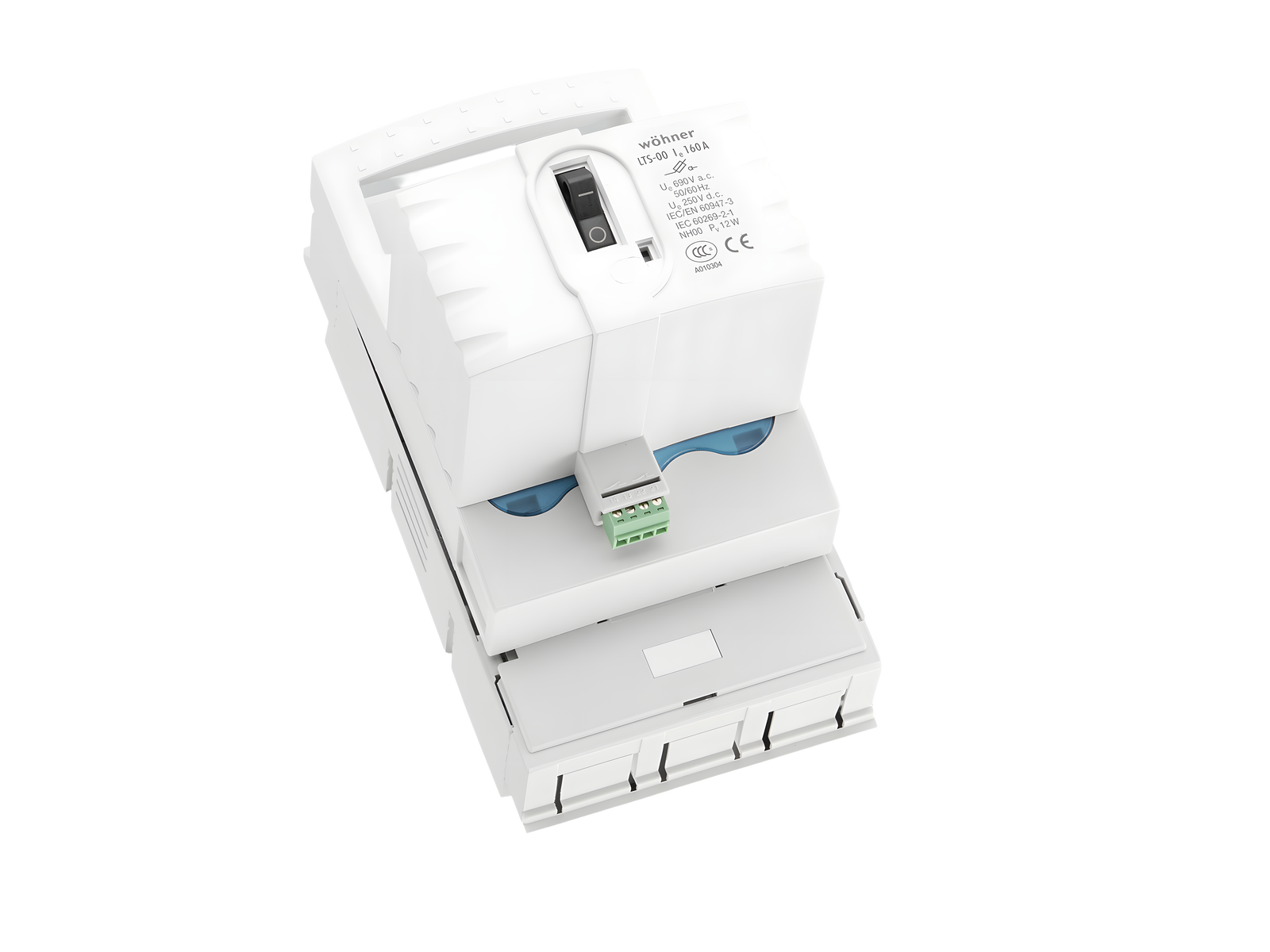

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33208000
QUADRON®Panel
NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A, Aufbau
Schraube M8
mit elektromechan. Sicherungsüberwachung
für Montageplatte
System
Panel
Produktvorteile
Für sicheres Anschließen der Leitungen ist der Berührungsschutz 2geteilt.
| Produktgruppe | 09 |
| Untergruppe | 04 |
| VE | 1 |
| EAN | 4021267332082 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
UL 4248-1
Approbationen
IEC (CB) , UL , CCC
for UL feeder circuits >250V
Typnummer: LTS-00
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| spannungsführende Grifflaschen notwendig: | Ja |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 160 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 250 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsisolationsspannung Ui DC: | 250 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23B (400 V) AC-23B (500 V / 125A) AC-22B (690 V) AC-21B (690 V) |
| Gebrauchskategorie DC (IEC 60947-3): | DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-22B (250V) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 4,5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 7,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 725 V |
| max. zulässige Spannung (IEC) DC: | 262 V |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. |
| für Sicherungseinsätze IEC 60269-2-1 (I) / DIN VDE 0636-201 Gr. 00 bis 12 W Verlustleistung, mit spannunfsführenden Grifflaschen | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich |
|
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig Sicherungsüberwachung: Bemessungsbetriebsspannung AC 24-690V, DC 24-250V potentialfreie Öffner und Schließer: AC-15 24V/2A, (230V* 0,5A) DC-13 24V/1A, 60V 0,15A *Verschmutzungsgrad 2, Überspannungskategorie II Hilfsenergie nicht erforderlich, weitere Informationen, siehe Montageanleitung |
| Angaben UL | |
| Standards | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 160 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Mechanische Werte | |
| B x H x T: | 106 x 176 x 157 |
| Gewicht: | 126,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Schutzart frontseitig: | IP30 |
| Klemmstellen | |
| Schraubanschluss | |
| M8 | |
| Antrieb: | SW13 |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
|
Zubehör: |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden. | |
| spannungsführende Grifflaschen notwendig: | Ja |
| zul. Verlustleistung der verwendeten Sicherung: | 12 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| for UL feeder circuits >250V | |
