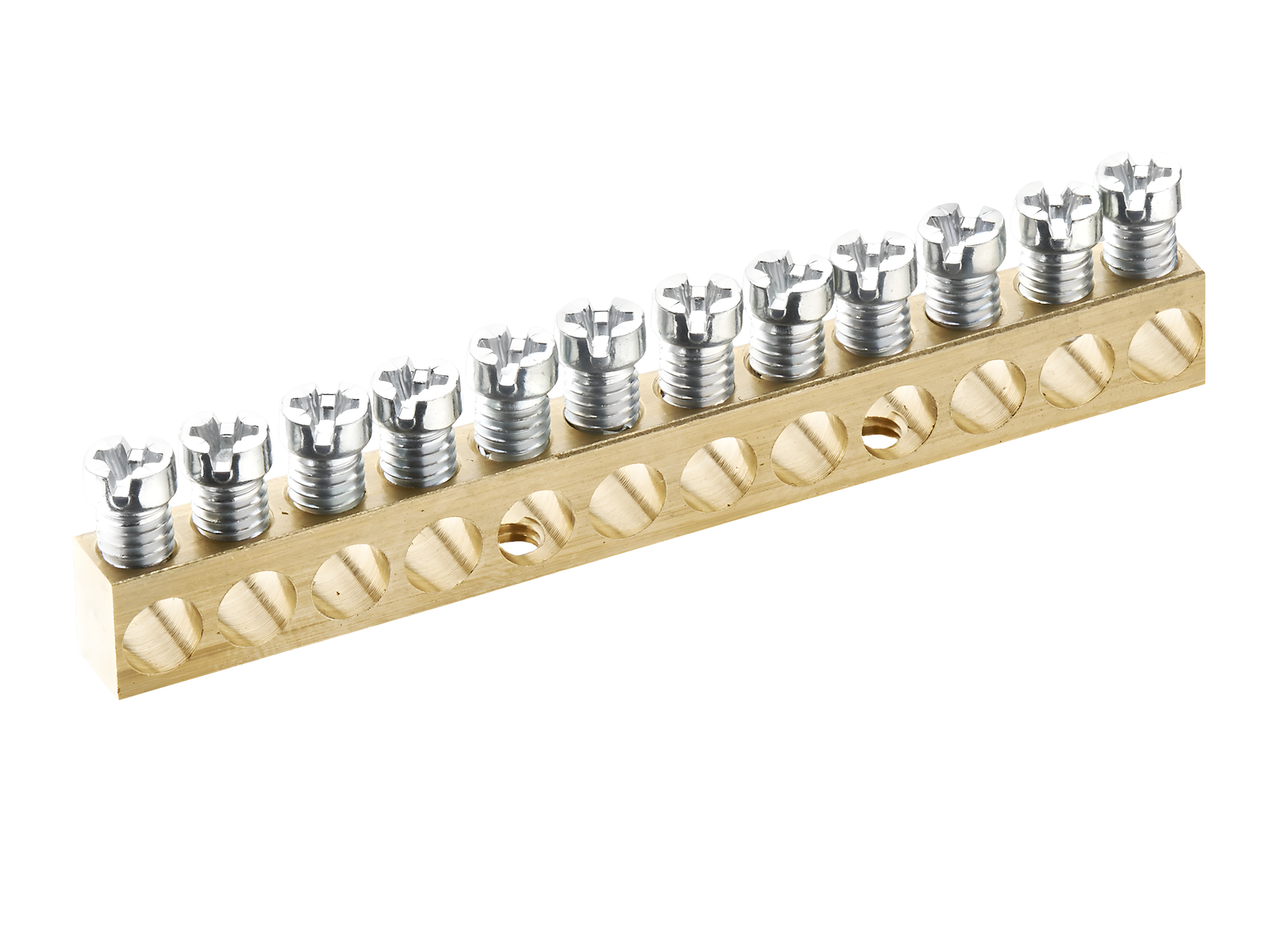

PE/N-Schiene 63 A (01127)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01127000

PE/N-Schiene 63 A

12 Klemmstellen

gegen Selbstlockern geschützt

Produktgruppe 06
Untergruppe 33
VE 100
EAN 4021267011277
ECLASS 6.1 27141139
ECLASS 7.1 27141139
ETIM 4.0 EC000485
ETIM 5.0 EC000485

Zulassungen

Standards

IEC 60664-1:2007

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 60664-1:2007
Elektrische Werte IEC
Bemessungsstrom (IEC): 63 A
Mechanische Werte
B x H x T: 78 x 9 x 6.5
Gewicht: 3,2 kg/100
Klemmstellen
Querschnitt max.: 10 mm²


1,5 - 10 mm² feindrähtig mit Aderendhülse
1,5 - 16 mm² rund eindrähtig oder mehrdrähtig

Anwendungshinweise

Hinweise

max. Drehmoment = 2Nm

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Symbol 2D DXF

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

01114000
CRITO®
Leiteranschluss-Klemme für PE/N-Schiene
35 mm²
passend für PE- und N-Schiene 01126 bis 01130
Mehr

01119000
Klemmenträger für PE/N-Schiene
anschraubbar
Mehr

01120000
Klemmenträger für PE/N-Schiene
anschraubbar
Mehr

01121000
Klemmenträger für PE/N-Schiene
aufrastbar auf Tragschiene TH35
Mehr

08825000
Schnappbefestigung
für Tragschiene 35 x 7,5
für PE/N-Schienen 01126 - 01129 und 01926 - 01932
Mehr
