Tragschiene 63 mm (32949)

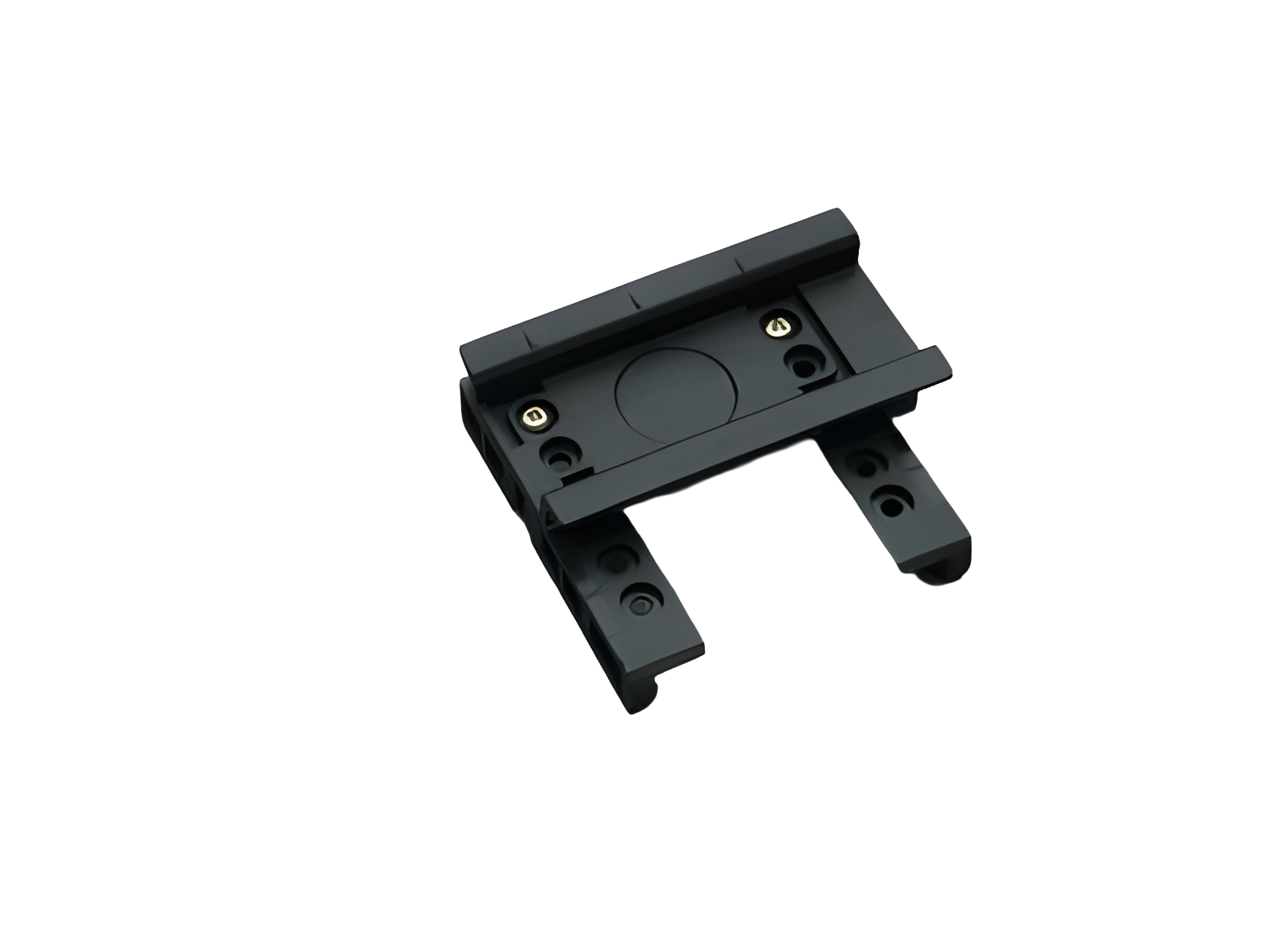

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32949000

Tragschiene 63 mm

für Sammelschienenadapter

System

60Classic

Produktgruppe	05
Untergruppe	57

VE	10
EAN	4021267329495

Katalogseite US

US 2020 : 3.11, 3.9

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC000212
ETIM 5.0	EC001285

Zulassungen

Standards

IEC 61439-1:2011

UL 508

Approbationen

CSA , UL , DNV GL , EAC

for UL feeder circuits >250V

Typnummer: TS35-L

EAC Typ: AC-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2011

Elektrische Werte
Kurzschlussfestigkeit:	entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird

Angaben UL
Standards
UL 508

for UL feeder circuits >250V

Mechanische Werte
B x H x T:	63 x 57 x 19
Gewicht:	1,8 kg/100

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Metallzuschläge

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Konformitätserklärung UKCA

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

32456000
EQUES^®60Classic
Sammelschienenadapter 63 A
1 verschiebbare Tragschiene
63 x 200 mit Leitungen AWG 8 (10 mm²)
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

32433000
EQUES^®60Classic
Sammelschienenadapter 25 A
2 verschiebbare Tragschienen
45 x 260, mit Leitungen AWG 12 (4 mm²)
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr
