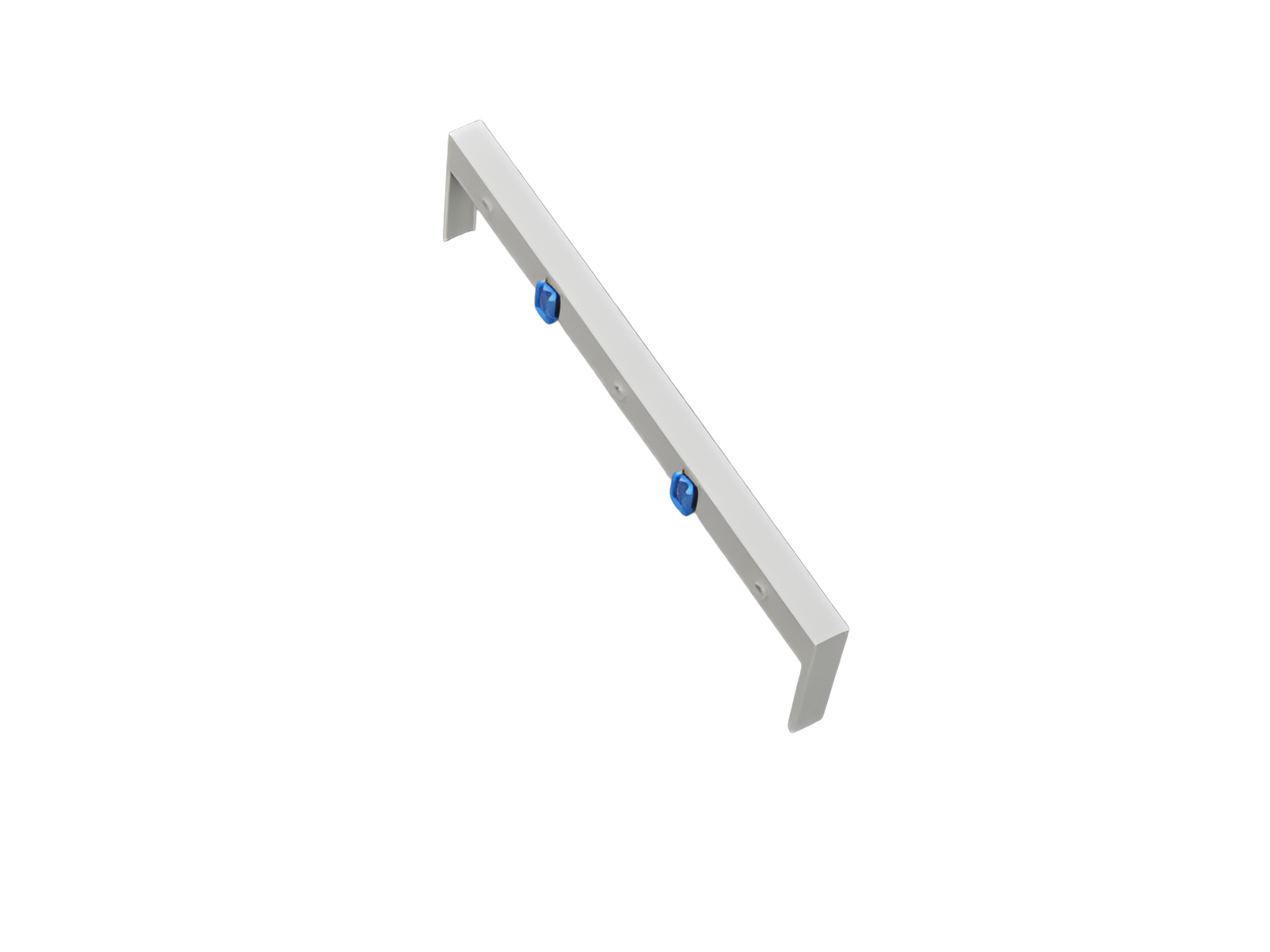

Seitenmodul für Sammelschienenadapter (32912)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32912000

Seitenmodul für Sammelschienenadapter

beidseitig ansteckbar

9 x 160

für 32590, 32591

System

30Compact 3P

Produktgruppe 05
Untergruppe 57
VE 10
EAN 4021267329129
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Zulassungen

Standards

IEC 61439-1:2020

Approbationen

for UL feeder circuits >250V

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
for UL feeder circuits >250V
Mechanische Werte
B x H x T: 9 x 160 x 56
Gewicht: 2,0 kg/100

Anwendungshinweise

Kurzschlussfestigkeit: entfällt, da das Produkt keine stromführenden Teile beinhaltet oder trägt bzw. im Kurzschlussfall nicht beansprucht wird
for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Verwendung

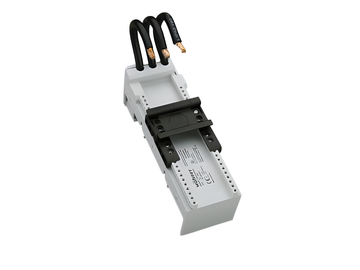

32591000
EQUES®30Compact
Sammelschienenadapter 63 A
1 verschiebbare Tragschiene
54 x 160, mit Leitungen AWG 8 (10 mm²)
für Sammelschienen: 12 x 5, 10
Mehr

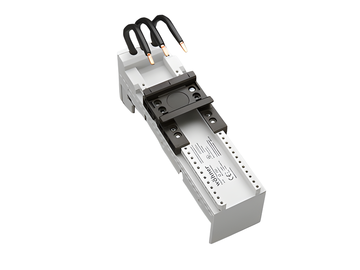

32590000
EQUES®30Compact
Sammelschienenadapter 32 A
1 verschiebbare Tragschiene
45 x 160, mit Leitungen AWG 10 (6 mm²)
für Sammelschienen: 12 x 5, 10
Mehr
