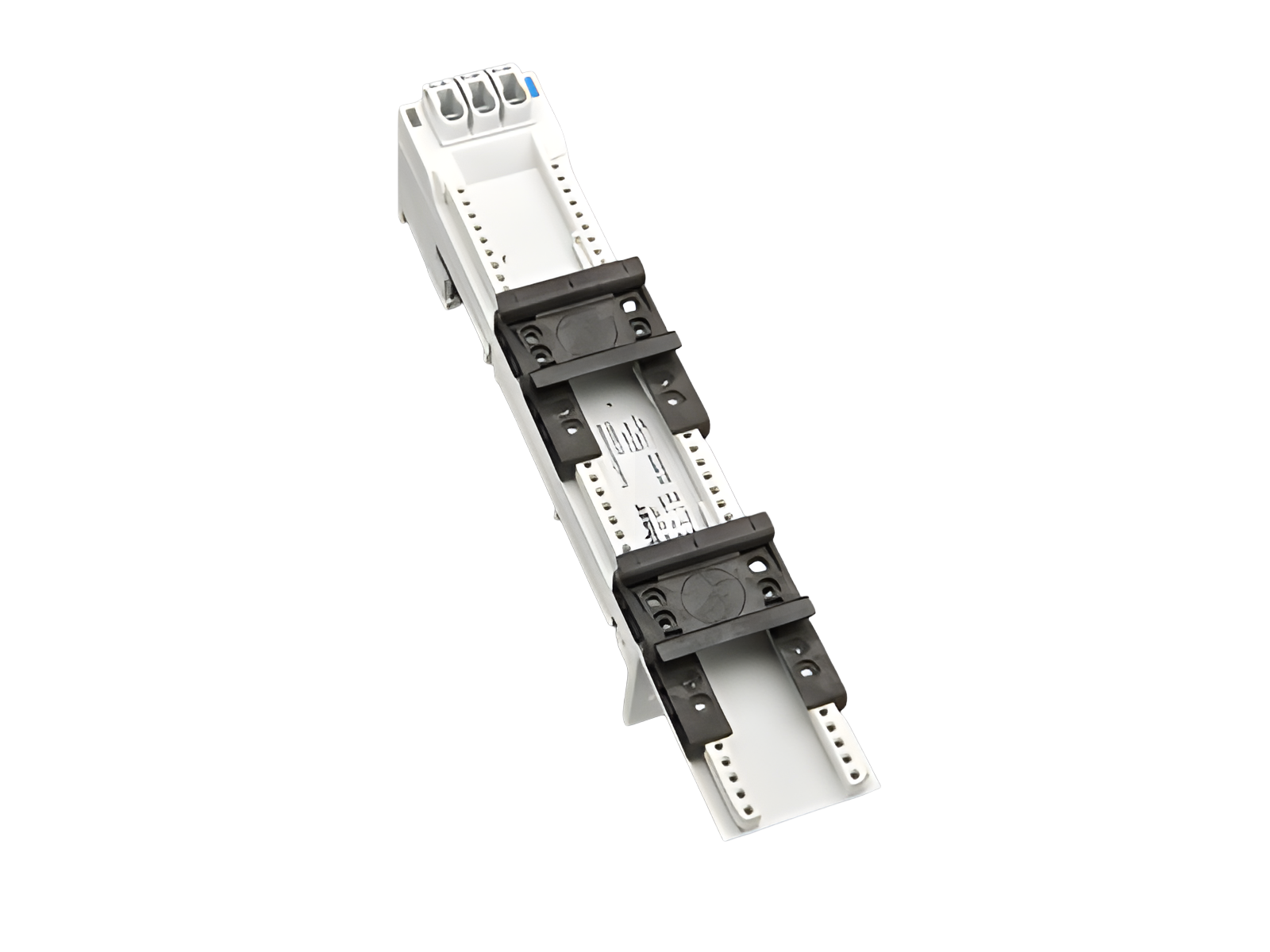

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32487 000
EQUES 60Classic
Sammelschienenadapter 32 A
3-polig
2 verschiebbare Tragschienen
45 x 260, ohne Leitungen, mit Federzugklemmen 1,5 - 6 mm² von vorne
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
Produktvorteile
Freie Phasenwahl.
Rastmechanismus beim Aufschieben auf die Sammelschiene.
| Produktgruppe | 05 |
| Untergruppe | 21 |
| VE | 4 |
| EAN | 4021267324872 |
| ECLASS 14.0 | 27370304 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
| ETIM 10.0 | EC001531 |
Standards
IEC 61439-1:2020
EAC Typ: EQ
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 32 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1,6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 2,5 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 800 V |
| min. zul. Betriebstemperatur | -40°C |
| Mechanische Werte | |
| B x H x T: | 45 x 260 x 63 |
| Gewicht: | 35,5 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Werkstoffeigenschaften | |
| halogenfrei: | Nein |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 12 mm vorhanden sein. | |
|
die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Motorschutzschalter wird durch den Motorschutzschalter bestimmt |
|
