for UL feeder circuits >250V

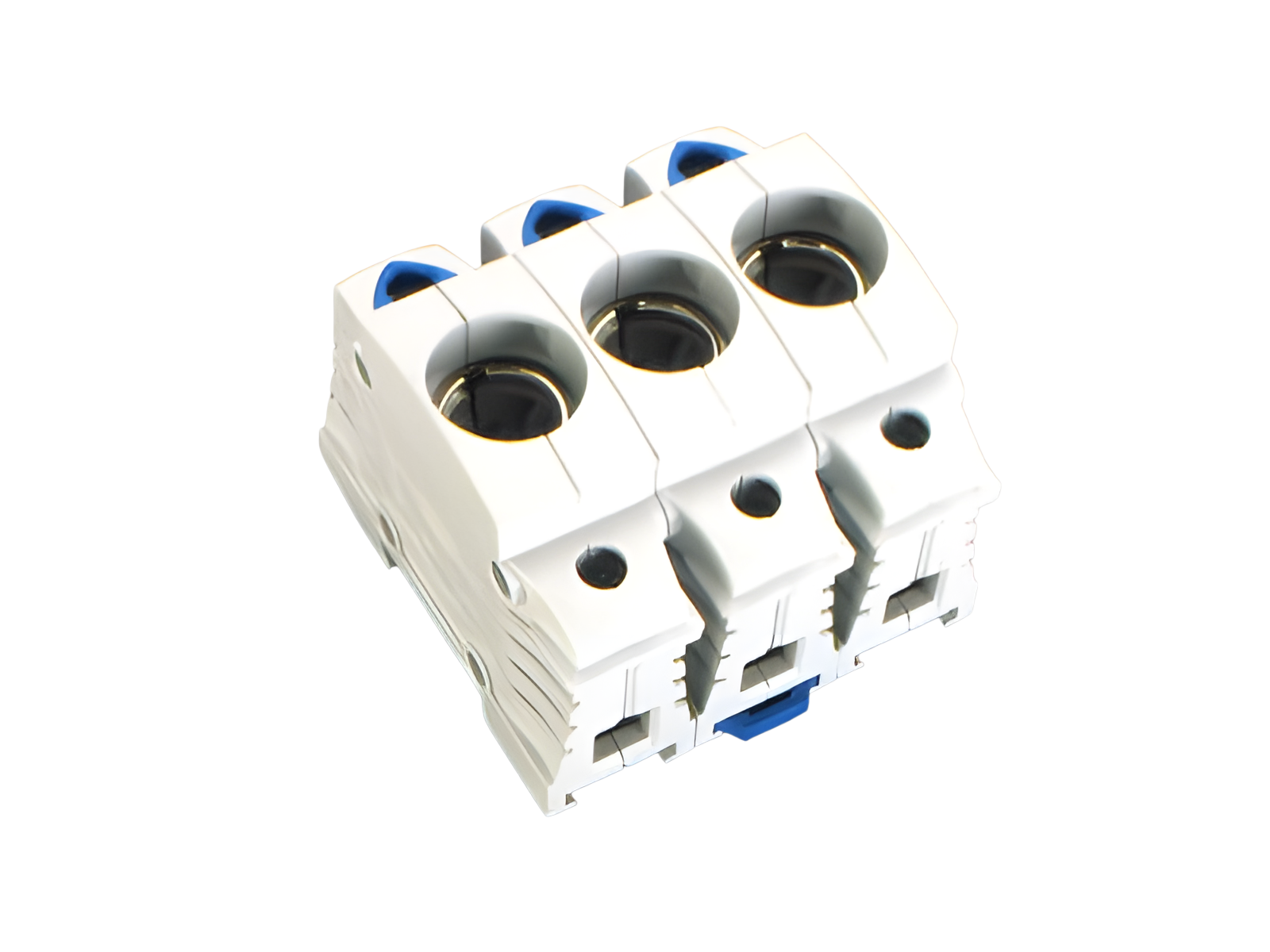

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 31293 000
TRITON®Panel
D0-Einbau-Sicherungssockel
Baugröße D02 / E 18
E 18 / 63 A / 3P
berührungsgeschützt nach DGUV V3
für DIN Tragschiene
System
Panel
Produktvorteile
großer Klemmbereich Aufnahme für Bezeichnungsschild
| Produktgruppe | 02 |
| Untergruppe | 18 |
| VE | 3 |
| EAN | 4021267312930 |
| ECLASS 6.1 | 27142120 |
| ECLASS 7.1 | 27142120 |
| ETIM 4.0 | EC001644 |
| ETIM 5.0 | EC001644 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Approbationen
CCC , DNV GL
Typnummer: 1813
| für Sicherungseinsätze Baugröße: | D0 |
| Sicherungen nach Standard: | IEC / HD 60269-3 |
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 63 A |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsspannung (IEC) DC: | 250 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
| Kurzschlussstromfestigkeit bei Schutz durch Sicherungen: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 7,7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 12,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 440 V |
| max. zulässige Spannung (IEC) DC: | 262 V |
Die auf dem Produkt gekennzeichnete Einspeiserichtung ist zwingend einzuhalten. |
| Mechanische Werte | |
| B x H x T: | 81 x 80 x 55 |
| Gewicht: | 41,4 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für DIN Tragschiene |
| Klemmstellen | |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 35 mm² |
| Nicht geeignet für Aluminiumleiter ! | |
|
Rahmenklemme : |
|
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 5,5 W |
01228
000A
Anschlussklemme, frontaler Anschluss
25 - 95 mm²
für: 31056
Mehr
31012
000A
Kammschiene 3-polig, Steg, Teilung 27 mm
80 A, 1 m lang
16 mm²
Mehr
31026
000A
Kammschiene 3-polig, Gabel, Teilung 27 mm
80 A, 1 m lang
16 mm²
Mehr
31029
000A
Anschlussklemme, seitlicher Anschluss
6 - 50 mm²
für: 31012, 31310, 31312
Mehr
31056
000A
Kammschiene 3-polig, Steg, Teilung 27 mm
130 A, 1 m lang
35 mm²
Mehr
31085
000A
Anschlussklemme, frontaler Anschluss
6 - 50 mm²
für: 31012, 31310, 31312
Mehr
31086
000
Bezeichnungsschildträger
für Triton, ansteckbar
Mehr
