for UL feeder circuits >250V
Art.-Nr.: 32984000

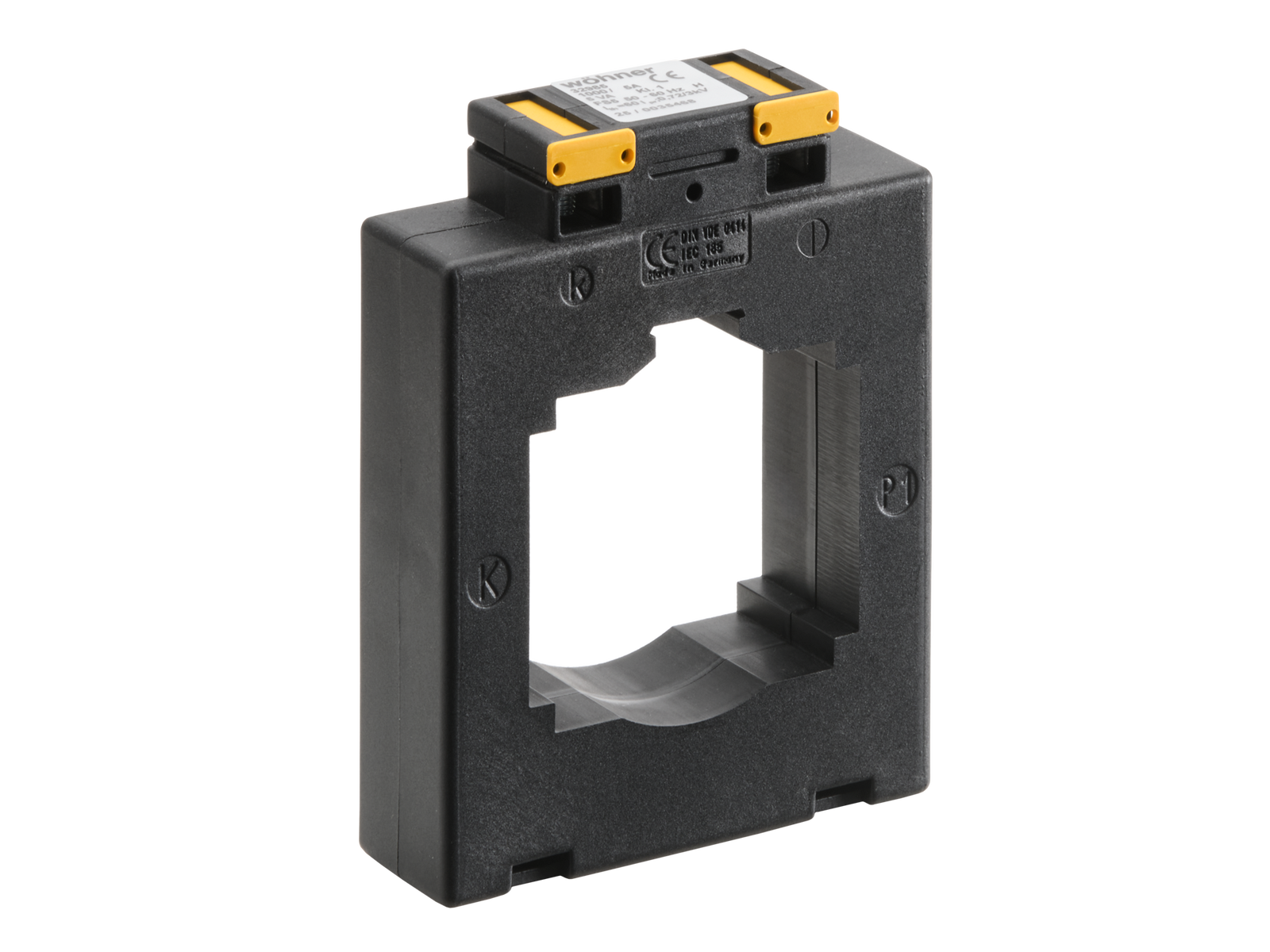

Stromwandler 800 A / 5 A
5 VA / Klasse 1
System
185Power
Produktgruppe | 23 |
Untergruppe | 05 |
VE | 1 |
EAN | 4021267329846 |
ECLASS 6.1 | 27210902 |
ECLASS 7.1 | 27210902 |
ETIM 4.0 | EC002048 |
ETIM 5.0 | EC002048 |
Standards
IEC 61869-1:2007
IEC 61869-2:2012
CCC Zulassung: nicht zertifizierungspflichtig
Baugröße: | CT4 |
Angaben IEC | |
Standards | |
IEC 61869-1:2007 IEC 61869-2:2012 |
Elektrische Werte IEC | |
prim. Bemessungsstrom In: | 800 A |
sek. Bemessungsstrom : | 5 A |
sek. Bemessungsscheinleistung: | 5 VA |
Genauigkeitsklasse (Strom): | 1 |
max. Betriebsspannung Um: | 720 V |
therm. Kurzzeitstrom Ith: | 48 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1,6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 2,5 W.)
Mechanische Werte | |
B x H x T: | 96 x 121 x 30 |
Gewicht: | 14,0 kg/100 |
plombierbar: | nein |
Klemmstellen | |
Flachstecker | |
6,3 x 0,8 (DIN 46244-A) | |
