for UL feeder circuits >250V

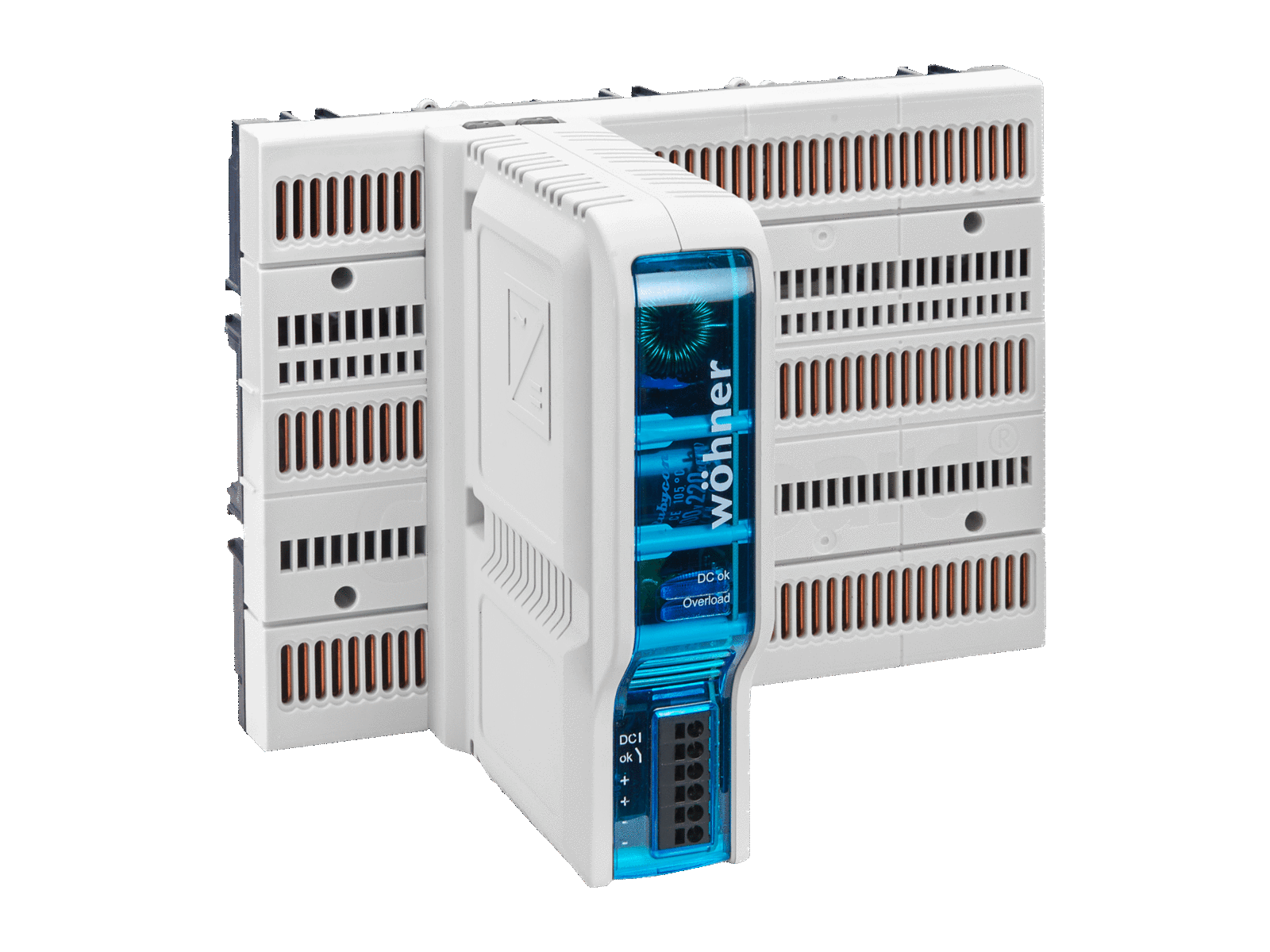

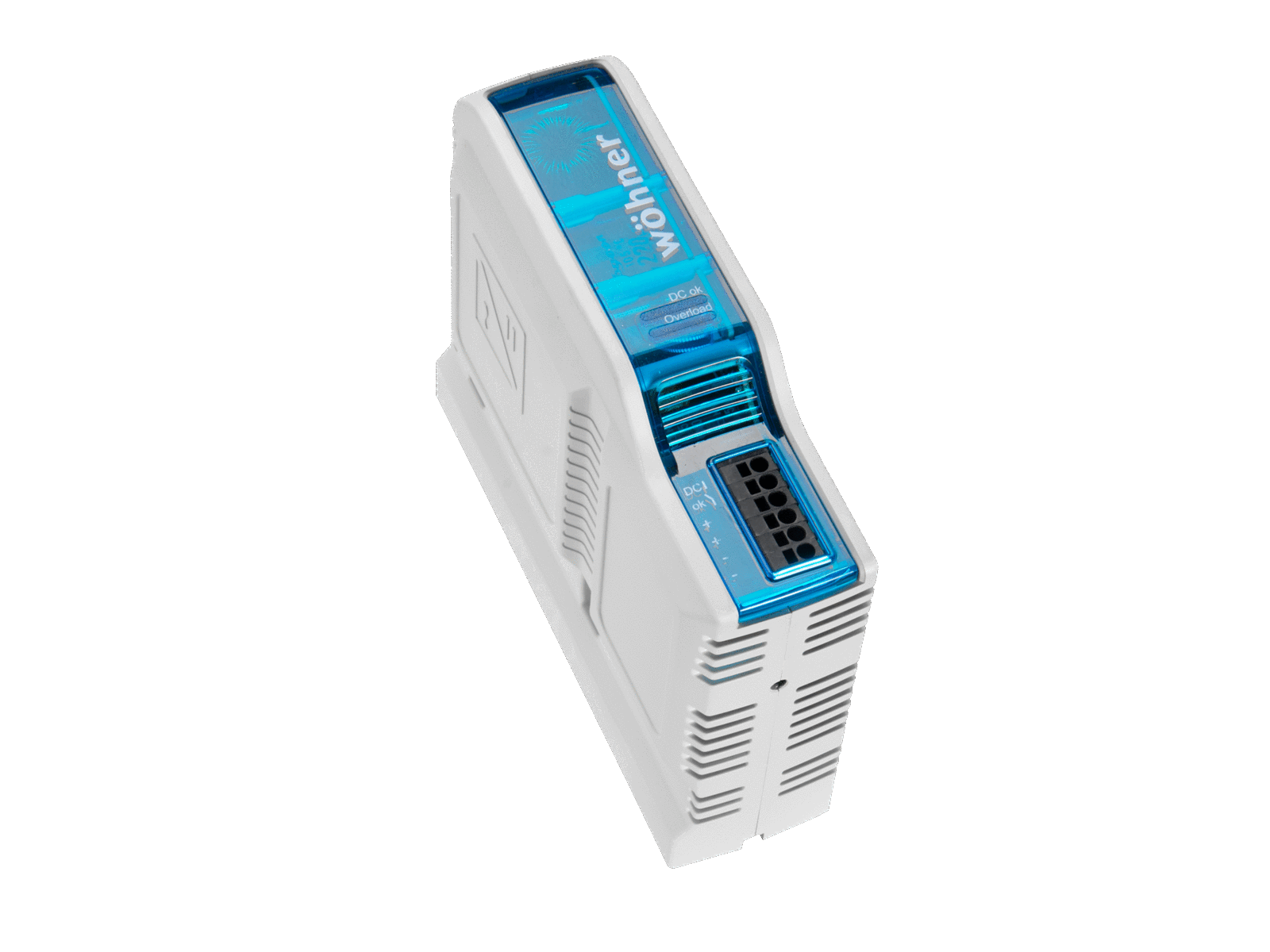

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 36200 000A
BROOME10 CrossBoard
Netzteil 10 A
400 V AC / 24 V DC, mit Push-in-Klemmen
mit CrossLink-Schnittstelle
System
CrossBoard 125A / 250A, CrossBoard 800 A
Produktvorteile
Direktkontaktierung auf CrossBoard®
Wirkungsgrad von 95% ermöglicht Baubreite von 45 mm
Selbstschutz im Kurzschlussfall mit intelligentem Neustart
Entfall der Vorsicherung
Überspannungskategorie III
| Produktgruppe | 21 |
| Untergruppe | 40 |
| VE | 1 |
| EAN | 4021267362003 |
| ECLASS 14.0 | 27142325 |
| ETIM 5.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 10.0 | EC002540 |
Standards
IEC 61010-1:2010
IEC 61010-2-201:2013
UL 61010-1
UL 61010-2-201
Approbationen
IEC (CB) , UL
for UL feeder circuits >250V
Typnummer: BROOME10
EAC Typ: PS
UL file: E497002, UL category (for USA): NMTR. https://www.ul.com
UL file: E497002, UL category (for Canada): NMTR7. https://www.ul.com
| Angaben IEC | |
| Standards | |
|
IEC 61010-1:2010 IEC 61010-2-201:2013 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 480 V |
| min. Betriebsspannung AC: | 380 V |
| Ausgangsspannung DC: | 24 V |
| Ausgangsstrom: | 10 A |
| Spannungsregelung: | Nein |
| typ. Überbrückungszeit (400 V): | 20 ms |
| typ. Überbrückungszeit (480 V): | 20 ms |
| Trennung Eingang / Ausgang: | SELV / PELV |
| Überspannungsschutz: | 32 V |
| paralleler Betrieb möglich: | Ja |
| Betrieb in Reihe möglich: | Ja |
| Bemessungsfrequenz (IEC): | 50 / 60 Hz |
| Bemessungsisolationsspannung Ui AC: | 500 V |
| Bemessungsstossspannung Uimp: | 4 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 8,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 12,8 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| min. zul. Betriebstemperatur | -25°C |
| max. zul. Betriebstemperatur | 70°C |
| min. zul. Temp. für Transp. und Lagerung | -25°C |
| max. zul. Temp. für Transp. und Lagerung | 70°C |
| Spannungsabgriff 2-polig von L1 + L2 |
| Angaben UL | |
| Standards | |
|
UL 61010-1
UL 61010-2-201 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsspannung (UL) AC: | 480 V |
| min. Betriebsspannung AC: | 380 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Mechanische Werte | |
| B x H x T: | 45 x 160 x 130 |
| Gewicht: | 71,8 kg/100 |
| Poligkeit: | 2-polig |
| Schutzart: | IP30 |
| Einbaulage für vertikales Sammelschienensystem: | Ja |
| Einbaulage für horizontales Sammelschienensystem: | Nein |
| Klemmstellen | |
| Push-in Anschluss | |
| AWG14 (2,5 mm²) | |
| Antrieb: | 0,5x3 |
| Abisolierung: | 10 mm |
| Querschnitt min.: | 0,2 mm² |
| Querschnitt max.: | 2,5 mm² |
| Querschnitt min. UL: | AWG 24 |
| Querschnitt max. UL: | AWG14 |
|
f+AE max. 1,5 mm² |
|
| Werkstoffeigenschaften | |
| halogenfrei: | Ja |
| for UL feeder circuits >250V |
