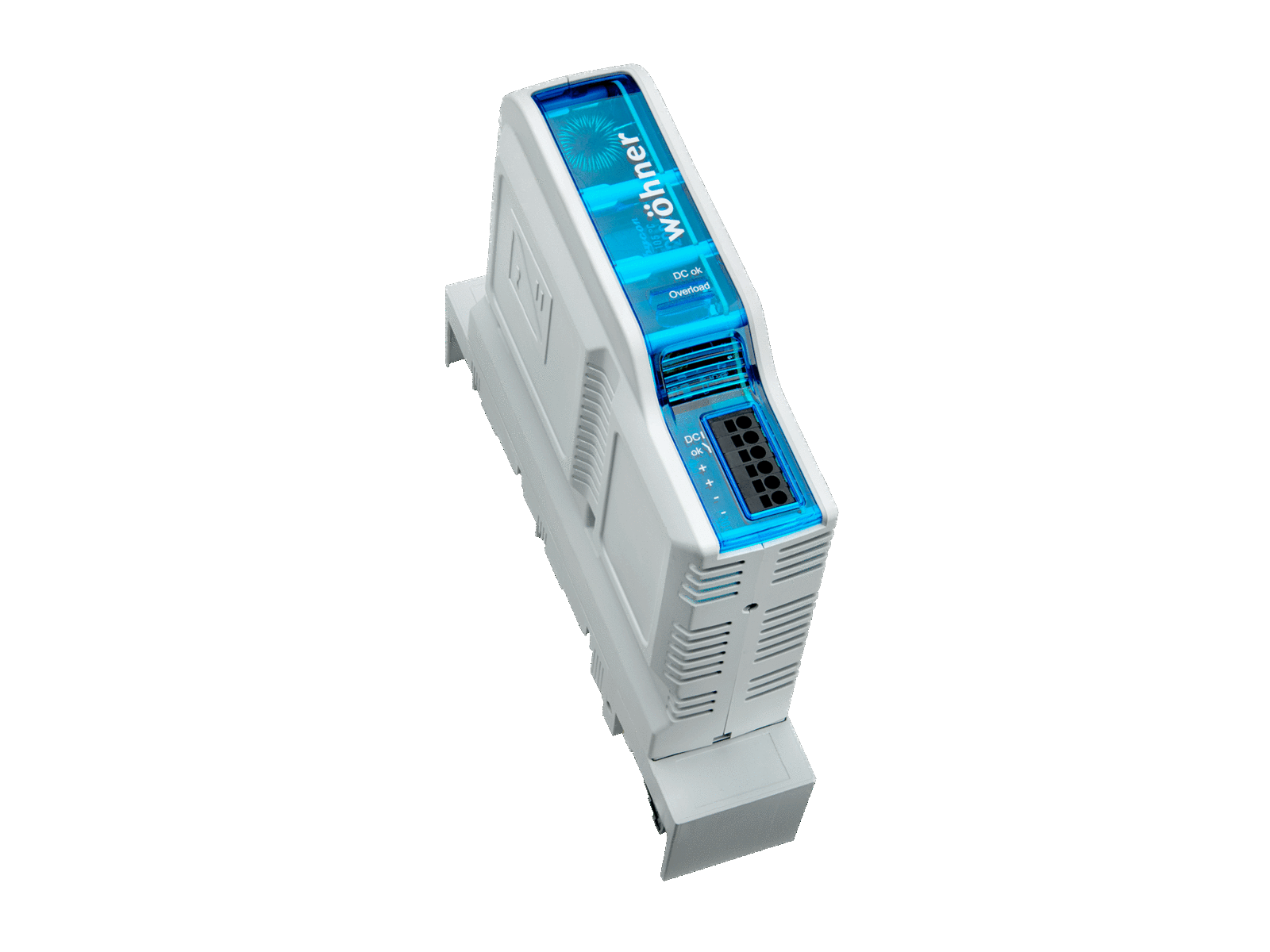

Netzteil 10 A (36201000A)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 36201 000A

BROOME10 30Compact

Netzteil 10 A

400 V AC / 24 V DC, mit Push-in-Klemmen

für Sammelschienen 12 x 5, 10

System

30Compact 3P

Produktvorteile

Wirkungsgrad von 95% ermöglicht Baubreite von 45 mm
Selbstschutz im Kurzschlussfall mit intelligentem Neustart
Entfall der Vorsicherung
Überspannungskategorie III

Produktgruppe 21
Untergruppe 41
VE 1
EAN 4021267362010
ECLASS 14.0 27142325
ETIM 5.0 EC002540
ETIM 8.0 EC002540
ETIM 10.0 EC002540

Zulassungen

Standards

IEC 61010-1:2010
IEC 61010-2-201:2013

UL 61010-1

UL 61010-2-201

Approbationen

IEC (CB) , UL

for UL feeder circuits >250V

Typnummer: BROOME10

EAC Typ: PS

UL file: E497002, UL category (for USA): NMTR. https://www.ul.com

UL file: E497002, UL category (for Canada): NMTR7. https://www.ul.com

Technische Daten

Angaben IEC
Standards
IEC 61010-1:2010
IEC 61010-2-201:2013
Elektrische Werte IEC
Bemessungsspannung (IEC) AC: 480 V
min. Betriebsspannung AC: 380 V
Ausgangsspannung DC: 24 V
Ausgangsstrom: 10 A
Spannungsregelung: Nein
typ. Überbrückungszeit (400 V): 20 ms
typ. Überbrückungszeit (480 V): 20 ms
Trennung Eingang / Ausgang: SELV / PELV
Überspannungsschutz: 32 V
paralleler Betrieb möglich: Ja
Betrieb in Reihe möglich: Ja
Bemessungsfrequenz (IEC): 50 / 60 Hz
Bemessungsisolationsspannung Ui AC: 500 V
Bemessungsstossspannung Uimp: 4 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 8,4 W.

(Bei voller Belastung beträgt die Leistungsabgabe 13,2 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
min. zul. Betriebstemperatur -25°C
max. zul. Betriebstemperatur 70°C
min. zul. Temp. für Transp. und Lagerung -25°C
max. zul. Temp. für Transp. und Lagerung 70°C
Elektrische Werte:
Ausgangsspannung: DC 24 V

Spannungsregelung: nein

Ausgangsstrom: 10 A


Eingangsspannung: AC: 380 V - 480 V ( -10% / +15%)
Spannungsabgriff 2-polig via L1/L2

Netzfrequenz: 50/60 Hz (-6% / +6%)

Eingangsstrom AC: 0,77 A / 0,62 A (bei 400 V / 480 V)


Leistungsfaktor: 0,70 / 0,73 (bei 400 V / 480 V)


Ergänzende elektrische Werte:
Einschaltstrom am Eingang: 1,5 Apk / 1,5 Apk (bei 400 V / 480 V)

Wirkungsgrad: 94,9 % / 94,8 % (bei 400 V / 480 V)

Verlustleistung: 12,8 W / 13,2 W (bei 400 V / 480 V)

Überbrückungszeit: 20 ms / 20 ms (bei 400 V / 480 V)

Temperaturbereich: - 25 °C bis + 70 °C

Bemessungsstossspannung Uimp: 6 kV




Verlustleistung:
Bei einer praxisüblichen Belastung von 80% des Bemessungsstromes ergibt sich eine
Leistungsabgabe von 10 W.
(Bei Betrieb mit dem Bemessungsstrom beträgt die Leistungsabgabe 12,8 W.)


Weitere technische Angaben:

Max. Einschaltstrom am Eingang: 1,5 A

Restwelligkeit: 50 mVpp

Überbrückungszeit (typ.): 20 ms

Trennung Eingang/Ausgang: SELV/PELV

Überspannungsschutz am Ausgang: max. 32 Vdc


Parallelschaltung zur Leistungserhöhung:
bis max. 30 A (ohne zusätzliche Absicherung)
ab 30 A muss pro Ausgang mit 16 A abgesichert werden

Serienschaltung zur Spannungserhöhung:
bis 72 Vdc (Achtung: Ab 60 V dc kein SELV)
Angaben UL
Standards
UL 61010-1
UL 61010-2-201
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsspannung (UL) AC: 480 V
min. Betriebsspannung AC: 380 V
Bemessungsfrequenz (UL): 50 / 60 Hz
Mechanische Werte
B x H x T: 45 x 160 x 172
Gewicht: 71,8 kg/100
Poligkeit: 2-polig
für Sammelschienen: 12 x 5, 10
Schutzart: IP30
Einbaulage für vertikales Sammelschienensystem: Ja
Einbaulage für horizontales Sammelschienensystem: Nein
Klemmstellen
Push-in Anschluss
AWG14 (2,5 mm²)
Antrieb: 0,5x3
Abisolierung: 10 mm
Querschnitt min.: 0,2 mm²
Querschnitt max.: 2,5 mm²

Querschnitt min. UL: AWG 24
Querschnitt max. UL: AWG14


Push-in-Klemme:
IEC:
bis max. 2,5 mm² re, f
bis max. 1,5 mm² f+AE

UL:
AWG 24 - AWG 12
Werkstoffeigenschaften
halogenfrei: Ja

Anwendungshinweise

for UL feeder circuits >250V
