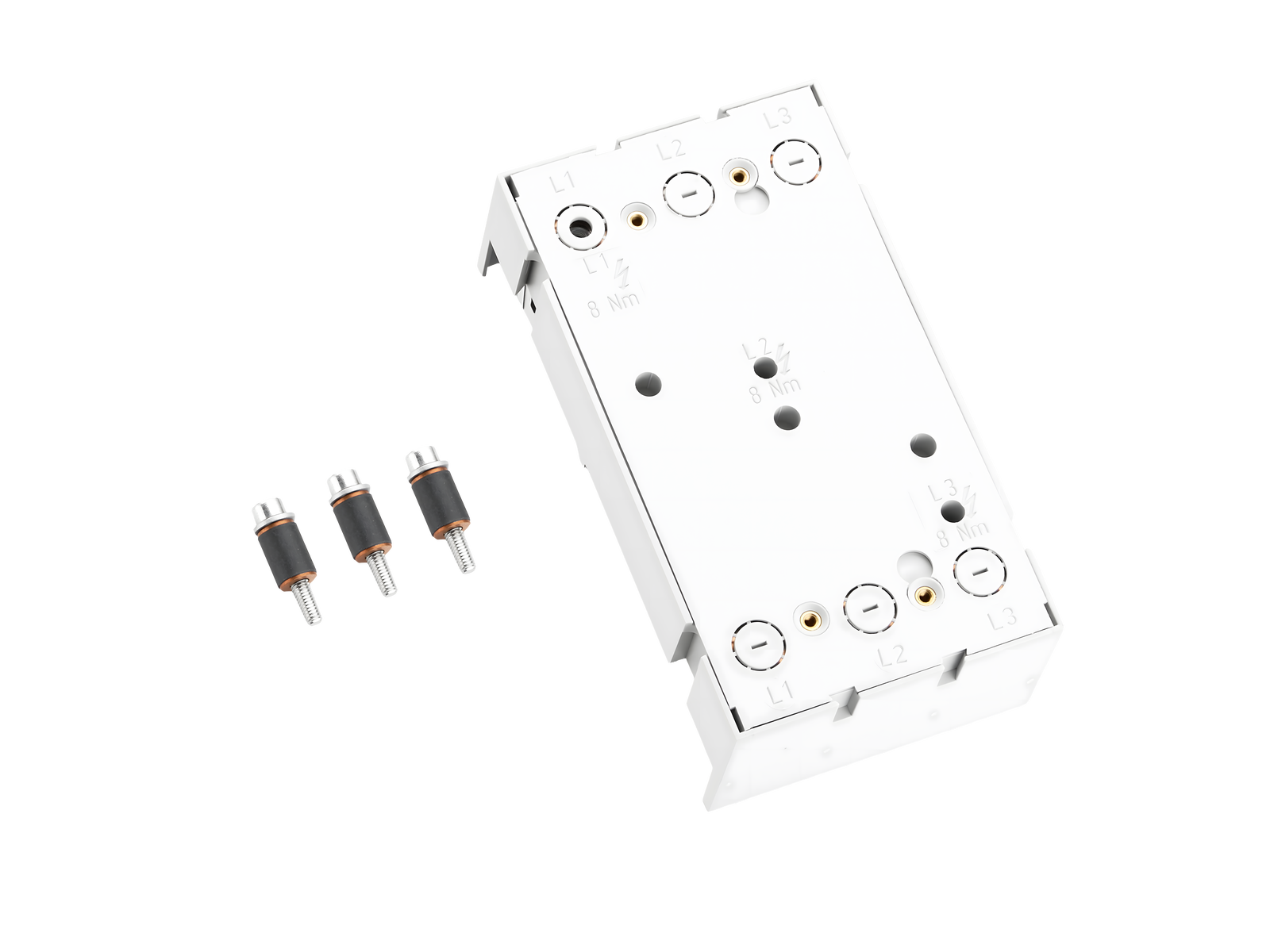

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32023 000A
EQUES®60Classic
Sammelschienenadapter 250 A, 3-polig
105 x 190
Verbindung zum System oben oder unten
für ABB Tmax XT4, Allen-Bradley 140G-J
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
der Leistungsschalter muss mit Rahmenklemmen ausgestattet sein
System
60Classic
| Produktgruppe | 05 |
| Untergruppe | 36 |
| VE | 1 |
| EAN | 4021267320232 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL
for UL feeder circuits >250V
Typnummer: 60250.1-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 250 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 26,1 W.
(Bei voller Belastung beträgt die Leistungsabgabe 40,8 W.)
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 250 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR protected max.: | 65 kA |
| SCCR: |
25 kA with XT4, 140G-J / 600 V AC
65 kA with XT4, 140G-J / 480 V AC 50 kA with XT4, 140G-J / 600 V AC, max. busbar support distance 400 mm |
| Mechanische Werte | |
| B x H x T: | 105 x 190 x 35 |
| Gewicht: | 122,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
| Zum Abnehmen vom Sammelschienensystem muss oberhalb des Artikels ein Freiraum vom mind. 10 mm vorhanden sein. | |
|
die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt |
|
| for UL feeder circuits >250V |
