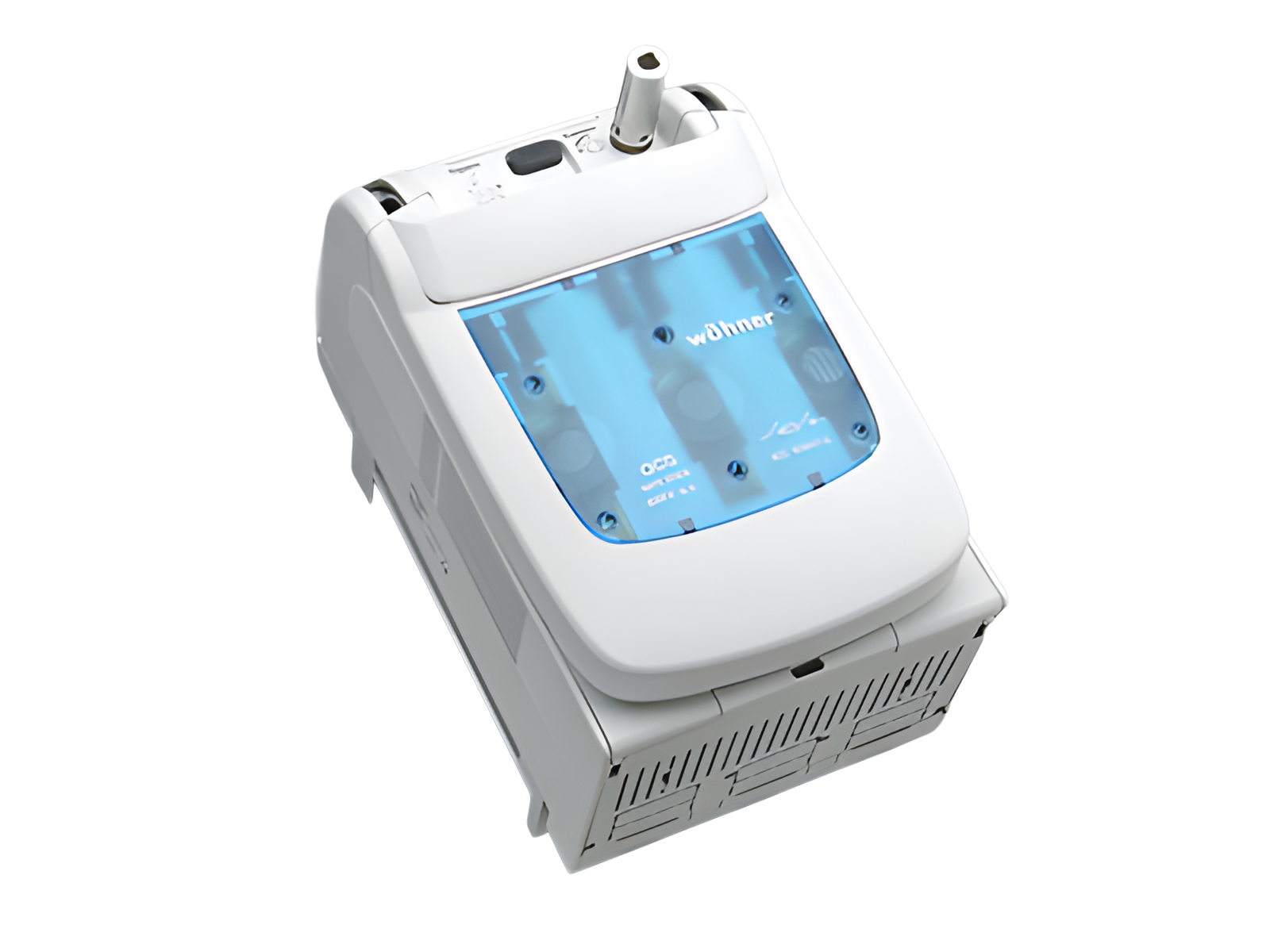

Lasttrennschalter mit Sicherungen, 3-polig (33513)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33513 000

QUADRON®60Classic Speed

Lasttrennschalter mit Sicherungen, 3-polig

Baugröße NH 1

Schraube M10, Anschluss unten, für Türkupplungsdrehgriff (frontal)

Größe 1

mit Doppelunterbrechung

bedienerunabhängiges Schalten (Sprungschaltwerk)

für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen

System

60Classic

Produktvorteile

Mit Sprungschaltwerk für häufiges Schalten nach der Gebrauchskategorie "A"
FLAG-Indikator zeigt die Schaltstellung
Gefahrloser und werkzeugloser Sicherungswechsel durch doppelt unterbrechende Hauptkontakte
Zusätzlich sichtbare Trennstrecke durch Entnahmen des Deckels incl. Sicherungen
Als Netztrenneinrichtung nach IEC / EN 60204-1 (Hauptschalter) einsetzbar
In Kombination mit dem Türkupplungsdrehgriff rot-gelb auch als Not-Ausschalter

Adaptertechnik der CrossLink® Technology
Einfaches und sicheres Aufrasten und Kontaktieren
Sammelschienenträger für Flachschienen überbaubar

Schalter 90°links/rechts liegend einbaubar, bei immer gleicher Schaltgrifflage

Produktgruppe 15
Untergruppe 23
VE 1
EAN 4021267335137
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

Approbationen

IEC (CB) , VDE , DNV GL

Typnummer: QCS-NH1

Technische Daten

für Sicherungseinsätze Baugröße: NH 1
Sicherungen nach Standard: IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung: 23 W
Anforderung an Kontaktstücke: Sicherungseinsätze mit versilberten Kontaktstücken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten
Angaben IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Elektrische Werte IEC
Bemessungsstrom (IEC): 250 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 8 kV
Gebrauchskategorie AC (IEC 60947-3): AC-23B (690V, 250A)
AC-23A (500V, 250A)
AC-22A (690V, 250A)

AC20B (800 V)
Verschmutzungsgrad 3 sichtbarer Hinweis notwendig: nicht unter Last schalten
Gebrauchskategorie DC (IEC 60947-3): DC20B (800 V)
Verschmutzungsgrad 3 sichtbarer Hinweis notwendig: nicht unter Last schalten
Bed. Kurzschlussstrom mit Sicherungen (AC): 50 kA / 690V
ermittelt mit Sicherungen der Betriebsklasse: gG

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 52,5 W.

(Bei voller Belastung beträgt die Leistungsabgabe 82,0 W.)

Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen.
Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500/EN60 439-1, Tabelle 1 zu beachten
Systemkomponente: frontseitig Schutzart IP20 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig; Berührungsschutz nach DIN EN 50274

Adaptermodul: frontseitig Schutzart IP20 nach DIN EN 60529 (fingersicher)
Mechanische Werte
B x H x T: 184 x 286 x 192
Gewicht: 555,0 kg/100
Poligkeit: 3-polig
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen

Sammelschienenverbindung: fremdgefederte Kontaktierung, komfortabler Rastmechanismus, einfaches Umstellen der Kombifüße von 5 auf 10 mm dicke Sammelschienen.

Bei der Montage vom QCS ist links und rechts ein Sammelschienenträger anzubringen, siehe Montageanleitung.

Klemmstellen
Schraubanschluss
M10
Antrieb: SW16
Md min.: 30,0 Nm
Md max.: 35,0 Nm

Anwendungshinweise

zul. Verlustleistung der verwendeten Sicherung: 23 W
Anforderung an Kontaktstücke: Sicherungseinsätze mit versilberten Kontaktstücken empfohlen
bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

Anschlusszub.

33145 000
Prismenklemme, doppelstöckig für Cu-Leiter
2x 35 - 70 mm²
für: QCB-NH1, QCS-NH1, QCS-320
Mehr

33163 000
Schellenanschluss für Cu-Leiter
70 - 150 mm²
für: QCB-NH2, LTS-F 400, LTS 630
Mehr

33166 000
Prismenklemme einfach für Cu-Leiter
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
für: QCB-NH1, QCS-NH1, QCS-320
Mehr

33909 000
Rahmenklemme für Cu-Leiter
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
für: QCB-NH1, QCS-NH1, QCS-320
Mehr

Abdeckungen

33142 000
Abdeckung für Kabelschuhe, oben / unten ansteckbar
für: QCB-NH1, QCS-NH1, QCS-320
Mehr

sonstiges Zubehör

33908 000
Meldeschalter zur Überwachung der Schaltstellung
Wechsler 250 V AC / 5 A, 30V DC / 4 A
für: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mehr

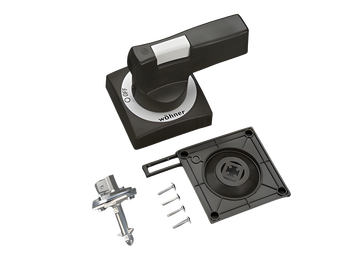

33910 000
Türkupplungsdrehantrieb
schwarz, mit Griff
Türverriegelung aktivierbar, für Bügelschlösser
für: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mehr

33911 000
Türkupplungsdrehantrieb
rot-gelb, mit Griff
Türverriegelung aktivierbar, für Bügelschlösser
für: QCS-NH00, QCS-NH1, QCS-160, QCS-320
Mehr

33912 000
Verlängerungsachse 290 mm lang
für: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mehr

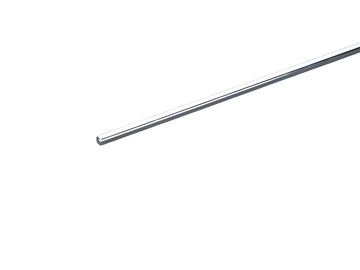

33913 000
Verlängerungsachse 490 mm lang
für: QCS-NH00, QCS-NH1, QCS-160, QCS-320, CP-PV
Mehr
