Art.-Nr.: 01147000
CRITO®60Classic

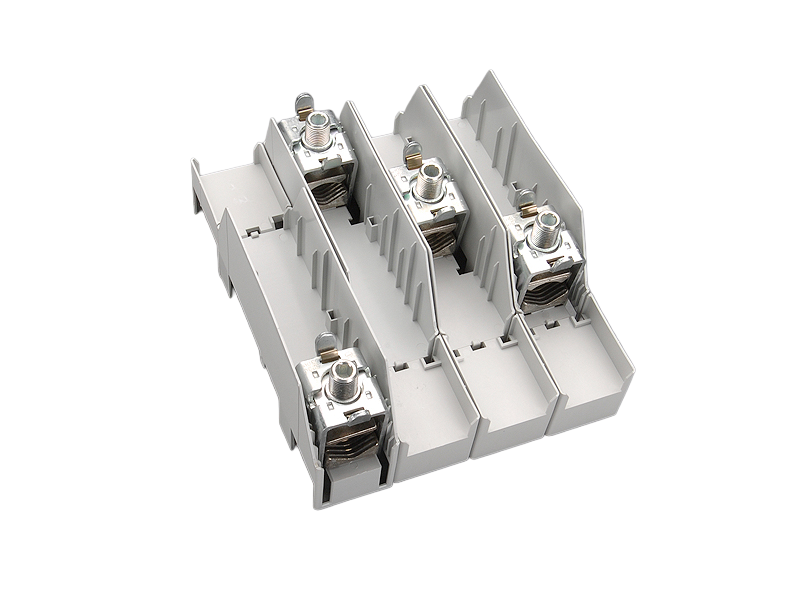

Anschlussset, 4-polig, ohne Abdeckung
95 - 300 mm², AWG 3/0 - 600 MCM
für Sammelschienen 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
| Produktgruppe | 07 |
| Untergruppe | 51 |
| VE | 1 |
| EAN | 4021267011475 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbationen
UL , DNV GL
for UL feeder circuits >250V
Typnummer: M300-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 500 A |
| Bemessungsspannung (IEC) AC: | 800 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 50.3 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit (IEC) max.: | 560 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 420 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| für Leitungen UL: | Cu 75°C |
| SCCR unprotected max.: | 22 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 200 kA |
| SCCR: |
35 kA with any DIVQ/7 circuit breaker 400 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC 100 kA with JDDZ fuse Class L 1200 A / 600 V AC 200 kA with fuse JDDZ Class J 600 A / 600 V AC 65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC |
| Mechanische Werte | |
| B x H x T: | 204 x 244 x 115 |
| Gewicht: | 210,0 kg/100 |
| Poligkeit: | 4-polig |
| für Sammelschienen: | 20, 25, 30 x 5, 10 und Profilschienen |
| Klemmstellen | |
| Schraub-Klemmverbindung | |
| Antrieb: | S8 |
| Abisolierung: | 38 mm |
| Querschnitt min.: | 95 mm² |
| Querschnitt max.: | 300 mm² |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
|
Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten |
|
| Drehmoment Alu: | Alu: Md 30 - 36 Nm |
| Querschnitt min. UL: | AWG 3/0 |
| Querschnitt max. UL: | MCM 600 |
| Drehmoment (UL): | 266 lb-in |
| für Leitungen UL: | Cu 75°C |
| Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten |
|
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
| for UL feeder circuits >250V |
