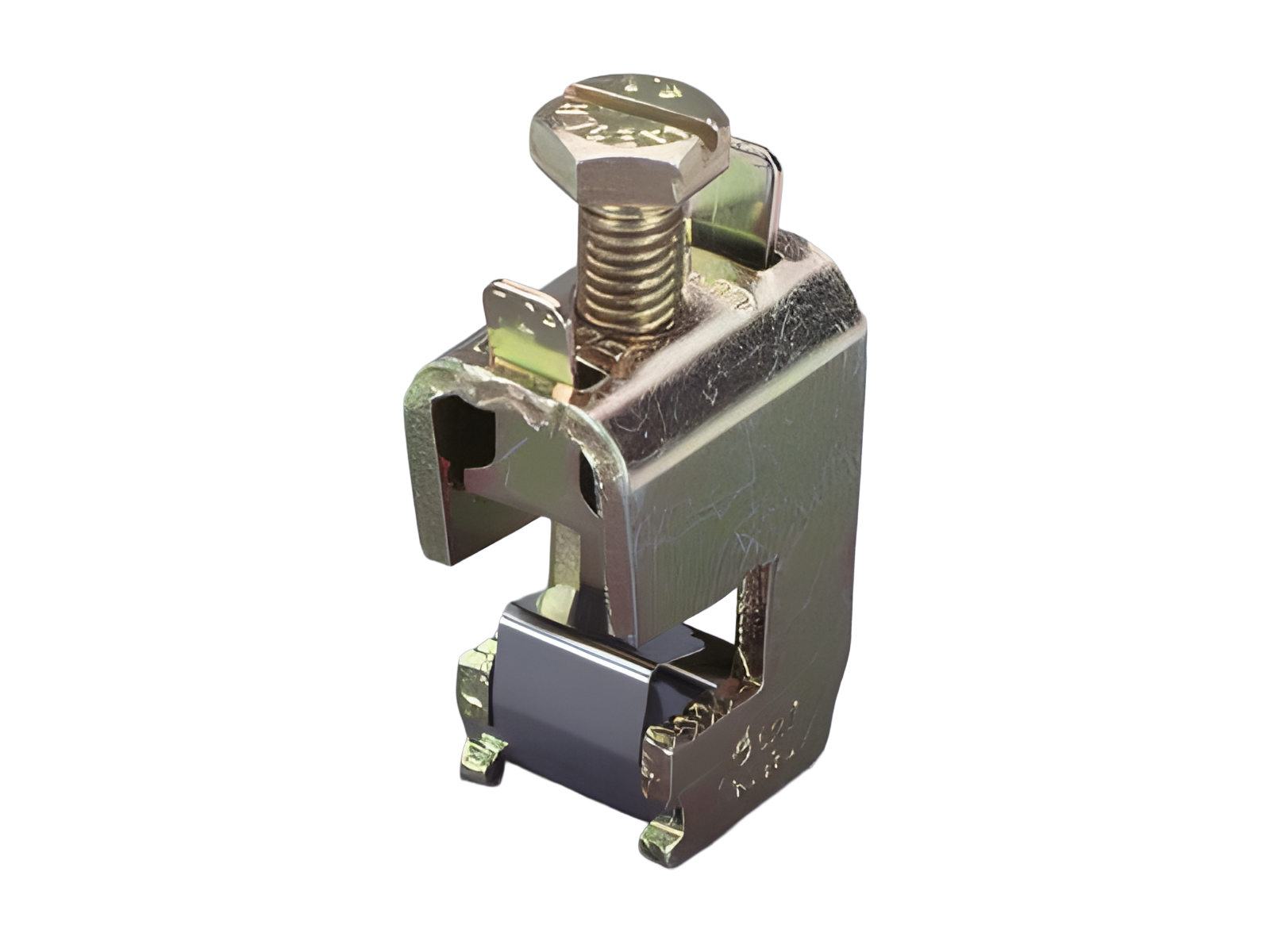

Univ.-Leiteranschluss-Klemme (01292)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 01292000

CRITO®

Univ.-Leiteranschluss-Klemme

16 - 70 mm², AWG 6 - 2/0

für Sammelschienen Flachschienen 10 mm und Profilschienen

System

60Classic, 30Compact 3P, 100Energy, Zentraleinspeisung

Produktvorteile

Klemme mit integrierter Haltefeder, unverlierbarer Klemmschraube und geöffnetem Klemmraum.
Angabe von Nennquerschnitt und Anzugsdrehmoment auf der Klemme vermerkt

Produktgruppe 07
Untergruppe 12
VE 25
EAN 4021267012922
Katalogseite 2020 : 2.2, 3.6
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Zulassungen

Standards

IEC 61439-1:2011
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbationen

CSA , UL , DNV GL , EAC

Typnummer: 527

EAC Typ: TE-U

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2011
IEC 60999-1:1999
IEC 60999-2:2003
Elektrische Werte IEC
Bemessungsstrom (IEC): 175 A
Bemessungsspannung (IEC) AC: 690 V
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt.
Bemessungsstoßstromfestigkeit Ipk max.: 46.7 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) AC: 1000 V
max. zulässige Spannung (IEC) DC: 1500 V
Strombelastbarkeit (IEC) max.: 400 A
Angaben UL
Standards
UL 508
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 175 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz

Die Eignung für feeder circuits (Einhaltung der erforderlichen feeder spacings) wird durch die Einbaubedingungen bestimmt.

Mechanische Werte
B x H x T: 21 x 32 x 42
Gewicht: 7,5 kg/100
für Sammelschienen: Flachschienen 10 mm und Profilschienen
Klemmstellen
Querschnitt min.: 16 mm²
Querschnitt max.: 70 mm²
Klemmraum: 14 x 14
Md min.: 8,0 Nm
Md max.: 12,0 Nm
Nicht geeignet für Aluminiumleiter !


16 - 70 mm² / AWG 4 - AWG 2/0
feindrähtig, direkt geklemmt oder mit Aderendhülse,
Rundleiter mehrdrähtig,
lam. Cu 2x 3 x 9 x 0,8 oder 6 x 9 x 0,8 oder 6 x 13 x 0,5

(feindrähtig mit Aderendhülse eventuell nicht mit maximalen Querschnitt möglich)

Links

Downloads

Zubehör

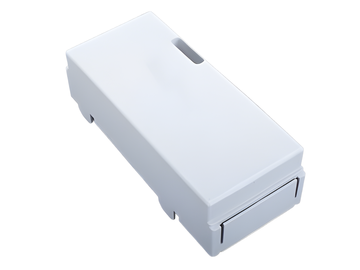

01413000
Abdeckkappe, 3-polig
84 mm breit
84 x 200 x 55
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

01590000
Abdeckkappe, 3-polig
54 mm breit
54 x 200 x 55
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
Mehr

ähnliche Artikel

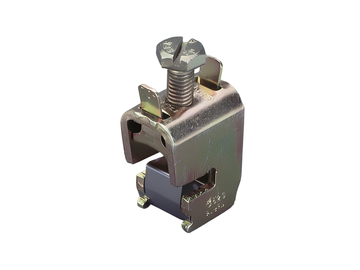

01287000
