Sammelschienenadapter 630 A (32741)

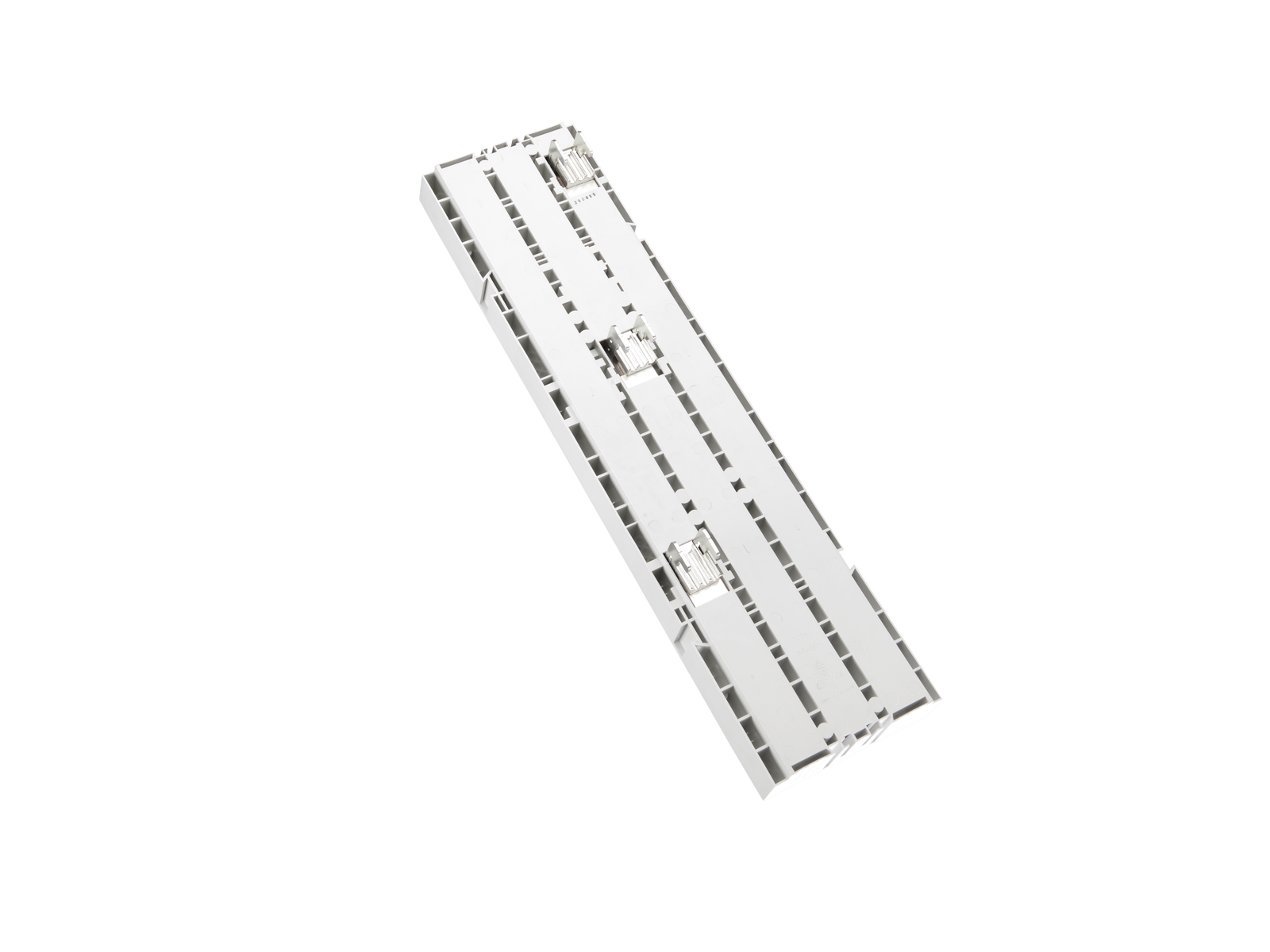

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32741000A

EQUES^®185Power

Sammelschienenadapter 630 A

universelle Ausführung bis 630 A, Phasenteilung 43-46 mm

Verbindung oben, CrossLink®-Klemmkontaktierung

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktvorteile

Schienenträger überbaubar (in Systemen mit und ohne Crosslink®-Berührungsschutzabdeckungen)

Produktgruppe	05
Untergruppe	48

VE	1
EAN	4021267327415

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

for UL feeder circuits >250V

Typnummer: EQ185-A630-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020

Elektrische Werte IEC
Bemessungsstrom (IEC):	630 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsisolationsspannung U_i AC:	1000 V
Bemessungsstossspannung U_imp:	12 kV

Bemessungsstoßstromfestigkeit I_pk max.:	63 kA
Bemessungskurzzeitstromfestigkeit I_cw(1,0 s) max.:	30 kA

folgende notwendige Reduktionen wurden durch Prüfungen ermittelt:
mit Leistungschalter ABB Tmax T5, XT5
mit Leistungschalter Allen-Bradley 140G-K
mit Leistungschalter Eaton NZM3
mit Leistungschalter Schneider Electric NSX630
mit Leistungschalter Schrack MC3
mit Leistungschalter Siemens 3VA14, 3VM64
mit Leistungschalter Siemens 3VA23, 3VA24
mit Leistungschalter Siemens 3VA64

Verlustleistung des Adapters:
bei 500A => 58W
bei 530A => 65W
bei 565A => 73W

Angaben UL
Standards
UL 508

for UL feeder circuits >250V

Elektrische Werte UL
Bemessungsstrom (UL):	630 A
Bemessungsspannung (UL) AC:	1000 V
Bemessungsfrequenz (UL):	50 / 60 Hz
Bemessungsspannung (UL) DC:	1000 V

SCCR unprotected max.:	22 kA
	3 cycles (without OPD) @ 600 V AC

Mechanische Werte
B x H x T:	150 x 585 x 55
Gewicht:	590,0 kg/100
Poligkeit:	3-polig
für Sammelschienen:	30, 40, 60, 80, 100, 120 x 10

Stromwandler in Gerät integrierbar:

Anwendungshinweise

Hinweise	Platz für Stromwandler vorhanden.

Kurzschlussfestigkeit:	die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt

for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

37212000A
Stromwandler 200 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37213000A
Stromwandler 250 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37214000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37215000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37216000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37219000A
Stromwandler 200 A / 5 A

1 VA / Klasse 0,5

bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37220000A
Stromwandler 250 A / 5 A

1 VA / Klasse 0,5

bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37221000A
Stromwandler 400 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37222000A
Stromwandler 500 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37223000A
Stromwandler 600 A / 5 A
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37900000A
Befestigungsclip für Stromwandler / Messwandler
für die Befestigung auf Sammelschienen und in Adaptern 630 A
für Sammelschienen 25-30 x 5 und 12-30 x 10
NEU
Mehr

37232000A
Stromwandler 200 A / 5 A, mit Konformitätserklärung

1 VA / Klasse 0,5

bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37233000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung

1 VA / Klasse 0,5

bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37234000A
Stromwandler 400 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37235000A
Stromwandler 500 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37236000A
Stromwandler 250 A / 5 A, mit Konformitätserklärung

1 VA / Klasse 0,5s

bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37237000A
Stromwandler 400 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37238000A
Stromwandler 500 A / 5 A, mit Konformitätserklärung
2,5 VA / Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
Mehr

37307000A
Meßwandler 600 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37296000A
Meßwandler 200 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37304000A
Meßwandler 250 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37289000A
Meßwandler 200 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37298000A
Meßwandler 400 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37305000A
Meßwandler 400 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37293000A
Meßwandler 600 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37290000A
Meßwandler 250 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37303000A
Meßwandler 200 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37292000A
Meßwandler 500 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37306000A
Meßwandler 500 A / 333 mV
Klasse 0,5s
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37297000A
Meßwandler 250 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37291000A
Meßwandler 400 A / 333 mV
Klasse 1
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37299000A
Meßwandler 500 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

37300000A
Meßwandler 600 A / 333 mV
Klasse 0,5
bei Verwendung auf Sammelschienen oder in Adaptern 630 A ist zusätzlich Artikel 37900 erforderlich
NEU
Mehr

https://pim.woehner.de/DE/INT/1000172796

Finden Sie Ihren Ansprechpartner

Zur Kontaktseite

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de

Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
