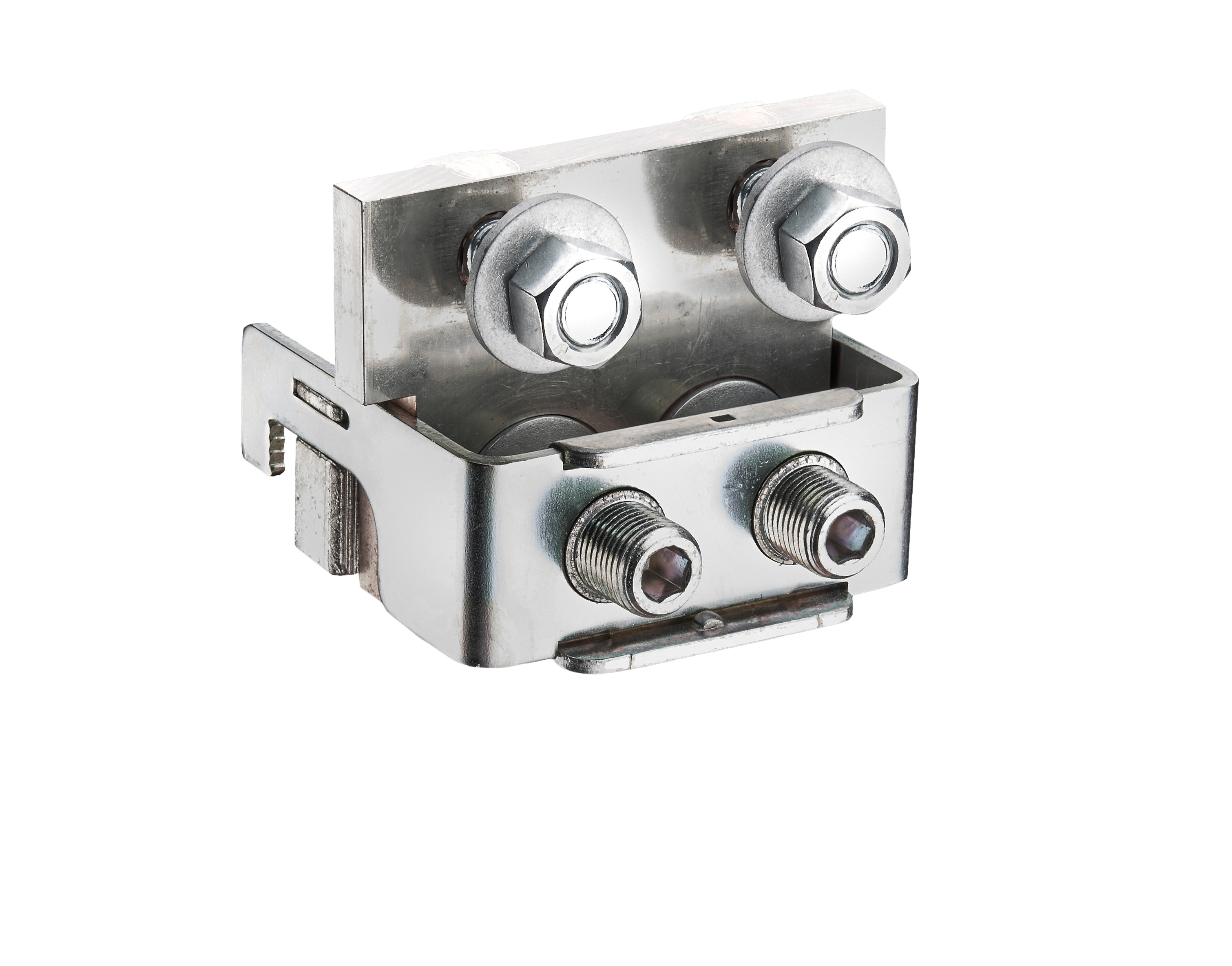

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01443 000A
CRITO®185Power
Anschlussmodul
für 4 Kabelschuhe M12
ohne Abdeckung
Anschluss oben oder unten
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
System
185Power
| Produktgruppe | 07 |
| Untergruppe | 54 |
| VE | 1 |
| EAN | 4021267014438 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: CR185-A2x12
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1600 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 83.7 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 40.2 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1520 A |
| Bemessungsspannung (UL) AC: | 1000 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Mechanische Werte | |
| B x H x T: | 98 x 88 x 95 |
| Gewicht: | 165,0 kg/100 |
| Poligkeit: | 1-polig |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
für 2 bis 4 Kabelschuhe M12 (max. 48 breit)
| Klemmstellen | |
| Schraubanschluss | |
| M12 | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
| for UL feeder circuits >250V |
01437
000A
Abdeckhaube inkl. rückseitigem Berührungsschutz
für Anschlussmodule 185Power
zur Verwendung mit CrossLink®-Berührungsschutzmodulen
