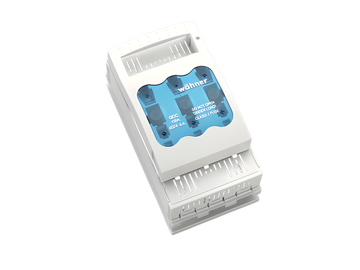

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 33402 000

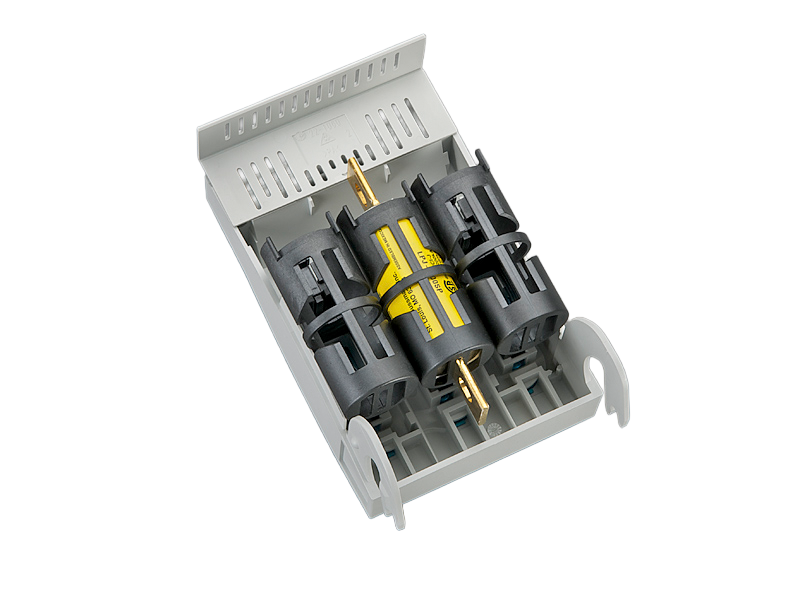

QUADRON®60Classic
Reiter-Sicherungshalter Class J
Baugröße Class J 100 A
für Sicherungen Class J 70 - 100 A (29 x 118)
3P, mit Rahmenklemme
Anschluss oben oder unten
für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
System
60Classic
Produktvorteile
das Produkt ist basierend auf der UL-Zulassung in Katagorie IZLT2 ebenfalls in Kategorie NMTR gelistet (file E123577)
Adaptertechnik der CrossLink® Technology
Schneller und sicherer Umbau des Anschlusses für oben oder unten; die spannungsführenden Teile bleiben berührungsgeschützt Einfaches und sicheres Aufrasten und Kontaktieren
Sicheres Anschließen durch zweigeteilten Berührungsschutz
Sammelschienenträger für Flachschienen überbaubar
| Produktgruppe | 16 |
| Untergruppe | 27 |
| VE | 1 |
| EAN | 4021267334024 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Approbationen
UL
for UL feeder circuits >250V
Typnummer: QCC-ClassJ100A
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com
| für Sicherungseinsätze Baugröße: | Class J 100 A |
| Sicherungen nach Standard: | UL 248-8 |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| Angaben IEC | |
| Standards | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Elektrische Werte
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 5,8 W.
(Bei voller Belastung beträgt die Leistungsabgabe 9,0 W.)
| keine Sicherungseinsätze mit scharfkantigen Messern verwenden | |
| Systemkomponente: frontseitig Schutzart IP30 nach DIN EN 60529, im Anschlussbereich vom Einbau abhängig Adaptermodul: frontseitig Schutzart IP20 nach DIN EN 60529 (fingersicher) |
| Angaben UL | |
| Standards | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 100 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| Bemessungsspannung (UL) DC: | 600 V |
| für Leitungen UL: | Cu 75°C |
| SCCR: | 200 kA |
| Mechanische Werte | |
| B x H x T: | 106 x 200 x 135 |
| Gewicht: | 129,0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 12, 15, 20, 25, 30 x 5, 10 und Profilschienen |
Sammelschienenverbindung: fremdgefederte Kontaktierung, komfortabler Rastmechanismus, einfaches Umstellen der Kombifüße von 5 auf 10 mm dicke Sammelschienen
| Klemmstellen | |
| Nicht geeignet für Aluminiumleiter ! | |
| Querschnitt min. UL: | AWG 14 |
| Querschnitt max. UL: | AWG 2/0 |
| für Leitungen UL: | Cu 75°C |
|
AWG 12 - AWG 2/0 stranded (mehrdrähtig), entspricht 3,3 - 67,4 mm² |
|
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| for UL feeder circuits >250V | |
