for UL feeder circuits >250V

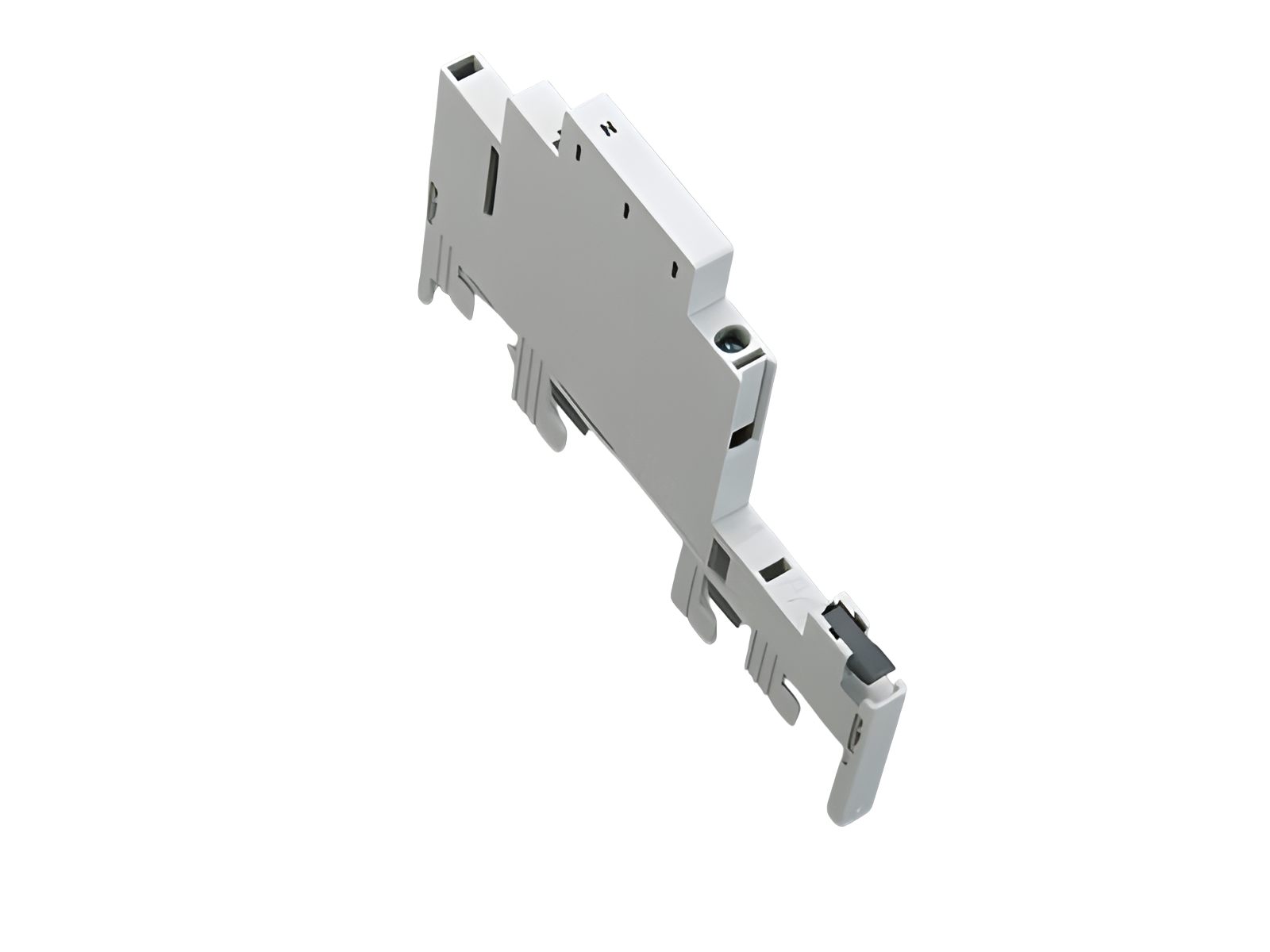

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32632000
Modul N
Klemme 16 mm²
9 x 160
für Sammelschienen 12 x 5
System
30Compact 5P
Produktvorteile

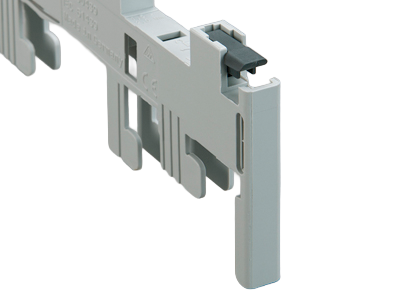

Das Gerät kann in einer Trennposition auf auf dem Sammelschienensystem verriegelt werden. Komplette Einheiten 1P+N oder 3P+N können so für eine Isolationsprüfung vorbereitet werden, ohne dass die Leitungen abgeklemmt werden müssen. (siehe Montageanleitung)
Produktgruppe | 05 |
Untergruppe | 44 |
VE | 12 |
EAN | 4021267326326 |
ECLASS 6.1 | 27370304 |
ECLASS 7.1 | 27370304 |
ETIM 4.0 | EC001531 |
ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
CCC Zulassung: nicht zertifizierungspflichtig
Angaben IEC | |
Standards | |
IEC 61439-1:2020 |
Elektrische Werte IEC | |
Bemessungsspannung (IEC) AC: | 690 V |
Bemessungsisolationsspannung Ui AC: | 690 V |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,5 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,8 W.)
Anschlussklemme 1,5 - 16 mm² |
Mechanische Werte | |
B x H x T: | 9 x 160 x 114 |
Gewicht: | 4,4 kg/100 |
für Sammelschienen: | 12 x 5 |
Hinweise |
Das Gerät hat keine eigene Verriegelung auf dem Sammelschienensystem (Betriebszustand) und muss immer an modulare Adapter angesteckt werden. |
