Sammelschienenadapter 1440 A (32809)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32809 000A

EQUES®185Power

Sammelschienenadapter 1440 A

300 x 652, Verbindung oben, Schraubkontaktierung

für GE FK1600, Legrand DPX³ 1600

für Sammelschienen 30, 40, 60, 80, 100, 120 x 10

nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen

System

185Power

Produktgruppe 05
Untergruppe 48
VE 1
EAN 4021267328092
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

UL 508

Approbationen

UL

for UL feeder circuits >250V

Typnummer: EQ185-A1600-S

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 1440 A
Bemessungsspannung (IEC) AC: 800 V
Bemessungsspannung (IEC) DC: 800 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsisolationsspannung Ui DC: 1000 V
Bemessungsstossspannung Uimp: 12 kV
Bemessungsstoßstromfestigkeit Ipk max.: 106 kA

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 350,7 W.

(Bei voller Belastung beträgt die Leistungsabgabe 548,0 W.)

mit Legrand DPX³ 1600 oder GE FK1600, nur geeignet für Verbindung oben, bis 1440A einsetzbar!
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 1200 A
Bemessungsspannung (UL) AC: 1000 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Mechanische Werte
B x H x T: 300 x 652 x 85
Gewicht: 2950,0 kg/100
Poligkeit: 3-polig
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Stromwandler in Gerät integrierbar: ja

Anwendungshinweise

die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt

for UL feeder circuits >250V

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

| Ausschreibungstext GAEB90 (*.d81)

Zubehör

Abdeckungen

32701 000A

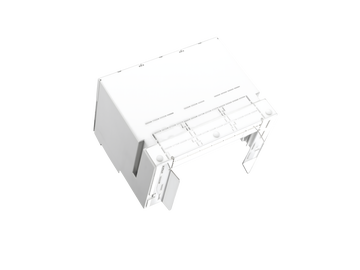

Berührungsschutzabdeckung IP20 (frontseitig)
inkl. 3x Abdeckung stirnseitig
300 mm breit
für: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
Mehr

32704 000A

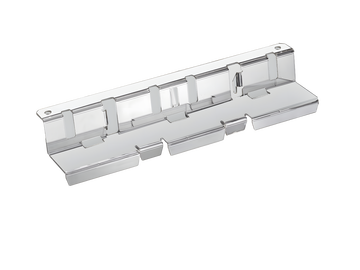

Berührungsschutzabdeckung IP20 (rückseitig)
für alle Adaptertypen
Mehr

Stromwandler Genauigkeitskl. 1

32983 000
Stromwandler 630 A / 5 A
5 VA / Klasse 1
Mehr

32984 000
Stromwandler 800 A / 5 A
5 VA / Klasse 1
Mehr

32985 000
Stromwandler 1000 A / 5 A
5 VA / Klasse 1
Mehr

32986 000
Stromwandler 1250 A / 5 A
5 VA / Klasse 1
Mehr

32987 000
Stromwandler 1600 A / 5 A
5 VA / Klasse 1
Mehr
