for UL feeder circuits >250V

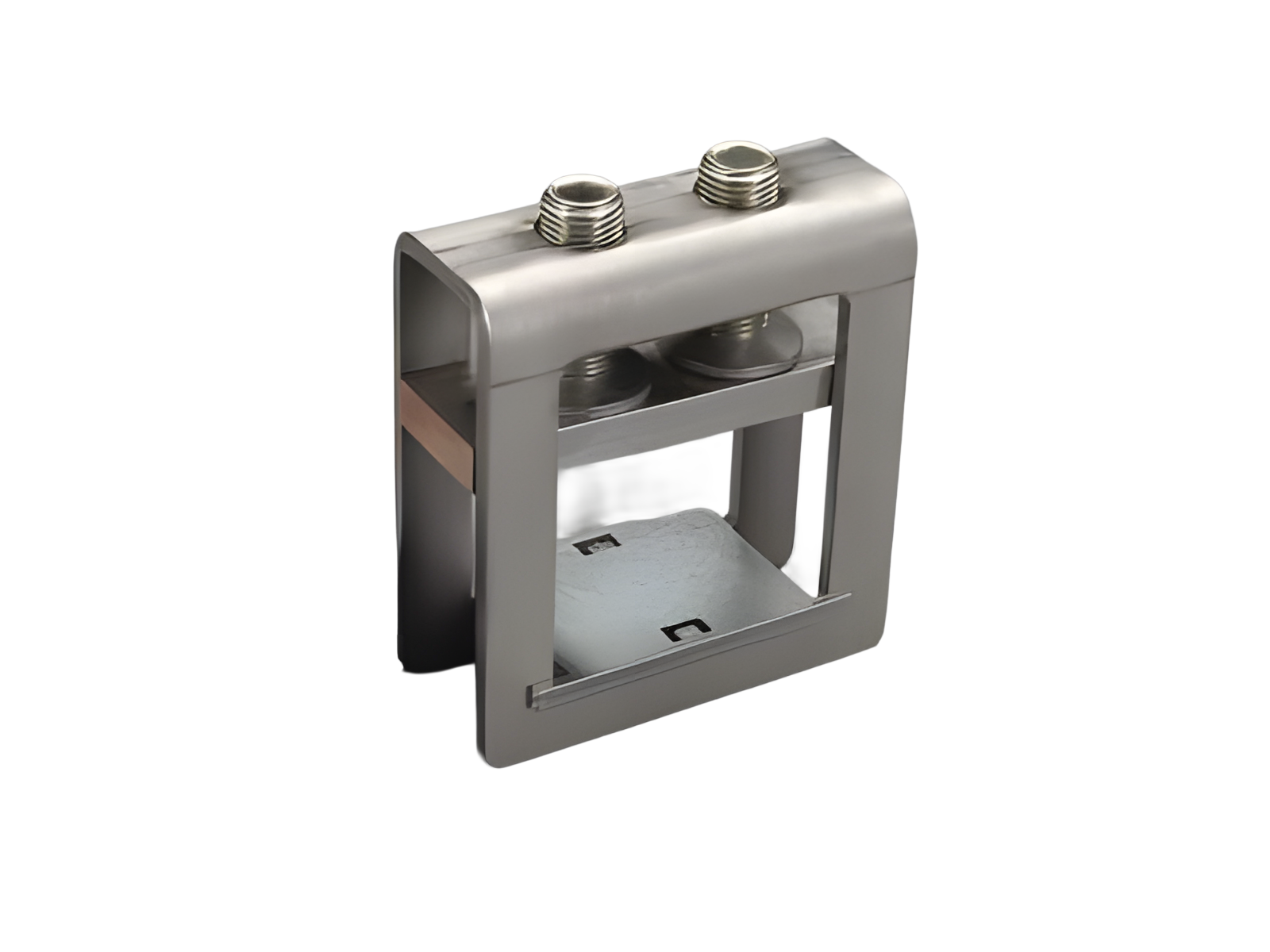

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01907000
CRITO®
Profilklemme
600 - 900 mm²
Klemmraum 64 x 5-28
für Sammelschienen Doppel-T-Profil
System
60Classic, Zentraleinspeisung
Produktvorteile
es können auch massive Flachschienen aus Kupfer geklemmt werden, wenn sie nicht unter mechanischer Spannung stehen
| Produktgruppe | 07 |
| Untergruppe | 30 |
| VE | 3 |
| EAN | 4021267019075 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
CSA , UL , DNV GL
Typnummer: H64.1
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1600 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsstoßstromfestigkeit Ipk max.: | 81.9 kA |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 1000 V |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Strombelastbarkeit bei Mitteneinspeisung: | 1.600 A |
| Angaben UL | |
| Standards | |
| UL 508 |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1400 A |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR: | 25 kA |
| Mechanische Werte | |
| B x H x T: | 94 x 45 x 103 |
| Gewicht: | 84,0 kg/100 |
| für Sammelschienen: | Doppel-T-Profil |
Um die geforderte Luftstrecke nach UL508a einzuhalten, muss eine geeignete Abschottung verwendet werden.
| Klemmstellen | |
| Querschnitt min.: | 250 mm² |
| Querschnitt max.: | 1.260 mm² |
| Klemmraum: | 64 x 5 - 28 |
| Nicht geeignet für Aluminiumleiter ! | |
|
Klemmraum 64 x 5-28 |
|
| Nicht geeignet für Aluminiumleiter ! | |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Hinweise |
Für eine 3-polige Verbindung werden 3 Stück benötigt. Bei Parallelanschluss von lamellierten Kupferschienen Distanzstücke zwischenlegen. |
