Art.-Nr.: 33502 000

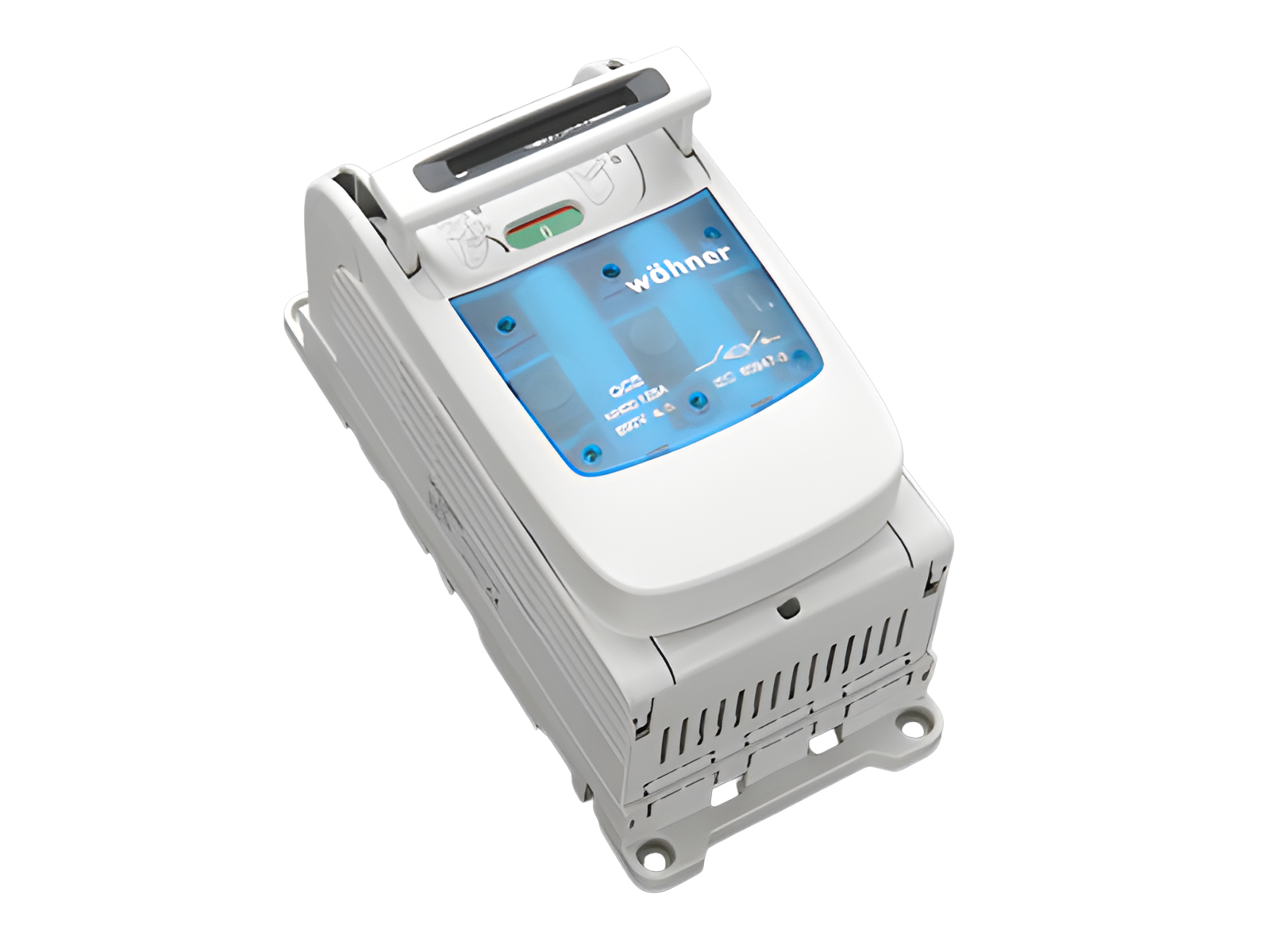

QUADRON®Panel Speed
Lasttrennschalter mit Sicherungen, 3-polig
Rahmenklemme
Größe 00
mit Doppelunterbrechung
bedienerunabhängiges Schalten (Sprungschaltwerk)
für Montageplatte
System
Panel
Produktvorteile
Mit Sprungschaltwerk für häufiges Schalten nach der Gebrauchskategorie "A"
Abschließbar in 0-Stellung mit bis zu 3 Bügelschlösser
FLAG-Indikator zeigt die Schaltstellung
Gefahrloser und werkzeugloser Sicherungswechsel durch doppelt unterbrechende Hauptkontakte
Zusätzlich sichtbare Trennstrecke durch Entnahmen des Deckels incl. Sicherungen
Als Netztrenneinrichtung nach IEC / EN 60204-1 (Hauptschalter) einsetzbar
Hauptschalter nur in Kombination mit AC23A/B
Kompakte Abmessungen (106mm breit)
| Produktgruppe | 15 |
| Untergruppe | 03 |
| VE | 1 |
| EAN | 4021267335021 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte
Approbationen
IEC (CB) , VDE , CCC
Typnummer: QCS-NH00
CCC Zertifikat: 2010010302392782
| für Sicherungseinsätze Baugröße: | NH 000, NH 00 |
| Sicherungen nach Standard: | IEC / HD 60269-2 |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
| Angaben IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 125 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 8 kV |
| Gebrauchskategorie AC (IEC 60947-3): | AC-23B (690V / 125A) AC-23A (500V / 125A) AC-22A (690V / 125A) |
| Gebrauchskategorie DC (IEC 60947-3): | 2 Strombahnen (L1,L3) in Reihe DC-22B (220V/125A) 3 Strombahnen in Reihe DC-22B (440V/63A) |
| Bed. Kurzschlussstrom mit Sicherungen (AC): | 50 kA / 690 V (125A) |
| ermittelt mit Sicherungen der Betriebsklasse: | gG |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 16,2 W.
(Bei voller Belastung beträgt die Leistungsabgabe 25,4 W.)
| Besondere Betriebsbedingungen gemäß IEC / EN 61439-1 können zu Fehlauslösungen von Meldeschaltern oder Sicherungsüberwachungen führen. Die vorliegenden Betriebsbedingungen sind dementsprechend bei der Auswertung der Meldesignale zu berücksichtigen. | |
| Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500/EN60 439-1, Tabelle 1 zu beachten |
| Mechanische Werte | |
| B x H x T: | 106 x 233 x 128 |
| Gewicht: | 208,0 kg/100 |
| Poligkeit: | 3-polig |
| Befestigung: | für Montageplatte |
| Klemmstellen | |
| Rahmenklemme | |
| Antrieb: | S4 |
| Abisolierung: | 20 mm |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 70 mm² |
| re: | 1,5 - 10 mm² |
| f: | 1,5 - 70 mm² |
| f + AE: | 1,5 - 70 mm² |
| (f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
| Md min.: | 5,0 Nm |
| Md max.: | 6,0 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Klemmraum: | 13x13 |
| lam. Cu Breite: | 9 - 13 mm |
| lam. Cu Dicke: | 1 - 10 mm |
| Nicht geeignet für Aluminiumleiter ! | |
| zul. Verlustleistung der verwendeten Sicherung: | 10 W |
| Anforderung an Kontaktstücke: |
Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten |
