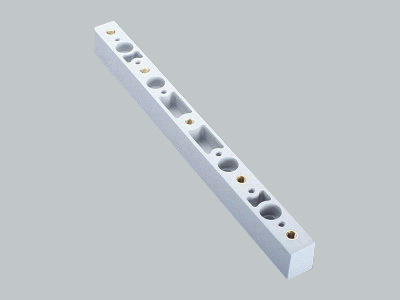

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01004 000
Sammelschienenträger
3-polig
für Sammelschienen Flachschienen
System
100Energy
| Produktgruppe | 06 |
| Untergruppe | 21 |
| VE | 6 |
| EAN | 4021267010041 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsstossspannung Uimp: | 8 kV |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0,0 W.)
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) DC: | 1500 V |
| Kurzschlussfestigkeit: Stoßstromfestigkeit > 100 kA bei Schienenträgerabstand 600 mm (185mm- System) |
| Mechanische Werte | |
| B x H x T: | 32 x 412 x 40 |
| Gewicht: | 72,7 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | Flachschienen |
| Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
|
Drehmoment zur Befestigung der gebohrten Sammelschienen Md = 20Nm |
|
