Hybrid-Schalter, 3- oder 1-polig schaltbar (36154)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 36154000A

OMUS®CrossBoard

Hybrid-Schalter, 3- oder 1-polig schaltbar

Elektronikbaustein Schalter für ohmsche Lasten 25,0 A, für Anwendungen IEC

für ohmsche Lasten

mit CrossLink®-Schnittstelle

Auslaufartikel

System

CrossBoard® 125A / 250A, CrossBoard® 800 A

Produktgruppe 21
Untergruppe 11
VE 1
EAN 4021267361549
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

Zulassungen

Standards

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

Approbationen

IEC (CB)

Typnummer: OM25-H

Technische Daten

Angaben IEC
Standards
IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014
Elektrische Werte IEC
Bemessungsstrom (IEC): 25 A
Bemessungsspannung (IEC) AC: 400 V
min. Betriebsspannung AC: 42 V
min. Laststrom: 2 A
max. Schaltfrequenz: 1 Hz
Rückmeldekontakt: 1 NO + 1 CO
Bemessungsfrequenz (IEC): 50 Hz
Bemessungsisolationsspannung Ui AC: 500 V
Bemessungsstossspannung Uimp: 2.5 kV
Bed. Kurzschlussstrom mit Sicherungen (AC): 30 kA / 400 V

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 12,8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 20,0 W.)

Mechanische Werte
B x H x T: 36 x 160 x 130
Gewicht: 55,2 kg/100
Poligkeit: 3-polig
Schutzart: IP20
Einbaulage senkrecht: Ja
Einbaulage waagerecht: Nein
Klemmstellen
Schraub-Klemmverbindung
Querschnitt min.: 1,5 mm²
Querschnitt max.: 6 mm²
Md min.: 0,5 Nm
Md max.: 0,8 Nm

Querschnitt min. UL: AWG 16
Querschnitt max. UL: AWG 8
Drehmoment (UL): 7 lb-in

Anwendungshinweise

zulässiger Verschmutzungsgrad: 2

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

Downloads

| Allgemeine technische Hinweise

| Bedienungsanleitung

| CAD Modell 3D PDF

| CAD Modell 3D STP

| CAD Symbol 2D DXF

| Datenpaket EPlan (*.edz)

| Maßskizze

| Datenblatt

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)

Zubehör

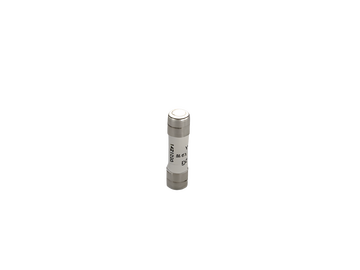

31252000
Zylindr. Sicherungseinsatz 30 A
-Mersen-
600 V AC, time delay
Class CC
zum Schutz von Steuer-Transformatoren
Mehr

31080000A
Zylindr. Sicherungseinsatz 30 A
-Mersen-
600 V AC, time delay
Class CC
für Motorschutz
NEU
Mehr

31189000
Zylindr. Sicherungseinsatz 32 A
400 V, gG
10 x 38
Mehr

Verwendung

36153000A
OMUS®60Classic
Hybrid-Schalter, 3- oder 1-polig schaltbar
Schalter für ohmsche Lasten 25,0 A, für Anwendungen IEC
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
für ohmsche Lasten
Auslaufartikel
Mehr

36158000A
OMUS®60Classic
Hybrid-Schalter, 3- oder 1-polig schaltbar
Schalter für ohmsche Lasten 20,0 A, für Anwendungen UL
für Sammelschienen: 12, 15, 20, 25, 30 x 5, 10 und Profilschienen
für ohmsche Lasten
Auslaufartikel
Mehr

36152000A
OMUS®30Compact
Hybrid-Schalter, 3- oder 1-polig schaltbar
Schalter für ohmsche Lasten 25,0 A, für Anwendungen IEC
für Sammelschienen: 12 x 5, 10
für ohmsche Lasten
Auslaufartikel
Mehr

36157000A
OMUS®30Compact
Hybrid-Schalter, 3- oder 1-polig schaltbar
Schalter für ohmsche Lasten 20,0 A, für Anwendungen UL
für Sammelschienen: 12 x 5, 10
für ohmsche Lasten
Auslaufartikel
Mehr
