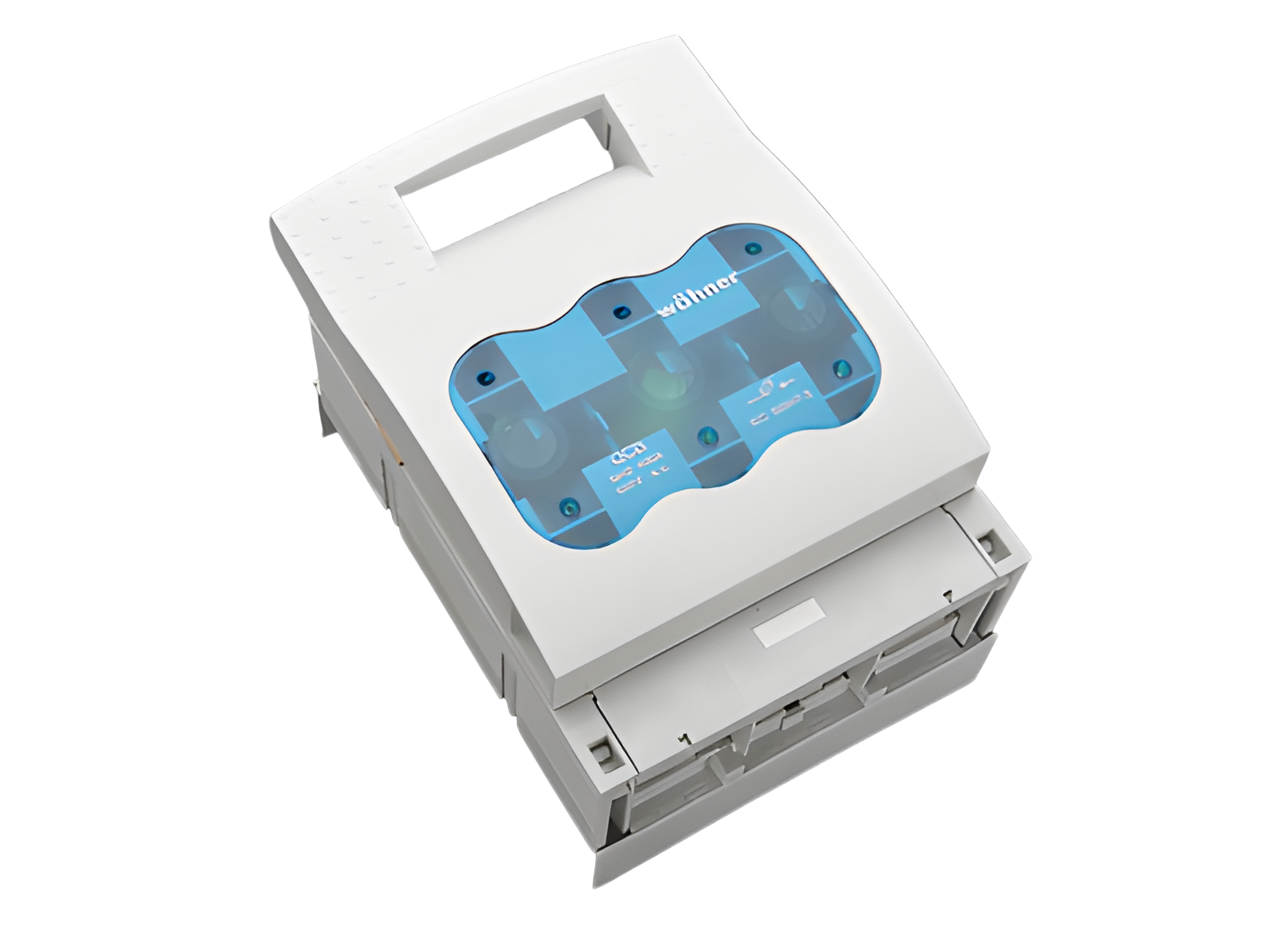

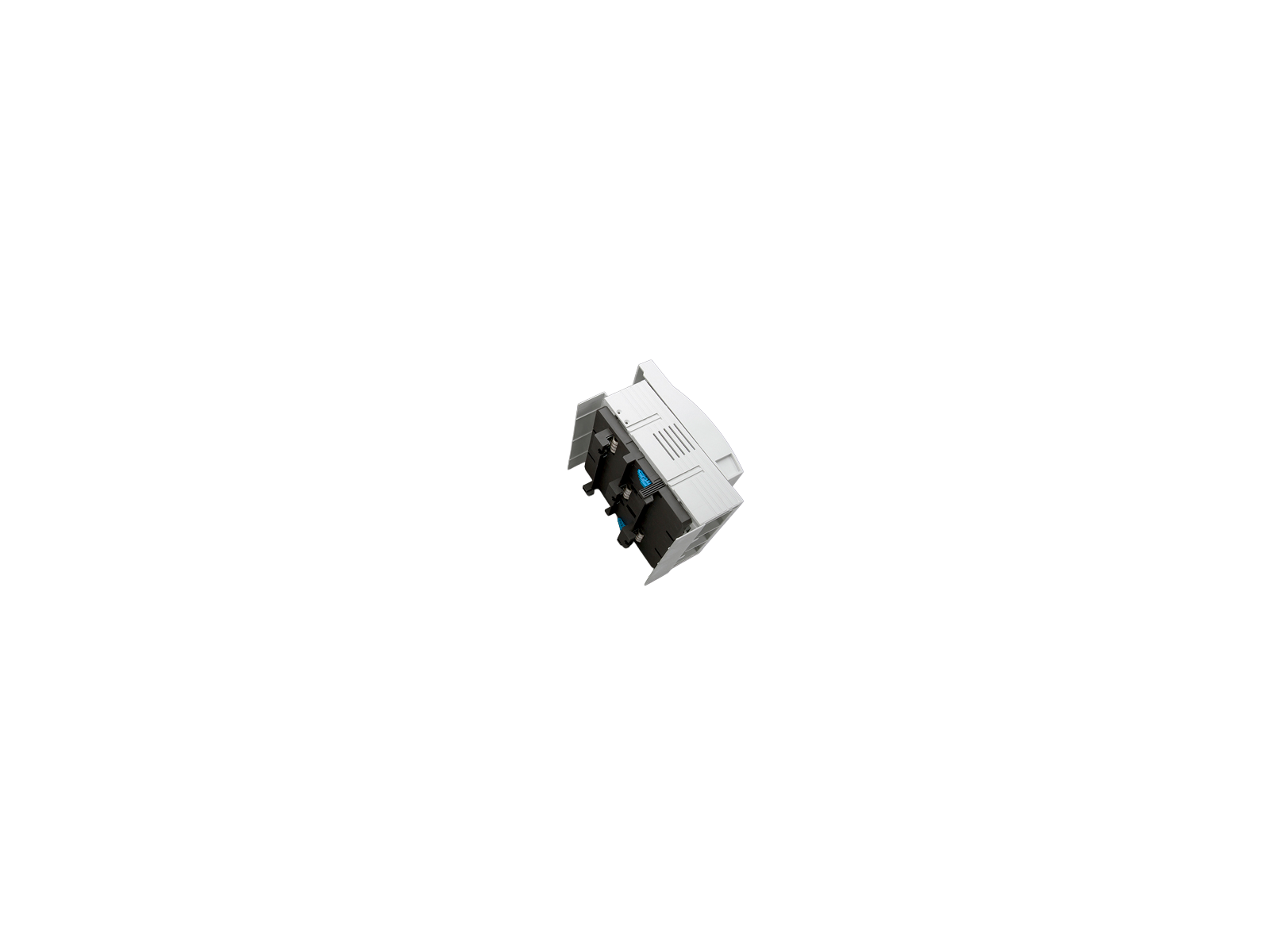

NH-Sicherungs-Lasttrennschalter Gr. 2, 400 A (33602)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 33602000

QUADRON^®60Classic

NH-Sicherungs-Lasttrennschalter Gr. 2, 400 A

Schraube M10

Anschluss oben oder unten

für Sammelschienen 12, 20, 30 x 10 und Profilschienen

System

60Classic

Produktvorteile

Trenner sind ausgerüstet mit Lichtbogenlöscheinrichtungen.
Für sicheres Anschließen der Leitungen ist der Berührungsschutz zweigeteilt.
Im Deckel sind selbstschließende Prüflöcher vorhanden.

Produktgruppe	09
Untergruppe	30

VE	1
EAN	4021267336028

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Zulassungen

Standards

IEC 60947-1:2020
IEC 60947-3:2020 nur AC-Bemessungswerte

UL 4248-1

Approbationen

IEC (CB) , UL , CCC , DNV GL

for UL feeder circuits >250V

Typnummer: LTS-2

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC Zertifikat: 2004010302117262

Technische Daten

für Sicherungseinsätze Baugröße:	NH 2
Sicherungen nach Standard:	IEC / HD 60269-2
zul. Verlustleistung der verwendeten Sicherung:	34 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

Angaben IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 nur AC-Bemessungswerte

Elektrische Werte IEC
Bemessungsstrom (IEC):	400 A
Bemessungsspannung (IEC) AC:	690 V

Bemessungsspannung (IEC) DC:

440 V

Bemessungsisolationsspannung U_i AC:	800 V
Bemessungsisolationsspannung U_i DC:	500 V
Bemessungsstossspannung U_imp:	6 kV

Gebrauchskategorie AC (IEC 60947-3):	AC-23B (400 V) AC-22B (690 V) AC-21B (690 V) AC-20B (1000V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690V AC: nicht unter Last schalten
Gebrauchskategorie DC (IEC 60947-3):	DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-22B (440 V) DC-21B (440 V) DC-20B (1000 V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 440V DC: nicht unter Last schalten

Bed. Kurzschlussstrom mit Sicherungen (AC):	100 kA / 690 V (400 A)
ermittelt mit Sicherungen der Betriebsklasse:	gG
Bemessungsstoßstromfestigkeit I_pk max.:	27.2 kA
Bemessungskurzzeitstromfestigkeit I_cw(1,0 s) max.:	13.2 kA
I_cw ermittelt mit:	Trennmesser

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 28,8 W.

(Bei voller Belastung beträgt die Leistungsabgabe 45,0 W.)

zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.

max. zulässige Spannung (IEC) DC:

800 V

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich
Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig

Angaben UL
Standards
UL 4248-1

for UL feeder circuits >250V

Elektrische Werte UL
Bemessungsstrom (UL):	400 A
Bemessungsspannung (UL) AC:	600 V
Bemessungsfrequenz (UL):	50 / 60 Hz

SCCR:

100 kA

Mechanische Werte
B x H x T:	210 x 288 x 145
Gewicht:	522,0 kg/100
Poligkeit:	3-polig
für Sammelschienen:	12, 20, 30 x 10 und Profilschienen

Schutzart frontseitig:

IP30

Befestigungsart: patentierter Rastmechanismus

Klemmstellen
Schraubanschluss
M10
Antrieb:	SW16
Md min.:	30,0 Nm
Md max.:	35,0 Nm

Zubehör: Schellenanschluss: Cu 120-240mm² rm, f+AE; lam. Cu 21x1-14; 6-8 Nm Drehmoment Prismenklemme einfach: Cu, Al* 50-150/120-240mm² rm, sm, f, f+AE; 6-8 Nm Drehmoment Prismenklemme doppelstöckig: Cu 2x 70-120mm² rm, sm, f+AE; 6-8 Nm Drehmoment *Verbindungen mit Aluminiumleitern sind nicht wartungsfrei.

Anwendungshinweise

Schalter-Sicherungs-Einheiten nach IEC 60947-3 dürfen nur über die Bemessungsbetriebsspannung hinaus betrieben werden, wenn ihr Einsatz als Sicherungs-Trennschalter ohne Lastschaltfunktion bis zur Bemessungsisolationsspannung erfolgt und sie entsprechend gekennzeichnet werden.

zul. Verlustleistung der verwendeten Sicherung:	34 W
Anforderung an Kontaktstücke:	Sicherungseinsätze mit versilberten Kontaktstücken empfohlen bei Sicherungseinsätzen mit vernickelten Kontaktstücken ist ein Reduktionsfaktor von 0,8 einzuhalten

for UL feeder circuits >250V
